37．太阳是一个巨大的能源，直接利用太阳能不会污染环境．围绕地球运转的通信卫星，其两翼安装的太阳能电池板，能把太阳能直接转化成电能，供通信卫星使用．太阳能还可以直接转化成内能。现有一太阳能热水器，在晴天，每天可将50kg水从20℃加热到50℃，若燃烧煤气来加热这些水，则至少需要消耗掉多少m³的煤气?[已知完全燃烧1m³煤气可放出3.9×10⁷J的热量，

c_水=4.2×10³J／(kg·℃)]

36．电气化铁路的高压输电线，无论在严冬还是盛夏都要绷直，才能使高压线与列车的电极接触良好，这就必须对高压线施加恒定的拉力，为此，工程师设计了如图甲所示的恒拉力系统，其简化原理图如图乙所示，实际测量得到每个水泥块的体积为l.5×10^－2m³，共悬挂20个水泥块，已知水泥块的密度为2.6×10³kg／m³，g取10N／kg．

(1)请指出图乙中的动滑轮、定滑轮；

(2)每个水泥块的重力是多少?

(3)滑轮组对高压线的拉力是多大?

35．如图所示电路中，电源电压保持l2V不变，闭合S₁，断开S₂时，电流表的读数是0.8A；闭合S₂，断澌开S₁，电流表的读数是1.2A；当S₁、S₂都闭合时，电流表读数是2.4A，求R₁、R₂、R₃的阻值．

34．在做“用电流表和电压表测电阻”实验时，晓晓同学将电路连成如图所示，还差两条导线．

(1)请你在图中连上那两根导线；

(2)晓晓与冬冬交流时，认为冬冬的记录数据(见下表)有误，她判断的依据是_________，晓晓仔细检查冬冬连接的电路后找到了他连接线路的错误，该错误是_________；

U/V	2.7	2.5	2.3
I/A	0.33	0.35	0.37
R/

(3)晓晓与冬冬研究设计了如图(甲)所示测电阻的电路，其中电源电压恒为1.5V．将M、N两线头相接，调节滑动变阻器，使电流表指针指在0.6A处，则此时滑动变阻器接入电路的电阻是_________．保持滑动变阻器滑片不变，若在M、N之间接入电阻R_x，电流表示数如图(乙)所示，则电阻R_x的阻值是_________．

33．如下图所示为“测滑轮组的机械效率”的实验装置，小红同学进行两次实验探究，得到如下两组数据：

(1)根据实验数据计算出两次滑轮组工作的机械效率，填入表中；

(2)分析填入表中的机械效率，判断第________次测量的数据有明显错误．请猜想可能是哪个数据错误，并说出猜想的理由．

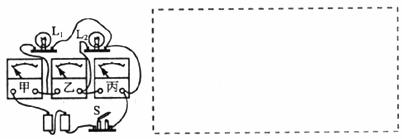

32．在一次实验中要测量灯泡L₁的电阻，某同学用两节干电池、两只相同的灯泡和三个电表连接成如图所示的电路，图中甲、乙、丙三个电表连接没有错误，当他接通开关S后，灯泡L₁、L₂均正常发光，忙乱中他仅记录了三个电表的示数的数值l.2、2.0和1.0(单位为A或V)．

(1)请你帮他将这三个数值分开，并计算出通过灯泡L₁的电流和灯泡L₂的电阻；

(2)在虚线框中画出相应的电路图．

31．如下图所示，原想使L₁、L₂组成并联电路，但连接失误(失误处仅为一处)，试在失误处画“×”表示该处断开，再添上一根连接线即可变为符合要求的正确电路．

30．市区街道两旁可看到如图所示的公益广告牌．它可看作一个处于平衡状态的杠杆，在图中画出使它平衡的力的力臂．

29．一种底部装有一个十字轮而可以爬台阶的行李箱如图所示，在某瞬间可认为箱子是以O点为支点作转动。试画出这时拉力F和重力G的力臂．

28．如下图所示是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表(由电流表改装而成)指针的刻度，就可以知道油箱内油面的高度。下列关于其工作原理的说法中，正确的是　　 (　　 )

　　 A．油量减小时，浮标下降，金属片下滑，变阻器R阻值变大，油量表示数变大

　　 B．油量减小时，浮标下降，金属片上滑，变阻器R阻值变小，油量表示数变小

　　 C．油量减小时，浮标下降，金属片下滑，变阻器R阻值变小，油量表示数变小

　　 D．油量减小时，浮标下降，金属片上滑，变阻器R阻值变大，油量表示数变小
