7．如图所示，有关这个小小蒸汽轮机的说法正确的是　 (　　 )

A．酒精燃烧时将内能转化为化学能　　 B．水吸热发生了汽化现象

C．蒸汽的内能转化为轮子的机械能　　 D．内能的一个重要应用是可以用来做功　　　　　　　　　　　　　　

6．关于热机，下列说法是正确的：(　　 )

A．汽油机顶部有喷油嘴，柴油机顶部有火花塞。　

B．柴油机在吸气冲程中，将空气吸入气缸。

C．汽油机在做功冲程中，进气门关闭排气门打开。

　D．汽油机在做功冲程中，是把内能转化为机械能。

5．在图所示的电路中，闭合开关S后，灯泡L_l和L₂都不亮，用导线连接L₁两端，L₂发光，其故障原因可能是:(　　 )

　 A．L_l断路　　　　　 B．L_l短路　　　　 C．L₂断路　　　　　 D．L₂短

4．用两个相同的加热器，分别对质量相等的甲、乙两种液体加热，其温度随时间变化的图线如图所示，由图线可以看出(　　 )

A．甲的比热容比乙大　　　　　　　　　　　　 　　 B．甲的比热容比乙小

C．甲和乙的比热容相同　　　　　　　　　　　　　　 D．开始加热时，甲和乙的比热容为零

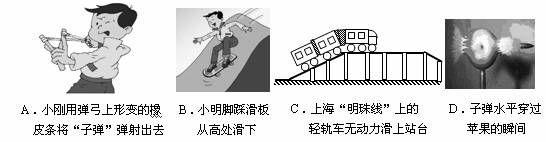

3．下面图的四幅图中属于动能转化为重力势能的是(　　 )

2．爆米花是将玉米放入铁锅内，边加热边翻动一段时间后，“砰”的一声变成了玉米花。下列说法正确的是：(　　 )

A．玉米粒主要通过翻动铁锅对其做功，使其内能增加

B．玉米粒主要通过与铁锅间的热传递，使其内能增加

C．玉米粒内水份受热膨胀对粒壳做功爆开，内能不变

D．玉米粒内水份受热膨胀对粒壳做功爆开，内能增加

1．汶川地震发生后，解放军飞机向灾区空投了大批救灾物资。系着降落伞的食品箱在加速下落一段距离后变为匀速下落，食品箱和降落伞在匀速直线下落的过程中(　　 )

　 A．动能越来越大　　　　　　　　　 B．机械能保持不变

　C．重力势能减小　　 　　　　　　　D．机械能保持变大

21．(13分)如图所示，是额定电压为220V的理发用电吹风机的典型电路。其中电热丝通电后可以发热，电动机通电后可以送风。

(1)要送热风，选择开关应放在________位置，要送冷风，选择开关应放在________位置(填“A”、“B”或“C”)。

(2)已知电动机的额定功率是120W，当送冷风时，通电5min，电流所做的功是多少?

(3)如果电热丝的电阻是55，当送热风时，电路消耗的总功率是多少?

20．(13分)如图所示，电源电压为6V，灯泡上标有”2V”字样。变压器R的最大阻值是20，当滑动变阻器滑片置于中点时，小灯泡正常发光，请根据以上数据，计算出4个电学量。

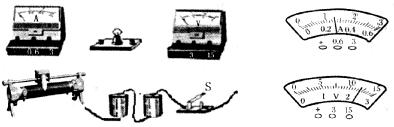

19．(11分)李明想用如图所示的器材，设计一个可以调节小灯泡亮度的电路。请你用笔画线代替导线，帮李明把图中的器材连接起来。

　 　　 要求：(1)滑动变阻器的滑片向右滑动时，灯泡的亮度变暗；(2)用电流表测灯泡的电流(灯泡的电阻约为10)，电压表测灯泡两端的电压。

　 　　 李明检查电路连接无误后，闭合开关，测得灯泡的电流和电压如图所示，则通过灯泡的电流是__________A，灯泡两端的电压是___________V，灯泡的电阻是_________。
