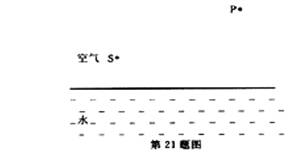

21．(3分)如图所示，S为发光点，由S发出的光经水面反射后通过P点，请你在图中画出入射光线、反射光线以及折射光线的大致方向。

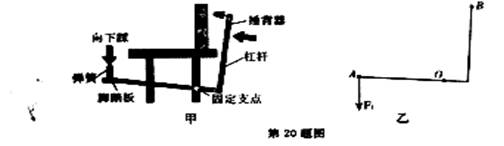

20．(3分)如图甲所示是小宇同学发明的捶背椅，当坐在椅子上的人向下踩脚踏板时，捶背器便敲打背部进行按摩。请你在图乙中画出踩下脚踏板敲打背部时，杠杆B点受到的阻力F₂、阻力臂L₂及动力臂L₁。

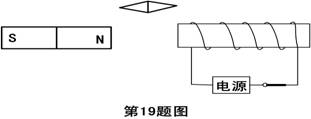

19．(3分)如图所示，是开关闭合后，小磁针在条形磁体和通电螺线管的共同作用下，在图中位置处于静止状态，请你根据条形磁铁的极性标出小磁针和通电螺线管的南、北极以及电源的正、负极。

18．建筑工地上，工人用如图所示的装置(由滑轮组和吊篮组成)将600N的的砖在6s内匀速提升2m，动滑轮重50N，吊篮重70N(不计绳重及摩擦)，下列判断正确的是

A．此装置由四段绳子承担物重

B．工人对绳的拉力为240N

C．工人提升砖做的有用功1200J

D．此装置对砖块做功的功率为360W

17.下列各项措施中为了减小压强的是

A.载重汽车安装较多轮子　　　 B.汽车轮胎上刻有花纹

C.冰鞋的刀刃磨的非常薄　　　 D.旱冰鞋下装有滚轮

16.如图所示电路,开关闭合后在滑动变阻器的滑片由中点向下

滑动过程中,下列说法正确的是

A.灯泡的额定功率变小　 B.滑动变阻器消耗的电功率变小

C.电压表示数变大　　　 D.电流表A_1、A₂示数的差值保持不变

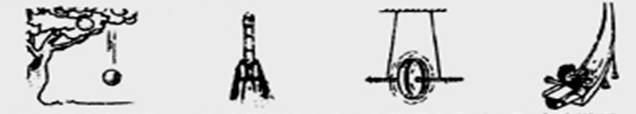

15. 如图所示各种现象中,属于动能转化为重力势能的是

A.苹果自由下落　　　 B.火箭加速上升　　　 　　　　C.滚摆上升　　　　　 D小孩滑下

14.2009年中国海军成功远赴马里执行护航任务,为祖国赢得了荣誉,下列相关说法正确的是

A.一名特战队员受到的重力约为300N

B.站在甲板上的特战队员受到的支持力和他对甲板的压力是一对平衡力

C.军舰护航时,不能与商船近距离并排行驶,因为流体压强与流速有关

D.为驱散海盗,特战队员发出的“烟雾弹”离开枪口后运动状态是不变的

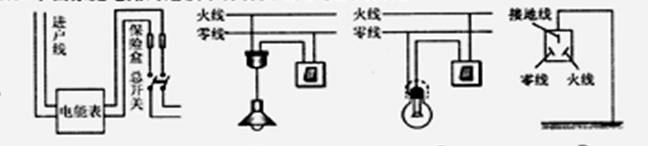

13.下面家庭电路的连接中符合安全用电原则的是

A　　　　　　　　　　　　 B　　　　　　　　　　 C　　　　　　　　　 D

12.我们的校园里，美景各异，四季分明，下列描述中属于液化现象的是

A．春天，花坛里冰雪消融　　 　　　B.夏天,草地上露珠晶莹

C.秋天,操场上轻霜涂抹　　　　　　 D.冬天,树枝上雾淞洁白
