14．如图6-9所示电路中，电源电压为4.5v，当接通开关S后，如果L₁两端的电压为2v，L₂两端的电压为2.5v，则电压表的读数为(　 )

A．2v　　　　　 B．2.5v　　

C．4.5v　　 D．无法确定

13．在图6-8电路中，圆圈a、b、c表示电表，则(　 )

A．a是电压表　　　　 B．b是电压表

C．c是电压表　　　　 D．c也可能是电流表

12．如图6-7电路，当S₁、S₂都接通后，电压表所测量的是(　 )

A．L₁两端的电压 B．L₂两端的电压

C．电源电压　　 D．无法确定

11．如图6-6所示，要使电压表测灯L₂两端的电压，正确的电路图是(　 )

A．A　　　　　　 B．B　　　　　　 C．C　　　　　　 D．D

10．下列几种电压中，对人体不安全的电压是(　 )

A．三节铅蓄电池串联的电压　　　　　 B．电子手表一个氧化银电池的电压

C．两节干电池并联的电压　　　　 D．闪电云层间的电压

9．在图6-5所示电路中，开关闭合后，会出现的后果是(　 )

A．电流表与电压表被烧坏

B．电流表与电压表都不会被烧坏

C．只有电压表会被烧坏

D．只有电流表会被烧坏

8．关于电压表的使用，正确的是(　 )

A．电压表不能直接测量电源电压，否则会烧坏

B．尽可能选大的量程，以免损坏电压表

C．经试触后，被测电压不超过小量程时，应选用较小量程

D．电压表接入电路时，不用考虑“+”“-”接线柱的接法

7．下列说法中正确是(　 )

A．电路两端有电压，电路中就一定有持续的电流

B．导体中有大量的自由电荷，只要构成通路，导体中就会有电流

C．电压是电路中形成电流的原因

D．电路中有电流不一定有电压

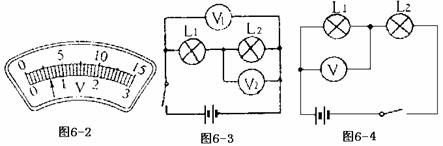

6．如图6-4所示的电路，电源电压为9v，当开关闭合时，灯L₁两端的电压也为9v，则产生故障的原因可能是______或_____。

5．如图6-3，当开关闭合后，两灯都发光，此时V1、V2表的读数分别是4v和2.5v，则电源电压为___v ，灯L₁ 两端的电压为___V ，灯L₂ 两端的电压为___V。
