5、如图2所示，从自行车的结构和使用来看，下列说法中

不正确的是(　　 )

A．刹车装置相当于费力杠杆

B．轮胎和脚蹬子上做有凹凸不平的花纹是为了增大摩擦

C．尾灯的设计应用了光学知识

D．车铃应用了声音的产生和传播的知识

4、春天到来，学校采取各种措施防止流行病传染，对以下两种防护措施的物理解释，正确的是(　 )

A、用醋熏教室时，对醋加热使醋分子的无规则运动加剧

B、用醋熏教室时，对醋加热使醋分子的无规则运动减缓

C、把消毒液洒在教室地面上，可以闻到气味，这是升华现象

D、把消毒液洒在教室地面上，可以闻到气味，这是凝华现象

3、关于新材料和新能源，下列说法中不正确的是(　　　 )

A、纳米材料的基本单元比夸克大

B、利用超导材料的零电阻特性不可能实现远距离大功率输电　

C、“龙芯2号”微处理器集成了成千上万个半导体元件

D、石油和核能是不可再生能源

2、图1表示平面镜和凸透镜成像情况的中，正确的是(　 　　)

1、下列有关声与光的说法中正确的是(　 　　)

A、超声和次声的传播不需要介质　 　　　B、光纤中的光也是电磁波

C、红、黄、蓝被称为光的“三基色”　 D、只有声污染，没有光污染

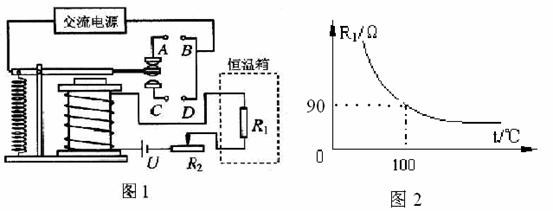

32、小明利用实验室的电磁继电器、热敏电阻R1、可变电阻器R2等器件设计了一个恒温箱控制电路，如图1所示。其中“交流电源”是恒温箱加热器的电源(加热器在恒温箱内，图中未画出)；R1处于恒温箱内，图2是小明通过实验测得的R1的阻值随温度变化的关系曲线；电磁继电器的电源两端电压U = 6 V，电磁继电器线圈的电阻可不计，通过实验测得当电流为40mA时，电磁继电器的衔铁被吸合、恒温箱内的加热器停止加热，此时可变电阻R₂＝0Ω，恒温箱可保持60℃恒温。

(1)应该把恒温箱的加热器接在　　　　　　　 端(添A、B端 或 C、D端)

(2)当恒温箱保持恒温60℃时，热敏电阻R1的阻值是多少？

(3)如果图中的“交流电源”的额定功率是1500W，则它在正常工作情况下，每天加热50次，每次加热10min，则“交流电源”每天消耗电能多少kw·h？

(4)如果要使恒温箱内的温度保持100℃，可变电阻R₂的阻值应调为多少？

31．如图所示的小汽车是常用的交通工具，它的质量为800kg，每个轮胎与地面的接触面积为200cm²．

(1)该车在水平公路上匀速直线行驶18km，用了0.18h．如果小轿车的功率为60kw，求它的速度和牵引力各是多大?

(2)静止时该小轿车对水平地面的压强是多大?(g取10N／kg)

(3)行驶的车辆对环境产生哪些污染?(至少写出一条)

30. 小刚同学家新买了一台电热水器。一段时间内，电热水器把20kg的水从20℃加热到70℃。

(1)水吸收了多少J的热量?(c水＝4.2×10³J／(kg· ℃)

(2)这段时间内，家里只有该电热器工作，电能表的前后两次的示数如图，则该电能表在这段时间内消耗的电能是多少kw·h?

(3)该热水器的效率是多少?

29、如图是测量“小灯泡额定功率”的实验(小灯泡上标有"2.5 V"字样，电阻大约10Ω左右)。已知电源是两节新的干电池，滑动变阻器标有“10Ω1Α”字样。

　(1) 图甲中a表应是______表,b表应是_______表；

(2)请用笔画线代替导线按图甲电路图将图乙连线完整；(原有导线不许改动，导线不许交又)

　　　　 甲　　　　　　　　　　　　　　　　　　　　　　　 乙

　(3)若小刚合理的连接好电路，并按正确的顺序操作，但闭合开关后灯不亮，小刚猜想：

A．可能灯丝坏了　　　　　　　　　　　　　 B．可能是变阻器开路

　 C．可能小灯泡短路　　　　　　　　　　　　 D．可能是电流表开路

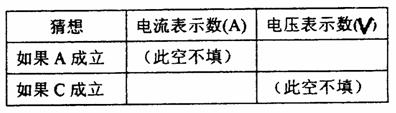

根据小刚的猜想，请你借助图中的电流表和电压表验证小刚的猜想，将电压表、电流表示数填入下表。

　(4)排除故障后，实验时发现电压表示数为2 V,为了测额定功率应将滑动变阻器滑片P向__­­­________(选填“A”或“B")

　(5)当小灯泡正常发光时，电流表的示数如丙图所示，通过小灯泡的电流是_________A,小灯泡的额定功率是___________W。

28、在测定“液体密度”的实验中，

液体，称出烧杯和液体的总质量为70g，把烧杯中一部分液体倒入量筒，如甲图；再称烧杯和剩下液体的总质量时，发现加减砝码总不能使天平平衡．这时应移动__________使天平平衡．若天平再次平衡时所用砝码和游码的位置如乙图所示，则倒入量筒内液体的质量为___________g，量筒内液体的体积是_________cm³．

　 {3)该液体的密度是_________g／cm³．查密度表可知该液体可能是___________．
