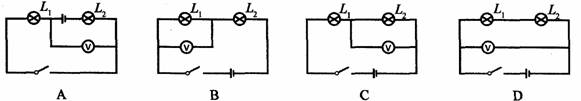

8、在图中，不会损坏仪表的电路图有：(　　 )

7、如图所示，电源电压4V，闭合开关，L₁，L₂，L₃都不亮，用电压表逐渐检查，发现U_ab=0V，U_bc=U_ad=4V，U_dc=0V，由此可判断断路处是(　　 )

A、L₁灯　 B、L₂灯　　 C、L₃灯　 D、L₁和L₃灯

6、如图，电压表测量的是(　 )

A、只能表示L₂两端电压

B、只能表示灯L₃两端的电压

C、既表示L₂两端电压，也表示L₃两端电压，但是不能表示L₁两端电压

D、表示L₁、L₂和L₃两端的电压

5、如图，电压表V₁ 示数5V，电压表V₂示数7V，若电源电压为8V则L₂ 两端的电压为(　　 )

　 A、1V　　 B、2V　　

C、3V　　 D、4 V

4、如图所示是某同学连接的电路图，闭合开关S，出现的现象是(　　 )

A、灯亮，电压表有示数　　

B、灯不亮，电压表无示数

　 C、灯不亮，电压表有示数　

D、灯亮，电压表无示数

3、如图所示，V₁ 的示数为2.5V，V的示数为6.3V，则V₂的示数为(　　 )

A、2．5V　　 B、3．8V　　 C、6．3V　　 D、8．8V

2、如图用电压表测L₂两端的电压，下面接法中正确的是(　　 )

1、以下说法正确的是(　　 )

　 A、水压是指水的压强，电压是指电的压强

　 B、电压是形成电流的原因，只要有电压就一定有电流

　 C、电路中要有持续的电流，在电路两端有电压，且整个电路还必须是闭合的

D、电源电压越高，电路中的电流一定越大

2．如图答-3所示

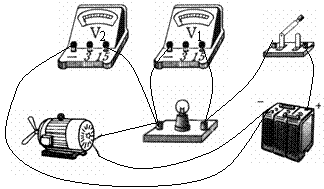

1．(1)如图答-2所示；

(2)①电灯灯丝断了；②开关接触不良；③电池电压过低。
