2．电压的单位及换算：电压的基本单位是伏特，简称伏，符号是V．

此处还有千伏(kV)、毫伏(mV)和微伏(μV)．它们的换算关系是

1 kV＝1000 V

1 V＝1000 mV

1 mV＝1000 μV

1．电压的作用：电压是电路中形成电流的原因，它是由电源提供的．

3、给你一个电池组，两个开关、一个电压表，要求只连接一次电路就能测出两个灯泡组成的串联电路两端的总电压和各部分电路两端的电压．试画出设计的电路图．

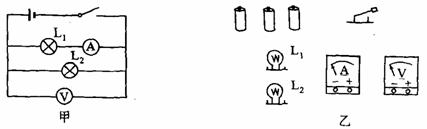

2、如图所示，按甲电路图连好乙所示的实物图，要求导线不交叉．

1、现有一个电池组，两灯L₁和L₂，两个开关S₁和S₂，两块电流表A₁和A₂，一块电压表V．

要求L₁与L₂并联，S₁控制L₁，S₂控制L₁和L₂，通过A既可以测出干路电流，也可以测出L₁与L₂的电流，电压表可测出L₁与L₂的电压．画出电路图．

6、如图所示，当S₁闭合时，L₁与L₂均发光，若再闭合S₂，则灯L₁ 　　　　　　　 ，灯L₂　　　　　 ，电压表的示数　　　　　　 。

5、如图所示，闭合开关．两灯均发光，则L₁与L₂　　　　 联，a为

　　　　　 表，b为　　　　 表．

4、如图所示是某电池外壳上的说明，由说明可知该电池的电压是　　　　　 V．根据学过的物理知识可判断出“500 mAh”中的“mAh”是物理量　　　　　　 的单位．电池中含有汞(Hg)、铜(Cu)等多种重金属，电池外壳锈蚀腐烂后会污染环境，危害公众健康．说明中左边的图案表示打“×”的普通垃圾箱，它告诉我们　　　　　　　　　　　 　　 　　　　 　　　　　　 。

注：　 RECHARGEABLE可再充电池　 STANDARDCHARGE标准充电

3、如图，用3节干电池串联作电源，当开关S断开时，电压表的示数是2V，则灯L₁两端的电压为　　　　　　 V；当开关S闭合时，电压表的示数为　　　 V，灯L₁两端的电压为　　　　　　 V.

2、如图所示的电路中，若闭合开关S₁，则两灯　　　　　 联，电压表测量　　 两端的电压；如图闭合开关S₂ 和S₃ ，则两灯　　　 联，电压表测量　 　　　两端的电压．
