1、如图所示：L₁、L₂是　　 联的关系，电压表测的是　　　 两端的电压，若电源是由两节干电池串联组成，电压表示数是1伏特，则L₁两端的电压是　　　　 伏特．

3、如图所示，当开关闭合时，电压表测的是(　　 )

A．　 L₁ 两端的电压　

B．L₂ 两端的电压

　 C．电源两端的电压

D．L₁与L₂两端的电压之和

2、下列说法错误的是(　　 )

　　 A．要使用电器工作，电路中必须接入电池

　　 B．有电源电路中一定有电流

　　 C．电源两极间的电压越高，它提供的电流一定越大

　　 D．不同的电源在电路两端产生的电压也不同

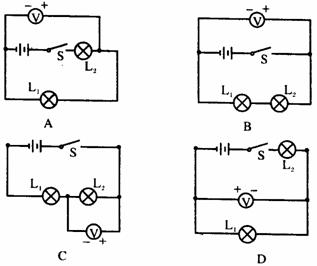

1、在如图所示的电路图中，不能用电压表正确测出灯L₁ 两端电压的是(　　 )

10、如图所示，电源电压为3V，闭合开关，电压表的示数为1．2V，则L₁ 与L₂两端电压分别是(　　 )

A、1.2V，1.8V

B、1.8V，1.2V

C、3V，1.2V

D、条件不足，无法确定

9、接上题，若闭合开关后，电压表无示数，灯正常发光，电流表有示数，则故障原因是(　　 )

A．　 电压表接触不良或短路

B．电流表开路或接触不良

C．电压表短路或者量程过大，偏转不大

D．电压表断路或接触不良

8、如图所示，电路连接好后，电压表示数大约3V，而灯不发光，电流表无示数，产生这一故障的原因是(　　 )

A．　 电流表开路或短路

B．灯丝断路或接触不良

C．电压表示数有问题或读错了

D．以上说法均有可能

7、如图所示，连接正确的是(　　 )

6、如图所示，某同学正确连接电路后，闭合开关发现灯不亮，电流表无示数，电压表有示数，则故障的原因是(　　　 )

A、电流表短路或断路　

B、灯短路

C、灯断路

D、以上说法均有可能

5、如图所示电路中，下列说法正确的是(　　 )

　 A．a是电压表，b与c是电流表

　 B．a是电流表，b与c是电压表

　 C．a与b是电流表，c是电压表

　 D．b是电流表，a与c是电压表
