4、如图所示电路中，电源电压不变，闭合开关S后，灯L₁ 、L₂ 都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的可能原因是(　　 )

A．　 灯L₁短路　　　　　

B．灯L₂短路

C．灯L₁断路　　　　　

D．灯L₂断路

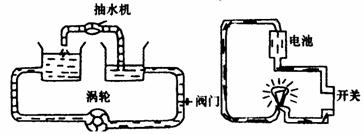

3、学生在学习电学知识时，在老师的引导下，联想到如图所示的力学实验现象．进行比较并找出相类似的规律，其中不准确的是(　　　 )

A、水压使水管中形成水流；类似地，电压使电路中形成电流

B、抽水机是提供水压的装置；类似地，电源是提供电压的装置

C、抽水机工作时消耗水能；类似地，电灯发光时消耗电能

D、水流通过涡轮时，消耗水能转化为涡轮的动能；类似地，电流通过电灯时，消耗电能转化为内能和光能

2、如图，若将电流表和电压表互换位置造成的后果是(　 )

A．　 电流表和电压表都被烧坏

B．电压表和电流表不会被烧坏

C．电流表烧坏，电压表烧不坏

D．电流表烧不坏，电压表烧坏

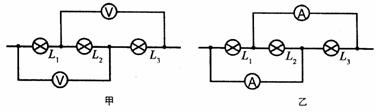

1、如图，关于甲、乙电路图的说法，正确的是(　　 )

A、甲、乙都是并联电路　 　　　　　　 B、甲、乙都是串联电路

C、甲是串联，乙是并联　　　　　　　 D、甲是并联，乙是串联

4、图中所提供的实验器材, 应怎样连接才能使L₁和L₂两灯串联在电路中, 并用安培表测L₁的电流强度, 用伏持表测L₂两端的电压: (1)、 画出它的电路图。 (2)、 在图中用笔画线表示导线, 连接好实物电路。

B组

3、用电压表和电流表分别测量甲、乙两电路中L₁的电压和电流,(一种情况是两灯并联，另一种情况是两灯串联)请分别画出电路图。

2、根据图所示的实物电路, 画出它相应的电路图, 并在电路图上标明电流流动的方向。

1、在下图所示的电路中a、 b 表示电表, 试在图中根据电路的要求, 标出哪个是安培表,哪个是伏持表, 并标出正负接线柱。

10、如图电路中，如果开关S闭合，电压表的示数将会　　　 ，电流表A₁的示数将会　　　　 电流表A₂的示数将会　　　　 。(填：“变小”、“变大”或“不变”)

9、一台小电风扇工作时, 电压为12伏, 若用铅蓄电池来提供, 则需要 　　 　只串联,若用干电池来提供, 则需　　 　节串联。
