4．某同学连接的电路如图2-2所示，他所用的电源是四节干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2 V，则L₁两端的电压为_____；L₂两端的电压为_____。

图2-2

3．使用电压表测量某灯泡的电压，读数时首先要看清选用了哪个量程，从而知道满偏度所表示的_____；其次是要看清每一大格分成几个小格，每一个小格表示的_____；然后要看清测量时表针停在哪个大格，哪个小格上，从而正确读出电压值。

2．某同学按图2-1所示的电路图连接电路后，将开关S与1接通后，电压表的示数为3 V；当他将开关S与2接通时，电压表的示数为6 V。由以上测量结果该同学可以得出灯L₁两端的电压为_____；灯L₂两端的电压为_____；所用电源电压为_____。

图2-1

1．某同学将两节干电池串联起来作为电源使用，用这个电源组成的电路中的最大电压是_____。

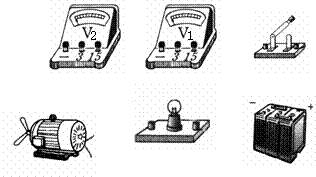

2．如图6-8所示电路，将电灯和电动机组成串联电路，用电压表V₁测量电灯两端的电压，V₂测量电动机两端的电压，请把图中的实物连接好，并按连接好的实物图在右边虚线框中画出电路图.

1．野营时，小红携带的手电筒不发光了，请你帮助找出原因。

　 (1)请根据图6-7手电筒的结构示意图，将电路图补画完整。

　 (2)写出手电筒不发光的三种可能原因。

　　 ①_______________________________________________； 　　 ②_______________________________________________；

③_______________________________________________。

3．如图6-6所示是某电池外壳上的说明，由说明可知，该电池的电压是　　　 　V。电池中含有汞(Hg)、镉(Cd)等多种重金属，电池的外壳锈蚀腐烂后会污染环境，危害公众健康，说明中右下角的图案表示打“×”的普通垃圾箱，它告诉我们：　　　　　　　　　　　　　　　　　　 。

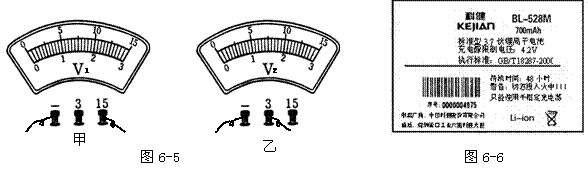

2．如图6-5所示是两只电压表的刻度盘，已知电压表V₁的示数为4.5V,V₂ 的示数为2.3V,请在图中标出两电压表指针的位置.

1．在“用电压表测电压”的实验中，某同学进行了以下的步骤

A．根据电路图正确连接电路；

B．正确读出所测量的电压数据，并记录；

C．了解电压表的量程，弄清每大格和每小格代表的电流值；

D．根据记录总结串联电路和并联电路的电压关系

以上步骤按合理的顺序排列是______　　　　　 _．　　　　　　　　　　　

12．干电池是一种常用、方便的电源.以下关于电池的说法中，正确的是(　　 )

A．有的干电池提供直流电，有的干电池提供交流电

B．常用的1号、2号、5号干电池的电压随号数的增大而增大

C．干电池是把电能转化成化学能的装置

D．多数干电池中有汞、镉等重金属，随便丢弃会污染环境.所以废弃的干电池应集中分类处理
