20．在做“测量小灯泡的电功率”实验时，选用额定电压为3.8V、电阻约为10Ω的小灯泡一个，电压为6V的铅蓄电池、电流表(0~0.6A、0~3A)、电压表(0~3V、0~15V)、滑动变阻器(20Ω、1A)和开关各一个，导线若干。

(1)图10是小明没有连接完整的实验电路，请你用笔画线代替导线，将电路连接完整。

(2)某实验小组连接完电路闭合开关，发现无论怎样移动滑动变阻器的滑片P的位置，电流表和电压表的示数保持不变，灯泡保持较暗的亮度不变，则造成这一现象的原因是　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　。

(3)该小组的同学改正电路后，继续进行实验。当滑动变阻器的滑片P移到某一位置时，电压表的示数如图11所示，则小灯泡两端的电压为　　　 V，电流表的示数为0.25A，此时小灯泡消耗的电功率为　　　 W，它　　　 (选填“小于”、“大于”或“等于”)小灯泡的额定功率。

19．晶体在熔化过程中要不断地吸收热量，小明由此提出问题：晶体熔化过程中吸收热量的多少与哪些因素有关？他的猜想是：

猜想一：晶体熔化过程中吸收热量的多少可能与晶体的种类有关。

猜想二：晶体熔化过程中吸收热量的多少可能与晶体的质量有关。

为了验证猜想一，他选择了甲、乙两种晶体进行实验，其探究过程如下：　　　

(1)取一定质量的晶体甲，用如图8所示的装置加热，得到了熔化时温度随时间变化的图象如图9所示，则晶体甲熔化过程大约持续的时间t₁=　　　　 min。

(2)取　　　　　 　　　　　，用同样的实验装置加热，记下熔化过程所用的时间t₂。

(3)比较t₁和t₂，若t₁和t₂不相等，则说明猜想一是　　　　 (选填“正确”或“错误”)的。

18．随着我国家电下乡政策的落实，越来越多的家用电器进入到了我们的家庭，改善了我们的生活。请你利用学过的物理知识回答下列问题：

(1)在家庭电路中，洗衣机、电冰箱、电灯等用电器之间的连接方式是怎样的？

(2)用来连接洗衣机、电冰箱的电源插座为什么要用带有接地线的三孔插座？

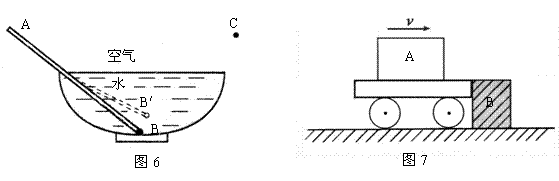

17．如图7所示，物体A置于小车上随小车一起在平直路面上向右运动。当小车遇物体B受阻停止后，物体A在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A在水平方向受力的示意图(忽略空气阻力)。

16．插入水中的筷子，在水中的部分看起来向上弯折，如图6所示，人眼在C点处看到筷子B点的像在位置B＇点。请画出B点的一条光线经水面折射后过C点的光路图。

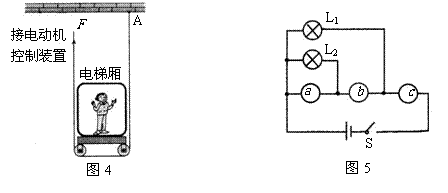

15．如图5所示的电路中，三个电表(电流表或电压表)分别接在a、b、c处，当开关S闭合时，电灯L₁、L₂均正常发光，a、b、c处三个电表的示数分别为3、0.6和1.8(单位为A或V)，则电灯L₁和L₂中通过的电流之比为　　　　 ；若把a、b处的电表换接为另一种电表，c处电表不变，则电灯L₁正常发光，L₂不发光，a处电表的示数为0，b、c处电表的示数分别为3和1.2(单位为A或V)。上述两种情况下，电路的总电阻之比为　　　　 。

14．如图4所示，是办公楼内一种电梯结构的示意图，钢链绕过电梯厢下的滑轮，一端固定在A点，另一端连接在电动机控制装置上。若拉力F在8s内匀速将质量为2t的电梯厢和乘客从一层上升到五层，且每层楼高3m，则拉力F的大小为　　　　 N，拉力所做的功为　　 　　　　　J(忽略钢链重及摩擦)。

13．光学器件在生活实际中有很多应用：盘山公路拐弯处反光镜使用的是　　　　 镜，人们梳妆打扮时使用的是　　　　 镜。

12．冬天，小明手捂热水袋暖手，是通过　　　　 的途径使手的内能增加的(选填“热传递”或“做功”)。若热水袋内有0.5kg的热水，温度从75℃降低到45℃，则放出的热量是

___________________J。

11．在2009年的中考体育测试中，测得小明同学身体的几项指标忘记了写单位，请你填上合适的单位：身高是165　　　　 ，体重是500　　　　 。
