24．(18分)

如题24图所示，M、N为两块带等量异种电荷的平行

金属板，板上有正对的小孔，N板右侧有两个宽度分别

为d和2d的匀强磁场区域，磁感应强度大小分别为2B

和B，方向分别垂直于纸面向里和向外．板左侧电子经

小孔O₁进入两板间，O₂在磁场边界上，O₁ O₂连线过

板上正对的小孔且与磁场边界垂直，电子的质量为m，

电荷量大小为e，电子重力和进入两板间初速度可以忽

略．求：

(1)当两板间电势差为U₀时，求从N板小孔射出的电

子的速度v₀；

(2)两金属板间电势差U在什么范围内，电子不能进

入右侧磁场区域；

(3)如果电子从右边界的P点穿出，P与O₂间距离为2d，求两金属板间电势差U大小。

23．(16分)

节日燃放的烟花弹射到最高点爆炸散开形成多彩绚丽的景色，给节日增添了几分喜庆．在2010年除夕夜的重庆某地，某人在观看竖直发射的烟花时，看到烟花爆炸时的视线与水平方向夹角为53⁰，看见爆炸到听见爆炸声的间隔时间是1.5s，设烟花燃放点与观察者在同一水平面上，不计空气阻力，忽略光在空中传播时间和观察者高度．(己知sin53⁰ = 0.8，cos53⁰ = 0.6，声速v_o = 340m/s，g = 10m/s²)．求：

(1)烟花燃放点与观察者问的水平距离；

(2)烟花爆炸点距地面高度；

(3)烟花弹射离地时的速度．

22．(19分)

(1)下列有关高中物理实验的描述中，正确的是：　　　　　　　　 。

A．在“验证力的平行四边形定则”的实验中，拉橡皮筋的细绳要稍长，并且实验时要使弹簧测力计与木板平面平行，伺时保证弹簧的轴线与细绳在同一直线上；

B．在“验证动量守恒定律”实验中，被碰球的质量应大于入射球的质量，入射球每次应从同一高度无初速度滑下；

C．在“练习使用示波器”实验中，在观察荧光屏上的亮斑并进行调节时，应通过调节“辉度调节旋钮”、“聚焦旋钮”和“辅助聚焦旋钮”，使亮斑最圆最小：

D．在“把电流表改装为电压表”实验中，由于系统误差的原因，用改装的电压表和标准电压表测量同一电压时，改装的电压表示数比标准电压表示数偏大．

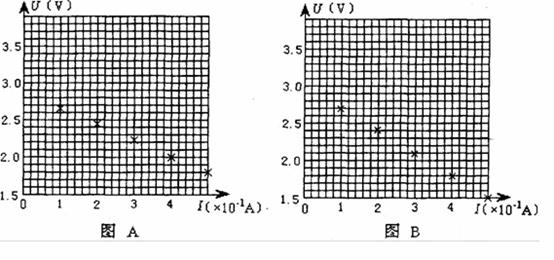

(2)A、B二同学使用完全相同的器材用伏安法测量电源电动势E与内阻r，给定的器材为：待测电源，滑动变阻器，电压表(内阻约为3 k)，电流表(内阻约为0.7)，电键，导线若干．二人的测量结果分别由图A和图B给出．

①由图A，E_A = 　　　　　　V，　 r_A = 　　　　　　；

由图B，E_B = 　　　　　　V，　 r_B = 　　　　　　．(均取2位有效数字)

②在虚线框内分别画出A、B所用的电路图．

A的电路图 　　　　　　　　　　　　　　　　B的电路图

③你认为哪一位同学对电源内阻的测量结果较为准确　　　　　 ?(填A或B)

21．一竖直轻弹簧下端同定在水平地面上，一质量为m的小球静置

于上端但不栓接，现施力F将小球下压至A静止，如图甲所示．

然后突然撤去压力F，小球在蛏直向上的运动过程中经过弹簧

原长位置B最高能至C点，如图乙所示．不计空气阻力，重力

加速度为g．下列说法正确的是：

A．在由A位置运动到C位置过程中，小球机械能守恒

B．小球在A位置静止时一定有压力F > 2mg

C．刚撤去压力F瞬时，弹簧弹力大小F_弹 > 2mg

D．刚撤去压力F瞬时，小球加速度a < g

20．如题20图所示，A、B、C三个物块，质量关系是m_B = 2m_A

= 2m_C，A、B放在光滑水平面上，C、B、A间接触面也

是光滑的，一颗子弹水平从A射入，最后从B穿出．则

子弹穿出B后，三物块的速率关系正确的是

A．v_A = v_B = v_C

B．v_A > v_B > v_C

C．v_B > v_A > v_C

D．v_A < v_B = v_C

19．点电荷Q_l、Q₂和Q₃产生的静电场的等势面与纸面的交

线如题19图中的实线所示，图中标在等势面上的数值分

别表示该等势面的电势，a、b、c…表示等势面上的点，

下列说法正确的是

A．位于g点的点电荷不受电场力作用

B．b点的场强比d点的场强大

C．把电量为q的正点电荷从a点移到i点，再从i点移

到f点过程中，电场力做的总功大于把该点电荷从a

点直接移到f点过程中电场力所做的功

D．把电量为1C的正电荷从m点移到c点过程中电势能

增加7kJ

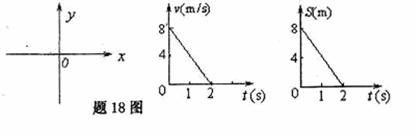

18．质量为2kg的物体在xoy平面上运动，在x方向的速度-时间图像和y方向的位移-时间图像如题18图所示，下列说法正确的是：

A．前2s内质点做匀变速曲线运动　　　 B．质点的初速度为8m/s

C．2s末质点速度大小为8m/s　　　 　　　D．质点所受的合外力为16N

16．如题16图所示，有一束平行于等边三棱镜截面ABC的单色光从空

气射向D点，并偏折到E点，已知入射方向与AC边的夹角为=30⁰，

D、E分别为边AC、AB的中点，下列说法正确的是

A．该棱镜的折射率为

B．光在E点发生全反射

C．光从空气进入棱镜，波长变大

D．从E点出射的光束与入射到D点的光束平行

n = 4 …………… 0.85eV n = 3 …………… 1.51eV n = 2 …………… 3.40eV 　 　 n = 1 …………… 13.60eV

态，在向较低能级跃迁的过程中向外发出光子，用这些光照射逸出

功为1.90eV的金属铯，下列说法正确的是

A．这群氢原子能发出6种频率不同的光，其中从n = 4跃迁到n = 3

所发出的光波长最短

B．这群氢原子能发出3种频率不同的光，其中从n = 4跃迁到n = l

所发出的光频率最高

C．金属铯表面所发出的光电子的初动能最大值为12.75eV

15．两颗人造地球卫星A和B，分别在不同轨道上绕地球做匀速圆周运动，两卫星的轨道半径分别为r_A和r_B，且r_A > r_B，则A和B两卫星比较，下列说法正确的是

A．卫星A受到地球引力较小　 　　B．卫星A的运行速率较小

C．卫星B的运动周期较大　 　　　D．卫星A的机械能较大

14．以下说法正确的是

A．布朗运动证明，组成固体小颗粒的分子在做无规则运动

B．温度相同的氢气和氧气，氧气的分子平均动能比氢气的分子平均动能大

C．气体的压强是由大量的分子对容器壁的碰撞引起的

D．一定质量的理想气体，在温度和体积都保持不变的情况下，可以使其压强增大
