4.控制电路的选择：变阻器的分压式接法与限流式接法是高考的热点，虽然两种电路均可调节负载电阻的电压和电流的大小，但在不同条件下，调节效果却不一样。关于分压电路和限流电路的选择，这里有几种情况需要特别注意：

①负载电阻的阻值R_x，小于变阻器的总电阻R或相差不多，且电压电流变化不要求从零调起时，可采用限流接法。

②若要求使某部分电路的电压或电流变化范围较大，且从零开始连续可调，此时必须用分压电路.

③如果实验提供的电压表、电流表的量程或电阻允许通过的最大电流较小，当采用限流接法时，无论怎样调节，电路中的电流还是会超过最大电流，这时也要用分压接法.

④若负载电阻的阻值Rx远大于变阻器总电阻R，调节变阻器几乎不起作用，须用分压电路。

⑤两种电路均可使用的情况下，应优先采用限流式接法，因为限流接法总功耗较小。在分压接法中，变阻器应选择电阻较小而额定电流较大的.在限流电路中，变阻器的阻值应与电路中的其他电阻比较接近。

[思想方法]

[例1]用多用表的欧姆挡“×10Ω”挡测量一个电阻的阻值，发现表的指针偏转角度极小，为了准确测定该电阻的阻值，正确的判断和做法是 (　　 )

A、这个电阻的阻值肯定也是极小的

B、应把选择开关换到“×1Ω”挡，将欧姆表重新调零后再进行测量

C、应把选择开关换到“×100Ω”挡，将欧姆表重新调零后再进行测量

D、为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，使表笔与待测电阻接触良好

　 [解析]多用表是利用电流表改装而成的，在表头上串联一个较大的电阻分压即可成为电压表；而在表头上并联一个较小的电阻分流即可成为大量程的电流表。当将表头与电池、可变电阻串联后即可成为欧姆表，即欧姆档实际上是根据欧姆定律测量电阻的。测量电阻较小时电流较大，表的指针偏转角度较大；电阻较大时电流较小，表的指针偏转角度较小，故发现表的指针偏转角度极小时，肯定是电阻很大，所以应把选择开关换到“×100Ω”挡，且将欧姆表重新调零后再进行测量方可，故选项A 、B不正确；为了使测量值比较准确，应该使表笔与待测电阻接触良好，但不能用两手分别将两表笔与待测电阻两端紧紧捏在一起，这样将造成测量的阻值偏小，因此本题正确答案为C。

[例2]用多用电表的欧姆表检测晶体二极管的好坏。

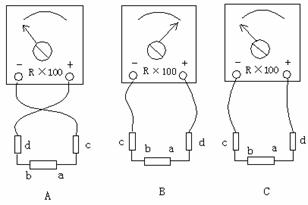

　 (1)将表笔c、d分别与二极管a、b端接触结果如图A所示。

　 (2)对调表笔所接触的端点，再进行上述检测，若结果如图B所示，则可判定此二极管是_______的，若结果如图C所示，则可以判定该二极管是__________的。

　 (3)可以判定，完好的二极管的a端是________极，b端是________极。

[解析]用多用电表中的欧姆挡检查良好的晶体二极管时，表的指针向右偏转的角度很小，这说明此时红表笔接的是二极管的正极，当将红、黑色表笔交换时，表的指针向右偏转的角度应较大。故本题的空白中答案依次为好、坏、负、正。

[例3]某同学为了较精确的测量一阻值约为20Ω的电阻R_x的阻值.

①在以下备选器材中电流表应选__________,电压表应选_______,变阻器应选_________.(只填写器材对应的字母代号)

电源E(电动势3 V、内阻可忽略不计)

电流表A₁(量程50 mA，内阻约12Ω)

　 电流表 A₂(量程3 A， 内阻约0.12 Ω)

电压表V₁(量程3 V，内阻约3 kΩ)

电压表V₂(量程15 V，内阻约15 kΩ)

滑动变阻器R₁(0-10 Ω，允许最大电流2.0 A)

滑动变阻器R₂(0-1000 Ω，允许最大电流0.5 A)

定值电阻R(30Ω，允许最大电流1.0A)

开关及导线若干

②请在方框中画出实验电路图(要求直接测量量的变化范围尽可能大一些，所选器材用对应符号标出)。

③若某次测量中，电压表读数为U，电流表读数为I，则计算待测电阻的阻值表达式为R_x＝________________。

　[解析]测量电阻的阻值一般利用伏安法，电压表显然应选量程为3 V 的V₁；根据欧姆定律容易求得电路中的最大电流，显然超过了电流表A₁ 50 mA的量程，但电流表 A₂的量程又太大，故我们可以将定值电阻R(30Ω)与待测电阻R_x相串联，此时电路中的最大电流，利用电流表A₁ 测量电流即可。

由于要求直接测量量的变化范围尽可能大一些，故只能采用分压电路，且滑动变阻器使用电阻较小的R₁。

最后我们确定电流表的解法：由于此时电路的临界电阻，则应该利用电流表的外接法。由此得到实验电路图如图所示，当电压表读数为U，电流表读数为I，则计算待测电阻的阻值表达式.

[例4]从下表中选取出适当的实验器材，设计一电路来测量电流表A₁的内阻r₁，画在下面的方框中，要求方法简捷，有尽可能高的精确度，并能测出多组数据。

[解析]要测量电流表A₁的内阻，按常规思想应用伏安法，将电压表并联在待测电流表两端，但根据本题所提供的仪器，我们可以首先肯定，在本实验中不可能用到电压表，因为电源的电动势只有1.5V，而电压表的量程为10V，最多不到满偏的1/6，用它来读数误差太大，因此该实验能用到的电表只可能用两块电流表。

两块电流表有可能串联，也有可能并联，但题目中电流表A₂的内阻r₂已知，因此将两电流表并联，根据并联规律I₁r₁=I₂r₂可求出电流表A₁的内阻r₁=。

加在电流表两端的电压最大值U_m=I_mr₂=0.375V，而滑动变阻的最大阻值只有50Ω，如果将滑动变阻器接成限流，会超过电流表的量程，将它们烧坏。如果仅仅将滑动变阻器接成分压，滑动变阻器可调节的范围很小，只有全长的1/4，这样测量的次数比较少。故应将定值电阻R₁接在干路上用作限流，电路图如图所示。

[例5]现有器材：量程为10.0mA、内阻约30-40的电流表一个，定值电阻R₁=150，定值电阻R₂=100，单刀单掷开关K，导线若干。要求利用这些器材测量一干电池(电动势约1.5V)的电动势。

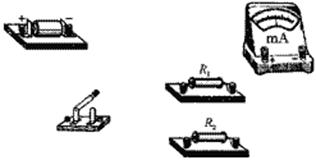

(1)按要求在实物图上连线。

(2)用已知量和直接测得量表示的待测电动势的表达式为E=　 ，式中各直接测得量的意义是：　　　　　　　 　.

[解析]根据提供的器材，可任取一个定值电阻与电流表、干电池、开关接成一个串联电路，用欧姆定律建立方程组进行测量。但在本题中，电流表量程为10.0mA，干电池的电动势约为1.5V，如果把定值电阻R₁与电流表、干电池、开关接成一个串联电路，则回路中总电阻约为180，回路中电流约为1.5V /180=8.3mA，而如果把定值电阻R₂与电流表、干电池、开关接成一个串联电路，，则回路中总电阻约为130，回路中电流约为

3. 电路的选择：伏安法测电阻时，电路分电流表内接法与外接法两种方式.由于电表内阻的影响，会给测量带来误差.但合理地选择内接或外接法有利于减小误差.①电流表外接法中由于电压表的分流作用(电流表的内阻对测量结果不产生影响)，使得测量值R是被测电阻的真实值和电压表内阻的并联值，小于真实值．②电流表内接时则由于电流表的分压作用(电压表的内阻对测量结果不产生影响)，使得测量值是被测电阻的真实值和电流表内阻的串联值，将大于真实值．一般地，在>时，即测量阻值较小的电阻时，电压表的分流作用小，采用电流表外接法．而在<时，即测量阻值较大的电阻时，电流表的分压作用小，采用电流表内接法．而当＝时，两种接法均可。

在实际中，我们往往通过求出临界电阻，并将待测电阻与之比较，采取“小外大内”的简捷结论进行处理。

2. 伏安法测电阻最根本的方法是利用欧姆定律，只要测出电阻两端的电压和通过电阻的电流强度即可得到电阻。器材选择的原则：所谓选择电学实验仪器实际上主要是电表、滑动变阻器、电源等器件的选择，其基本原则是安全、准确、方便。即保证测量值均不超过使用量程，同时使指针有较大偏转，以减少测读的误差；同时要根据电路中可能出现的电流或电压范围需选择滑动受阻器．

1.考试大纲规定的电学学生实验包括：用描述法画出电场中平面上的等势线；测定金属的电阻率(同时练习使用螺旋测微器)；描绘小电珠的伏安特性曲线；把电流表改装为电压表；测定电源的电动势和内阻；用多用电表探索黑箱内的电学元件；练习使用示波器；传感器的简单应用。
