3．下列关于生态学方面的知识，其中叙述错误的是

A．“无废弃物生产体系”主要体现了物质循环再生的原理

B．决定种群密度的直接因素是出生率和死亡率、迁出和迁入

C．当狼捕食兔子并同化为自身的有机物时，能量就从第一营

养级流入第二营养级

D．某玉米田中生长了许多杂草后将导致该玉米田的抵抗力稳

定性上升

2．下列有关生物膜的叙述中，正确的是

A．组成细胞膜的磷脂分子和蛋白质分子是运动的，所以细胞膜的结构特点是具有选择透过性

B．植物体细胞杂交和动物细胞融合均体现了细胞全能性和细胞膜的流动性

C．在生物膜上完成了胰岛素的合成、加工和分泌

D．线粒体内膜与外膜的功能不同，主要是与膜上蛋白质种类和数量有关

本部分包括21个小题．每小题6分，共126分．每小题只有一个选项符合题意．

1．甲型H1N1流感病毒侵入人体后，对其免疫过程叙述正确的是

A．人体主要由吞噬细胞特异性吞噬并消灭该病毒

B．需要体液免疫和细胞免疫共同作用才能彻底清除

C．效应B细胞分泌淋巴因子与该病毒结合形成沉淀

D．患者痊愈后若再次感染该病毒，相应的记忆细胞会迅速产生抗体消灭病毒

7.若在示波器的“Y输入”和“地”之间加上如图所示的电压，而扫描范围旋钮置于“外x”档，则此时屏上应出现的情形是下图中的_______．

6．按图所示的电路测量两节干电池串联组成电池组的电动势E和内阻r，其中R为电阻箱，R₀为定值电阻，干电池的工作电流不宜超过0.5A。实验室提供的器材如下：

电流表(量程0-0.6-3.0A)，电阻箱(阻值范围0-999.9Ω)，　 定值电阻若干，电键、导线若干。

①在下面提供的四个电阻中，保护电阻R₀应选用_______(填写阻值相应的字母)。

A．5Ω　　　 　　　　　 B．20Ω　　　 C．100Ω　　　 　　　　　　 D．1kΩ

②根据电路图，请在图中画出连线，将器材连接成实验电路。

③实验时，改变电阻箱R的值，记录下电流表A的示数I，得到若干组R、I的数据。根据实验数据绘出如图所示的R-图线，由此得出电池组的电动势E=___________V，内电阻r=___________Ω。按照此实验方法，电动势的测量值与真实值相比________，内电阻的测量值与真实值相比_________。(填“偏大”“偏小”或“相等”)

5．某研究性学习小组为探究小灯泡灯丝电阻与温度的关系，设计并完成了有关的实验，以下是实验中可供选用的器材．　

?A．待测小灯泡(额定功率6W，额定电流0.5A)

?B．电流表(量程0-0.6A，内阻0.1Ω)

?C．电压表(量程0-5V，内阻约5kΩ)

?D．电压表(量程0-15V，内阻约15kΩ)

?E．滑线变阻器(最大阻值50Ω)

?F．滑线变阻器(最大阻值1kΩ)

?G．直流电源(电动势15V，内阻可忽略)

H．开关一个，导线若干　

实验中调节滑线变阻器，小灯泡两端电压可以从零至额定电压范围内变化，从而测出小灯泡在不同电压下的电流．　

(1)请在虚线框中画出为完成上述实验而设计的合理的电路图．并在每个选用的器材旁标上题目所给的字母序号．　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 图5-40

(2)如图所示是该研究小组测得小灯泡的I-U关系图线．由图线可知，小灯泡灯丝电阻随温度的升高而_________________(填“增大”、“减小”或“不变”)；当小灯泡两端所加电压为6V时，其灯丝电阻值约为_________________Ω．(保留两位有效数字)

3．如图所示，一只黑箱有A、B、C三个接线柱，规定每两个接线柱间最多只能接一个电器元件．并且已知黑箱内的电器元件是一只电阻和一只二极管．某同学利用多用电表的欧姆挡，用正确的操作方法依次进行了6次测量，将每次红、黑表笔的位置和测得的阻值都填入了下表．　

由表中的数据可以判定:　

(1)电阻接在_________________两点间，阻值为_________________Ω．

(2)二极管接在_________________两点间，其中正极接在_________________点．二极管的正向阻值为____________Ω，反向阻值为______________Ω．

?4.用以下器材测量一待测电压表V₁的内阻R₁(量程为1.5V,内阻1400-1600Ω): 电源E,电动势约为3V,内阻可忽略；电压表V₂,量程为3V；电阻R₀,阻值R₀=1200Ω；滑线变阻器R,最大阻值约为100Ω；单刀单掷开关K,导线若干. 　 (1)请在方框中画出实验电路原理图(原理图中的元件要用题中相应的英文字母标注). (2)根据电路图,在图13的实物图上连线. (3)若电压表V₁的读数用U₁表示,电压表V₂的读数用U₂表示,则由已知量和测得量表示R₁的表达式为R₁=______.

2．如图中给出的器材为：　

电源E(电动势为12V，内阻不计)；

木板N(板上从下往上依次叠放白纸、复写纸、导电纸各一张)；

两个金属条A、B(平行放置在导电纸上，与导电纸接触良好，用作电极)；　

滑线变阻器R(其总电阻值小于两平行电极间导电纸的电阻)；　

直流电压表V(量程为6V，内阻很大，其负接线柱与B极相连，正接线柱与探针P相连)；

开关S．　

现要用图中仪器描绘两平行金属条AB间电场中的等势线．AB间的电压要求取为6V．　

(1)在图中连线，画成实验电路原理图．　

(2)下面是重要的实验操作步骤，将所缺的内容填写在横线上方．　

a．接好实验电路．　

b．____________________________________________．　

c．合上S，并将探针P与A相接触．　

d．____________________________________________．　

e．用探针压印的方法把A、B的位置标记在白纸上，画一线段连接AB两极，在连线上选取间距大致相等的5个点作为基准点，用探针把它们的位置压印在白纸上．　

f．将探针与某一基准点相接触，________________________，这一点是此基准点的等势点．用探针把这一点的位置也压印在白纸上．用相同的方法找出此基准点的其他等势点．　

g．重复步骤f，找出其他4个基准点的等势点，取出白纸画出各条等势线．

1．当使用示波器观察扫描并进行调节时，下列调节方法中正确的是 ( 　　)

A.要增加亮斑在水平方向上左右移动的距离，应将X增益旋钮顺时针转动

B.要增加亮斑在水平方向上左右移动的距离，应将X增益旋钮逆时针转动

C.要使荧光屏上的亮斑移动速度放慢，应将扫描范围旋钮位于最低档，然后将扫描微调旋钮顺时针转动

D.要使荧光屏上的亮斑移动速度放慢，应将扫描范围旋钮位于最低档，然后将扫描微调旋钮逆时针转动

1.5V /130=11.5mA，

显然，该电流已超过电流表的量程。考虑到实验的可行性，此时用定值电阻R₂与R₁串联即可，故有如下解答：

(1)连图：左图只用R₁接入电路；右图用R₁和R₂串联接入电路。(连线如图)　

(2)设I₁是外电阻为R₁时的电流，I₂是外电阻为R₁和R₂串联时的电流，则有

，

解之，可解得干电池电动势为：.

[例6]某同学在实验室测定一节干电池的电动势和内阻，实验室中有如下器材：

A．待测干电池　　　　　　　　　　　 B．电流表G(0~3mA，内电阻r₁=20Ω)

C．电流表A(0~0.6A，内电阻r₂=0.20)D．滑动变阻器甲(最大阻值10Ω)

E．滑动变阻器乙(最大阻值100Ω)　　 F．定值电阻R₁=100Ω

G．定值电阻R₂=500Ω　　　 　　　　　H．定值电阻R₃=1.5kΩ

开关、导线。

由于没有电压表，为此他设计了如图所示的电路完成了实验要求的测量。

①为了方便并能较准确测量，滑动变阻器应选　　　　 ，定值电阻应选用　　　　 。(填写定值电阻前的序号)　

②若某次测量中电流表G的示数为I₁，电流表A的示数为I₂；改变滑动变阻器的位置后，电流表G的示数为I₁′，电流表A的示数为I₂′。则可知此电源的内电阻测量值为r=　　　　　 ，电动势测量值为E=　　　　　　　 。

[解析] 干电池的电动势和内阻的测量，一般需要电流表和电压表。由于题中没有电压表，故需要将电流表G改装为电压表，且改装后电压表的量程应该达到1.5V，则总电阻为，故定值电阻应选用的序号为G的电阻，而滑动变阻器应选用阻值较小的D；

②在两次测量过程中，通过电源的电流是两只电表的电流之和，则根据全电路欧姆定律有　 ，

解之，得， .

[例7]小灯泡灯丝的电阻会随温度的升高而变大.某同学为研究这一现象，用实验得到如下数据(I和U分别表示小灯泡上的电流和电压)：

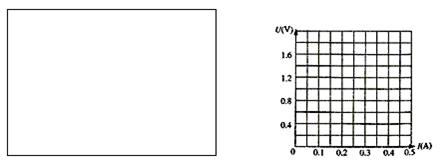

(1)在左下框中画出实验电路图. 可用的器材有：电压表、电流表、滑线变阻器(变化范围0-10Ω)、电源、小灯泡、电键、导线若干.

(2)在右图中画出小灯泡的U-I曲线.

(3)某电池的电动势是1.5V，内阻是2.0Ω.将本题中的灯泡接在该电池两端，小灯泡的实际功率是多少？

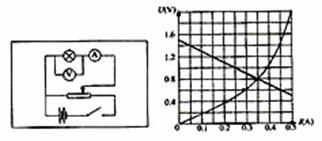

[解析](1)为了作出小灯泡的U-I曲线，必须采用分压的方法；而因为小灯泡的电阻比较小，故采用电流表的外接法，实验电路图见下图.

(2)小灯泡的U-I曲线首先用描点法作出各个点，利用圆滑的曲线连接即可得到下图。

(3)作出图线，可得小灯泡工作电流为0.35安，工作电压为0.80伏，因此小灯泡实际功率为0.28瓦.

[例8]在"测定金属的电阻率"的实验中，用螺旋测微器测量金属丝直径时的刻度位置如图所示，用米尺测量金属丝的长度l=0. 810 m．金属丝的电阻大约为4Ω，先用伏安法测出金属丝的电阻，然后根据电阻定律计算出该金属材料的电阻率．

(1)从图中读出金属丝的直径为　　　　 mm.

　(2)在用伏安法测定金属丝的电阻时，除被测电阻丝外，还有如下供选择的实验器材：

A．直流电源：电动势约4.5 V，内阻很小；

B.电流表A₁：量程0-0.6 A，内阻0. 125Ω;

C．电流表A₂：量程0-3. 0 A，内阻0. 025Ω;

D．电压表V：量程0-3 V，内阻3 kΩ;

E.滑动变阻器R₁：最大阻值10Ω；

F.滑动变阻器R₂：最大阻值50Ω;

G．开关、导线等．

在可供选择的器材中，应该选用的电流表是　　　 ，应该选用的滑动变阻器是　　　　　 。

(3)根据所选的器材，在如图所示的方框中画出实验电路图．

(4)若根据伏安法测出电阻丝的电阻为R_x=4. 1Ω，则这种金属材料的电阻率为　　 Ω·m.(保留二位有效数字)

[解析](1)从螺旋测微器主尺读出0.5 mm，再从游尺读出，故金属丝的直径为0.522mm.　

( 2)电路中的最大电流，显然超过了电流表A₁ 0.6 A的量程，但电流表 A₂的量程又太大，故电流表应该选用A₁，由于滑动变阻器R₁最大阻值为10Ω，比被测电阻丝的电阻大，且容易调整，所以采用限流电路即可。

由于此时电路的临界电阻，故电流表采用外解法.

(3)实验电路如图所示　

(4)利用电阻定律，则1.1×10^-6Ω·m.

[例9]在测定一节干电池的电动势和内电阻的实验中，备有下列器材：

A．待测的干电池(电动势约为1.5V，内电阻小于1.0Ω)

B．电流表G(满偏电流3mA，内阻Rg=10Ω)

C．电流表A(0-0.6A，内阻0.1Ω)

D．滑动变阻器R₁(0-20Ω,10 A)　　　 E.滑动变阻器R₂(0-200Ω,l A)

F．定值电阻R₀ (990Ω)　　　　　　　 G．开关和导线若干

(1)某同学发现上述器材中虽然没有电压表，但给出了两个电流表，于是他设计了如图所示中甲的(a)、(b)两个参考实验电路，其中合理的是　 　图所示的电路；在该电路中，为了操作方便且能准确地进行测量，滑动变阻器应选　 　(填写器材前的字母代号)．

(2)图乙为该同学根据(1)中选出的合理的实验电路利用测出的数据绘出的I₁-I₂图线(I₁为电流表G的示数，I₂为电流表A的示数)，则由图线可以得被测电池的电动势E=　 　　V，内阻r=　 　　Ω。

[解析]本题中测定干电池的电动势和内电阻需要用电压表和电流表，由于题中只给了两个电流表，故可以通过改装来实现.因为定值电阻R₀=990Ω，则电流表G与之串联较好，所以合理的是b图所示的电路，滑动变阻应选D；

根据全电路欧姆定律容易得到　 ，即

由I₁-I₂图线可以看出，图线与纵轴的交点为1.48，即，故电动势E=1.48V；又因为图线的斜率，即，故.

[例10]图甲是某研究性学习小组自制的电子秤原理图，利用电压表的示数来指示物体的质量。托盘与电阻可忽略的弹簧相连，托盘与弹簧的质量均不计。滑动变阻器的滑动端与弹簧上端连接，当盘中没有放物体时，电压表示数为零。设变阻器总电阻为R，总长度为L，电源电动势为E，内阻为r，限流电阻阻值为R₀，弹簧劲度系数为k，若不计一切摩擦和其他阻力。

(1)试推出电压表示数U_x与所称物体质量m的关系式。

(2)由(1)计算结果可知，电压表示数与待测物体质量不成正比，不便于进行刻度，为了使电压表示数与待测质量成正比，请你利用原有器材在该小组研究的基础上进行改进，在图乙的基础上完成改进后的电路图，并推出电压表示数U_x与待测物体质量m的关系式。

[解析](1)设变阻器的上端到滑动端的长度为x，根据题意得，mg=kx，且R_x=xR/L

又，联立求解，得；

(2)电路图如图13，mg=kx，R_x=xR/L

则

[例11]某同学用如图所示装置探究感应电流的方向与引起感应电流的磁场的关系．已知电流从a接线柱流入电流表时，电流表指针右偏．实验时，磁场方向、磁铁运动情况及电流表指针偏转情况都记录在下表中．

(1)由实验1、3得出的结论是_______________________　　　　　　　　　　　　　　　　　　　　　　　　

(2)由实验2、4得出的结论是_______________________　　　　　　　　　　　　　　　　　　 　　　　　　　

(3)由实验1、2、3、4得出的结论是______________________

[解析]感应电流的方向与引起感应电流的磁场的关系满足楞次定律，即感应流的磁场总是要阻碍引起反应堆了的原磁场的变化．因而容易得到如下结论：

(1)穿过闭合电路的磁通量增加时，感应电流的磁场方向与原磁场方向相反；

(2)穿过闭合电路的磁通量减小时，感应电流的磁场方向与原磁场方向相同；

(3)感应电流的磁场总是阻碍引起感应电流的磁通量的变化.

[专题演练]
