9．卢瑟福通过α粒子散射实验，判断出原子的中心有一个很小的核，并由此提出了原子的核式结构。如图所示的示意图中，①、②两条线表示实验中α粒子运动的轨迹，则沿③所示方向射向原子核的α粒子可能的运动轨迹为(　　　 )

(A)轨迹a　　　　 　 　　　　 (B)轨迹b

　　 (C)轨迹c　　　　 　　 　　 (D)轨迹d

8．如图所示，竖直放置的弯曲管A端开口，B端封闭，密度为r 的液体将两段空气封闭在管内。若大气压强为p₀，管内液面高度差分别为h₁、h₂和h₃，则B端气体的压强为(　　 )

(A)　　　 (B)

(C)　　 　(D)

(二)单项选择题 　每小题3分，共24分.

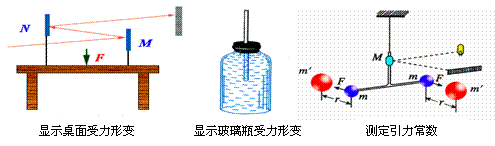

7．以下是力学中的三个实验装置，由图可知这三个实验共同的物理思想方法是(　　 )

(A)极限的思想方法　　　　　　　　　　 (B)猜想的思想方法

(C)控制变量的方法　　　　　　　　　　 (D)放大的思想方法

6.人站在地面上，先将两腿弯曲，再用力蹬地，就能跳离地面，人能跳起离开地面的原因是(　　　 )

(A)地面对人的作用力大于地球对人的引力

(B)地面对人的作用力大于人对地面的作用力

(C)人对地球的作用力大于地球对人的引力

(D)人除受地面的弹力外，还受到一个向上的力

5．物体做竖直上抛运动时，在任意相同时间间隔内，速度的变化量(　　 )

(A)大小相同、方向相同　　 　　　　　　 (B)大小相同、方向不同

(C)大小不同、方向不同　　　 　　　　　 (D)大小不同、方向相同

4．对于一定质量的理想气体，当分子的平均动能增大时，随之一定增大的物理量是(　 )

(A)压强　　　　　 (B)体积　　　 　　 (C)温度　　　 (D)密度

3．物体做匀速圆周运动时，始终在变化的物理量是(　　 )

(A)线速度　　　 　 (B)角速度　　　 　 (C)周期　　　 (D)转速

2．太阳辐射能量主要来自太阳内部的(　　　 )

(A)化学反应　 　　(B)放射性衰变　　 (C)裂变反应　 　 (D)热核反应

1．下列核反应方程式中，X代表α粒子()的反应式是(　　 )

(A)　　　　　　 　　 (B)

(C)　　　　　　 　　　　 (D)

33.(16分)如图所示，处于匀强磁场中的两根足够长、电阻不计的平行金属导轨相距lm，导轨平面与水平面成θ=37°角，上端连接阻值为R＝2Ω的电阻。匀强磁场方向与导轨平面垂直，磁感应强度B＝0.4T。质量为0.2kg、电阻为1Ω的金属棒ab，以初速度v₀从导轨底端向上滑行，金属棒ab在安培力和一平行与导轨平面的外力F的共同作用下做匀变速直线运动，加速度大小为a＝3m/s²、方向和初速度方向相反，在金属棒运动过程中，电阻R消耗的最大功率为1.28W。设金属棒与导轨垂直并保持良好接触，它们之间的动摩擦因数为0.25。(g=10 m/s²，sin37°＝0.6， cos37°＝0.8)

求：

(1)金属棒产生的感应电动势的最大值

(2)金属棒初速度v₀的大小

(3)当金属棒速度的大小为初速度一半时施加在金属棒上外力F的大小和方向

(4)请画出金属棒在整个运动过程中外力F随时间t变化所对应的图线
