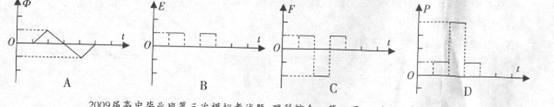

21．如图所示，为两个有界匀强磁场，磁感应强度大小均为口，方向分别垂直纸面向里和向外，磁场宽度均为L，距磁场区域的左侧L处，有一边长为L的正方形导体线框，总电阻为R，且线框平面与磁场方向垂直，现用外力F使线框以速度v匀速穿过磁场区域，以初始位置为计时起点，规定：电流沿逆时针方向时的电动势E为正，磁感线垂直纸面向里时磁通量的方向为正，外力F向右为正．则下列关于线框中的磁通量、感应电动势E、外力F和电

率P随时间变化的图象正确的是

22(18分)

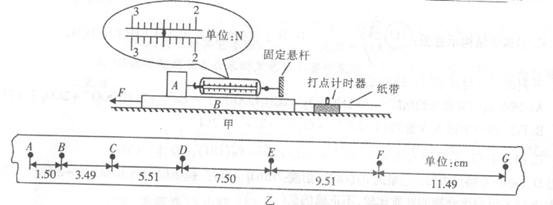

(1)①在一次课外探究活动中，某同学用图甲所示装置测量放在水平光滑桌面上的铁块A于长金属板B间的动摩擦因数，已测出铁块A的质量为1kg，金属板B的质量为0.5kg，用水平力F向左拉金属板B，使其向左运动，稳定时弹簧秤示数如图所示(已放大)，则A、B间的摩擦因数　　　　　　　　　　　　　 (g取10m/s²)

②将纸带连接在金属板B，的后面，通过打点计时器连续打下一些计时点，测量后的结果如图乙所示，图中几个连续的计数点的时间间隔0.1s，由此可知水平里F=　　　　 N

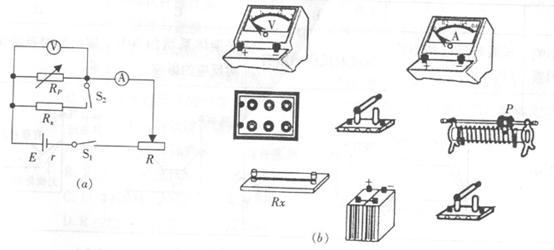

(2)某同学用下列器材测量一电阻丝的点组R_x :电源E，适当量程的电流表、电压表各一只，滑动变阻器R，电阻箱R_p,开关S₁、S₂，导线若干。他设计的电路图如图(a)所示

实验步骤：先闭合S₁，断开S₂，调节R和R_P，使电流表和电压表示数合理，记下两表示数为l₁、U₁；在保持R和R_p阻值不变，闭合S₂，记下电流表和电压表示数为l₂、U₂

①　　　　　　　　　 请按电路图在实物图(b)上连线(要求闭合S₁前，华东滑动变阻器的滑动触头P处于正确的位置)；

②　　　　　　　　　 写出被测电阻R_X　　　　　　　　　 　　(用电表的示数表示)

③　　　　　　　　　 此实验中因电流表有内阻，电压表内阻不是无限大，被测电阻的测量值　　 真实值(填“大于”、“小于”)

④　　　　　　　　　 用图(a)电路、　　　　　　 测出电压表的内阻(填“不能”“能”)

23(16分)如图所示，传送带右端有一与传送带等高的光滑水平面，一行李包(可视为质点)以一定的初速度v₀向左滑上传送带．传送带逆时针转动，速度为v=4m/s，且v<v₀．已知行李包与传送带间的动摩擦因数=0．20，当传送带长度为L=12 m时，行李包从滑上水平传送带的右端到左端的时间刚好为t=2 s皮带轮与皮带之间始终不打滑．不计空气阻力，g取10 m／s2．求行李包的初速度v_o　

20．如图所示，Ac、肋为一边长为d的正方形ABCD的两条对角线．空间存在一与正方形所在平面平行的未知静电场．现有一带电荷量为+q的点电荷，先从A点运动到占点，电势能减少了；又从B点运动到C点，电势能增加了则下列关于该未知静电场的说法中错误的是

A．若为位于D点的正点电荷Q形成的电场，曰点场强大小为

B．若为匀强电场，场强方向垂直于Ac并由D指向B，场强大小为　

C．A、C两点的电势相等

D若为匀强电场，并设D点电势为零，则B点电势为-

19．两列简谐横渡在同一介质中相向传播，t=0时刻，

　 这两列波的波动图像如图所示．其中简谐横渡a

　 (图中虚线所示)沿x轴的正方向传播；简谐横波

　 b(图中实线所示)沿x轴的负方向传播已知位

于x=45 m处的质点P第一次到达平衡位置所需

的时间为0．5 s，则下列说法正确的是

　 A．波的传播速度为30 m／s　 B．波的频率为0．25 HZ

　 C．质点P的振幅为0．4 cm　 D．此时刻质点P向y轴正方向运动

18．2008年4月25日我国首颗数据中继卫星“天链一号01星”成功发射，并于5月1日成功定点在东经77⁰赤道上空的同步轨道关于成功定点后的“天链一号01星”，下列说法正确的是

　 A运行速度大于7．9 km／s

　 B．卫星运行的角速度比月球绕地球运行的角速度小

　 C离地面高度一定，相对地面静止

　 D．向心加速度比静止在赤道上物体的向心加速度小

17．如图所示，由红、绿、紫三种单色光组成的一细束复色光通过玻璃三棱镜折射后分为a、b、c三束

光．则下列说法正确的是

A．c光是红光．a光是紫光

B．c光在玻璃三棱镜中的传播速度最小

c．通过同一双缝干涉装置，a光形成的干涉条纹间距最小

D照射某金属，如果6光能产生光电效应，则a光一定能产生光电效应

16．如图所示，质量为m的木块放在倾角为a的光滑斜面上，已知斜面体与地面之间也是光滑的．在木块下滑的过程中

A．木块的机械能守恒

B．木块所受的弹力对木块做负功

C．斜面体对地面的压力一定等于两个物体的重力之和

D斜面体对地面的压力一定小于两个物体的重力之和

15．下列关于分子和分子热运动的说法中正确的是

　 A．用显微镜观察液体中悬浮微粒的布朗运动，观察到的是微粒中分子的无规则运动

B 分子a只在分子力作用下从远处由静止开始靠近固定不动的分子6，当a受到的分子力为零时，a的动能一定最大

　 C．气体的温度升高时，分子的热运动变得剧烈，分子的平均动能增大，撞击器壁时对器壁的作用力增大，从而气体的压强一定增大

　 D．当分子力表现为引力时，分子势能随分子间距离的增大而增大

14．氢原子的能级如图所示，一群氢原子处于n=4能级时，下列关于氢原子跃迁说法中正确的是

　 A．最多能放出4种频率不同的光子-

　 B．从n=4能级跃迁到n=1能级放出的光子波长最长

　 C．从n=4能级跃迁到n=l能级放出的光子频率最高

　 D．用11 eV的光子照射，能从n=1能级跃迁到n=2能级

13．如右图所示，a、b是两根石墨棒，下列叙述不正确的是(　　 )

A．往滤纸上滴加酚酞试液，b极附近颜色变红

B．a是正极，发生还原反应，b是负极，发生氧化反应

C．稀硫酸中硫酸根离子的物质的量不变

D．装置工作时，稀硫酸溶液中C(H⁺)变小、C(Zn²⁺)变大

11．25⁰C时，重水(D₂O)的离子积为1．6×10^-15也可用pH值一样的定义来规定其酸碱度：

　 pD==-lgC_D+，下列叙述正确的是(　　 )

　 ①中性D₂O的pD=7

　 ②在1LD₂O中，溶解0．01molDCl，其pD值为1

　 ③1L0.1mol／L的NaOD的重水溶液，pD=12

　 ④在100mL0 .25rnoL／LDCl的重水溶液中，加入50mL0. 2mo1．／L NaOD的重水溶液，反应后溶液的pD=1

　 ⑤温度升高，C_D+×C_OD-的值会升高

　 A．②③　　 B．③④　　 C．①②　　 D④⑤

12把0．1mol铝投入到。100mL3mol／L的．NaOH溶液中充分反应后，再滴人lmol／L的H₂SO₄120mL，其结果(　　 )

　 A．溶液的pH<7　　 B．得到澄清透明溶液

　 C．有沉淀生成　　 D．先有白色沉淀生成，后逐渐溶解
