20、如图所示，图线1表示的导体电阻为R₁，图线2表示的导体的电阻为R₂，则下列说法正确的是(　　 )

A 、R₁：R₂ =1：3

B、 R₁：R₂ =3：1

C 、将R₁与R₂串联后接于电源上，则电流比I₁：I₂=3：1　　　　

D、 将R₁与R₂并联后接于电源上，则电流比I₁：I₂=3：1

19、科学家研究发现，在月球表面：①没有空气　 ②重力加速度约为地球表面的1／6　 ③没有磁场。若宇航员登上月球后，在空中同一高处同时释放氢气球和铅球，忽略地球和其他星球对月球的影响，以下说法正确的是(　　 )

A．氢气球和铅球都处于完全失重状态

B．氢气球将加速上升，铅球将加速下落

C．氢气球和铅球都将下落，且同时落到月球表面

D．氢气球和铅球都将下落，但铅球先落到月球表面

18、如图所示，虚线a、b、c代表电场中的三个等势面，相邻等势面之间的电势差相等，即U_ab=U_bc，实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹，P、Q是这条轨迹上的两点，据此可知(　　 )

A、三个等势面中，a的电势最高　　

B、带电质点通过P点时的电势能较大

C、带电质点通过P点时的动能较大

D、带电质点通过P点时的加速度较大

17、如图所示，一电场的电场线分关于y轴(沿竖直方向)对称，O、M、N是y轴上的三个点，且OM=MN。则(　　 )

A．M点的电势比N点的电势高

B．将负电荷由O点移动到 P 点，电场力做正功

C．M、N两点间的电势差等于O、M两点间的电势差

D．在O点静止释放一带正电拉子．该粒子将沿y轴做直线运动

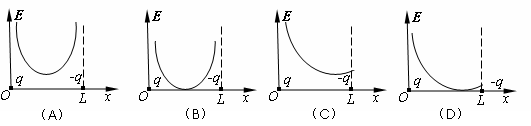

16、(2009年上海物理)两带电量分别为q和－q的点电荷放在x轴上，相距为L，能正确反映两电荷连线上场强大小E与x关系的是图(　　　 )

15、把一钢球系在一根弹性绳的一端，绳的另一端固定在天花板上，先把钢球托起如图所示，然后放手。若弹性绳的伸长始终在弹性限度内，关于钢球的加速度a、速度v随时间t变化的图象，下列说法正确的是(　　　 )

A．图b表示a--t图象，图c表示v--t图象　　

B．图b表示a--t图象，图a表示v--t图象

C．图d表示a--t图象，图c表示v--t图象　　

D．图d表示a--t图象，图a表示v--t图象

14、(2009年广东理科基础)船在静水中的航速为v₁，水流的速度为v₂。为使船行驶到河正对岸的码头，则v₁相对v₂的方向应为(　　 )

13、下面列举的事例中正确的是(　 　　 )

A．亚里士多德认为力不是维持物体运动的原因；

B．牛顿成功的测出了万有引力常量；

C．伽利略认为物体下落的快慢与物体的轻重无关；

D．胡克定律指出，在任何情况下，弹簧的弹力才与弹簧的形变量成正比。

6．图略

5．　 2　　 ，　 1：1 ，　 50%　 。(每空1分)
