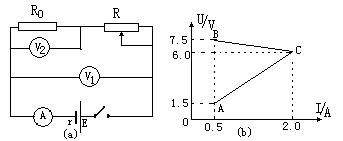

20．(12分)如图所示(a)电路，当变阻器的滑动片从一端滑到另一端的过程中两电压表的读数随电流表读数的变化情况如图(b)中的AC，BC两直线所示，不考虑电表对电路的影响。

　(1)电压表V_1、V₂的示数随电流表示数的变化图象应分别为U-I图象中的哪一条直线？

　(2)定值电阻R₀、变阻器的总电阻分别为多少？

　(3)试求出电源的电动势和内电阻。

　(4)变阻器滑动片从一端滑到另一端的过程中，变阻器消耗的最大电功率为多少？

(第20题)

19. 有一电阻，其阻值大约在40-50Ω之间，需要进一步测定其阻值，手边现有下列器材：

有两种可供选用的电路如图10-4-18所示，实验要求多测几组电流、电压值，以便画出电流－电压关系图．

为了实验能正常进行并减小测量误差，而且要求滑动变阻器便于调节，在实验中应选图　　　 　

所示的电路，应选代号是　　 　的电流表和代号

是　　 　的滑动变阻器．

18.在等边三角形的三个顶点a、b、c处，各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图。过c点的导线所受安培力的方向(　　　 )

　 A.与ab边平行，竖直向上　　　　　　　　　　　　　　

　 B.与ab边平行，竖直向下

　 C.与ab边垂直，指向左边

　 D.与ab边垂直，指向右边

17.如图所示,一矩形线框,从.abcd位置移动到a′b′c′d′位置的过程中,关于穿过线框的磁通量情况下列叙述正确的是(线框平行于纸面移动)(　　　　 )

A.一直增加

B.一直减少

C.先增加后减少

D.先增加,再减少直到零,然后再增加,然后再减少

16．下列说法中，正确的是：(　　　 )

(1)磁感强度是矢量，它的方向与通电导线在磁场中的受力方向相同；

(2)磁感强度的单位是特斯拉，1T=1N/A•m；

(3)磁通量的大小等于穿过磁场中单位面积磁感线的条数；

(4)磁通量的单位是韦伯，1Wb=1T•m²。

A．只有(2)(4)；　　　　　　　　 B．只有(2)(3)(4)；

C．只有(1)(3)(4)；　　　　　　 D．只有(1)(2)；

15．下列电路中，能使蜂鸣器发出声音的是(　　　 )

14、在用螺旋测微器测量金属导线的直径时，下述操作步骤中正确的是 [ ]

A．旋动旋钮K使测微螺杆P与小砧A接近，直至PA并拢，观察可动刻度H的零点与固定刻度G的零点是否恰好重合

B．旋动旋钮K测微螺杆P旋出，把被测金属导线放入螺杆P和小砧A之间的夹缝中，再使劲旋动旋钮K，直到螺杆P和小砧A紧紧夹住导线为止

C．由固定刻度G上读出导线直径的整毫米数，再从可动刻度H上读出其小数部分，读数时，尤其要注意G上半毫米刻度线是否已露出，再将两读数相加即得出导线的直径数值

D．为了减小测量误差，应在导线的同一部位测量3次，求其平均值即得该导线的直线d

13．如图2-60是测量电源电动势和内电阻的电路，关于误差说法正确的是

A．由于电流表的分压作用，使内电阻的测量值小于真实值；

B．由于电流表的分压作用，使内电阻的测量值大于真实值；

C．由于电压表的分流作用，使内电阻的测量值小于真实值；

D．测出的电动势比真实值小．

12．在测定电源的电动势和内阻的实验中，待测电池、开关和导线配合下列哪组仪器，可以达到测定目的(　　 )

A．一只电流表和一个滑动变阻器　 　　B．一只电流表和一只电压表

C．一只电流表和一个电阻箱　　　 　　D．一只电压表和一个电阻箱

11.如图10-2-16(甲)所示电路，电源电动势为E，内阻不计，滑动变阻器的最大阻值为R，负载电阻为R₀．当滑动变阻器的滑动端S在某位置时，R₀两端电压为E/2，滑动变阻器上消耗的功率为P．若将R₀与电源位置互换，接成图(乙)所示电路时，滑动触头S的位置不变，则(　　　 )

A．R₀两端的电压将小于E/2

B．R₀两端的电压将等于E/2

C．滑动变阻器上消耗的功率一定小于P

D．滑动变阻器上消耗的功率可能大于P
