3、如图所示的电路中，两平行金属板A、B水平放置，两板间的距离d=40 cm。电源电动势E=24V,内电阻r=1 Ω，电阻R=15 Ω。闭合开关S，待电路稳定后，将一带正电的小球从B板小孔以初速度v₀=4 m/s竖直向上射入板间。若小球带电量为q=1×10^-2 C,质量为m=2×10^-2 kg,不考虑空气阻力。那么，滑动变阻器接入电路的阻值为多大时，小球恰能到达A板?此时，电源的输出功率是多大？(取g=10 m/s²)

(06四川卷) 8　 23 W

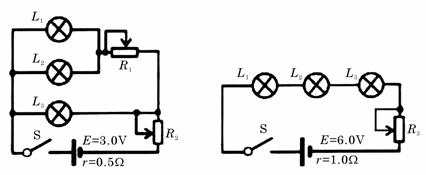

2、三只灯泡L₁、L₂和L₃的额定电压分别为1.5 V、1.5 V和2.5 V，它们的额定电流都为0.3 A.若将它们连接成图左、图右所示电路，且灯泡都正常发光，

(1)　　 试求题图1电路的总电流和电阻R₂消耗的电功率;

(2)　　 分别计算两电路电源提供的电功率，并说明哪个电路更节能。

(06重庆卷)

(1) 0.045 W

(2)图左的电功率2.7　W，图右的电功率1.8 W，图右电路比题23图左电路节能。

1、如图所示电路中，电阻R₁＝R₂＝R₃＝10Ω，电源内阻r＝5Ω，

电压表可视为理想电表．当开关S₁和S₂均闭合时，电压表的示数为10V．

　 (1)电阻R₂中的电流为多大? 1A

　 (2)路端电压为多大? 15V

　 (3)电源的电动势为多大? 20V

　 (4)当开关S₁闭合而S₂断开时，电压表的示数变为多大?16V

10、在“测定金属的电阻率”实验中，需要测量金属丝的长度和直径。现用最小分度为1 mm的米尺测量金属丝长度，图中箭头所指位置是拉直的金属丝两端在米尺上相对应的位置，测得的金属丝长度为

　　　　　 mm。在测量金属丝直径时，如果受条件限制，身边只有米尺1把和圆柱形铅笔1支。如何较准确地测量金属丝的直径？请简述测量方法：

(1)　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

(06四川卷)①972.0 mm②在铅笔上紧密排绕金属丝N匝，用米尺量出该N匝金属丝的宽度D,由此可以计算得出金属丝的平均直径为D/N

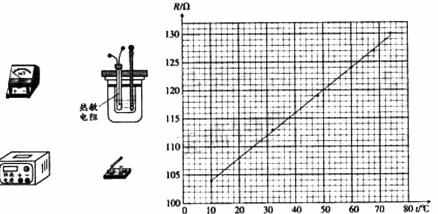

9、某实验小组探究一种热敏电阻的温度特性．现在器材：直流恒流电源(在正常工作状态下输出的电流恒定)、电压表，待测热敏电阻、保温容器、温度计、开关和导线等．(09广东卷)

(1)若用上述器材测量热敏电阻的阻的随温度变化的特性，请你在图的实物图上连线．

(2)实验的主要步骤：

①正确连接电路，在保温容器中注入适量冷水，接通电源，调节并记录电源输出的电流值；②在保温容器中添加少量热水，待温度稳定后，闭合开关，　　　　　　 ，　　　　　　 ，断开开关；

③重复第②步操作若干次，测得多组数据．

(3)实验小组算得该热敏电阻在不同温度下的阻值，并据此绘得图10的R-t关系图线，请根据图线写出该热敏电阻的R-t关系式：R=　　　　 +　　　　 t(Ω)(保留3位有效数字)

答案：(1)图略(2)记录电压表电压值、温度计数值 (3)R=100+0.395 t

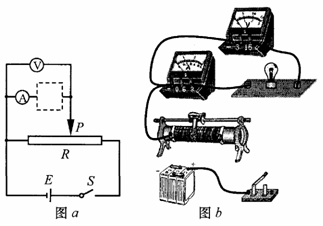

8、某同学利用图(a)所示的电路研究灯泡L₁(6V，1.5W)、L₂(6V，10W)的发光情况(假设灯泡电阻恒定)，图(b)为实物图。(08上海卷)

(1)他分别将L₁、L₂接入图(a)中的虚线框位置，移动滑动变阻器的滑片P，当电压表示数为6V时，发现灯泡均能正常发光。在图(b)中用笔线代替导线将电路连线补充完整。

(2)接着他将L₁和L₂串联后接入图(a)中的虚线框位置，移动滑动变阻器的滑片P，当电压表示数为6V时，发现其中一个灯泡亮而另一个灯泡不亮，出现这种现象的原因是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

答案：(1)如图b (2)由于R_L2比R_L1小得多，灯泡L₂分得的电压很小，虽然有电流渡过，但功率很小，不能发光。

7、2007年诺贝尔物理学奖授予了两位发现“巨磁电阻”效应的物理学家。材料的电阻随磁场的增加而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度。(08山东卷)

若图1为某磁敏电阻在室温下的电阻一磁感应强度特性曲线，其中R_B、R_O分别表示有、无磁场时磁敏电阻的阻值。为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值R_B。请按要求完成下列实验。

(l)设计一个可以测量磁场中该磁敏电阻阻值的电路,在图2的虚线框内画出实验电路原理图(磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为0.6~1.0T,不考虑磁场对电路其它部分的影响)。要求误差较小。

提供的器材如下：

A．磁敏电阻，无磁场时阻值Ro=150Ω

B．滑动变阻器R，全电阻约20Ω

C．电流表④，量程2.5mA，内阻约30Ω

D．电压表⑦，量程3v，内阻约3kΩ

E．直流电源E，电动势3v，内阻不计

F．开关S，导线若千

(2)正确接线后，将磁敏电阻置人待测磁场中．测量数据如下表：

根据上表可求出磁敏电阻的测量值R_B=＿＿＿＿＿＿Ω，

结合图l 可知待测磁场的磁感应强度B =＿＿＿＿＿＿T 。

　( 3 )试结合图l 简要回答，磁感应强度B 在0 ~0.2T 和0.4 ~1.0T 范围内磁敏电阻阻值的变化规律有何不同？

( 4 )某同学查阅相关资料时看到了图3 所示的磁敏电阻在一定温度下的电阻~磁感应强度特性曲线(关于纵轴对称)，由图线可以得到什么结论？

答案：( l )如右图所示　　 ( 2 ) 1500　　　 0.90 　( 3 )在0 ~0.2T 范围内，磁敏电阻的阻值随磁感应强度非线性变化(或不均匀变化)；在0 . 4 ~1 .0T 范围内，磁敏电阻的阻值随磁感应强度线性变化(或均匀变化) ( 4 )磁场反向．磁敏电阻的阻值不变。

6、右图为一正在测量中的多用电表表盘. (08宁夏卷)

(1)如果是用×10档测量电阻，则读数为　　 　　　。

(2)如果是用直流10 mA档测量电流，则读数为　　 　　　mA。

　 (3)如果是用直流5 V档测量电压，则读数为　 　　　　　V。

答案：Ⅰ．(1)60 (2)7.18　 (3)3.59

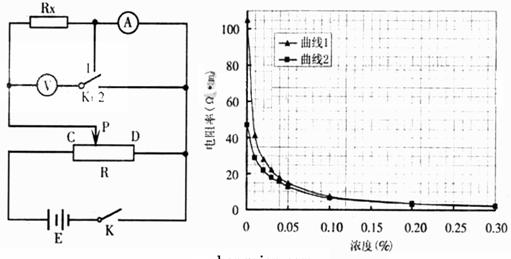

5、某研究性学习小组设计了题22图3所示的电路，用来研究稀盐水溶液的电阻率与浓度的关系.图中E为直流电源，K为开关，K₁为单刀双掷开关，V为电压表，A为多量程电流表，R为滑动变阻器，R_x为待测稀盐水溶液液柱.

①实验时，闭合K之前将R的滑片P置于　　　　　　 (填“C”或“D”)端；当用电流表外接法测量R_x的阻值时，K₁应置于位置　　　　　　 (填“1”或“2”).

②在一定条件下，用电流表内、外接法得到R_x的电阻率随浓度变化的两条曲线如题22图4所示(不计由于通电导致的化学变化).实验中R_x的通电面积为20 cm²，长度为20 cm，用内接法测量R_x的阻值是3500Ω，则其电阻率为　　　　 Ω·m，由图中对应曲线　　　　

(填“1”或“2”)可得此时溶液浓度约为　　　　 %(结果保留2位有效数字).

(08重庆卷)答案：(2)①　 D　　 　　　1　　 ②　 35　 　　　1　　 (或1.1----1.4)

4、图为用伏安法测量电阻的原理图。图中， 为电压表，内阻为4000Ω；为电流表，内阻为50Ω。E为电源，R为电阻箱，R_x为待测电阻，S为开关。(08四川卷)

　　 (l)当开关闭合后电压表读数U＝l.6V，电流表读数I＝2.0mA。若将作为测量值，所得结果的百分误差是_________。20%

　　 (2)若将电流表改为内接。开关闭合后，重新测得屯压表读数和电流表读数，仍将电压表读数与电流表读数之比作为测量值，这时结果的百分误差是______________。5%

　 (百分误差 )
