5.波的叠加

在一根水平长绳的两端分别向上抖动一下，就分别右两个凸起状态1和2在绳上相向传播。它们在相遇后，彼此穿过，都保持各自的运动状态继续传播，彼此都没有受到影响。

观察一下：在它们相遇过程中，绳上质点的最大位移出现在什么位置？每个点都有可能达到这个位移吗？

在同一根绳子上，各种频率的波传播速度都是相同的。

4.描绘单摆的振动图象

对同一个单摆，如果两次拉出木板得到的图形分别如a、b所示，说明两次拉木板的速度之比为3∶2。

　　 对摆长不同的单摆，如果两次拉木板速度相同，说明摆的周期之比为3∶2，摆长之比为9∶4。

3.卡文迪许实验

左下图是卡文迪许扭秤实验的示意图。其中固定在T形架上的小平面镜起着非常大的作用。利用光的反射定律可以把T形架的微小转动放大到能够精确测量的程度。设小平面镜到刻度尺的距离为L，T形架两端固定的两个小球中心相距为l，设放置两个大球m^/ 后，刻度尺上的反射光点向左移动了Δx，那么在万有引力作用下，小球向大球移动了多少？ 

1.用油膜法估测分子的大小

实验前应预先计算出每滴油酸溶液中纯油酸的实际体积：先了解配好的油酸溶液的浓度，再用量筒和滴管测出每滴溶液的体积，由此算出每滴溶液中纯油酸的体积V。

油膜面积的测量：油膜形状稳定后，将玻璃板放在浅盘上，将油膜的形状用彩笔画在玻璃板上；将玻璃板放在坐标纸上，以1cm边长的正方形为单位，用四舍五入的方法数出油膜面积的数值S(以cm²为单位)。

由d=V/S算出油膜的厚度，即分子直径的大小。

2加速度和力的关系 加速度和质量的关系

两个相同的小车并排放在光滑水平桌面上，小车前端系上细线，线的另一端跨过定滑轮各挂一个小盘，盘里分别放有不同质量的砝码。小车所受的水平拉力F的大小可以认为等于砝码(包括砝码盘)的重力大小。小车后端也系有细线，用一只夹子夹住两根细线，控制两辆小车同时开始运动和结束运动。

由于两个小车初速度都是零，运动时间又相同， s=at²∝a，只要测出两小车位移s之比就等于它们的加速度a之比。

实验结果是：当小车质量相同时，a∝F，当拉力F相等时，a∝1/m。

实验中用砝码(包括砝码盘)的重力G的大小作为小车所受拉力F的大小，这样做会引起什么样的系统误差？怎样减小这个系统误差？

14.用多用电表探索黑箱内的电学元件

设定黑箱上有三个接点，两个接点间最多只能接一个元件；黑箱内所接的元件不超过两个。

测量步骤和判定：

⑴用直流电压挡测量，A、B、C三点间均无电压；说明箱内无电源。

⑵用欧姆挡测量，A、C间正、反接阻值不变，说明A、C间有一个电阻。⑶用欧姆挡测量，黑表笔接A红表笔接B时测得的阻值较小，反接时测得的阻值较大，说明箱内有一个二极管，可能在AB间，也可能在BC间，如右图中两种可能。

⑷用欧姆挡测量，黑表笔接C红表笔接B测得阻值比黑表笔A红表笔接B时测得的阻值大，说明二极管在AB间。所以黑箱内的两个元件的接法肯定是右图中的上图。

12.测定金属的电阻率

被测电阻丝的电阻较小，所以选用电流表外接法；本实验不要求电压调节范围，可选用限流电路。因此选用上面左图的电路。开始时滑动变阻器的滑动触头应该在右端。本实验通过的电流不宜太大，通电时间不能太长，以免电阻丝发热后电阻率发生明显变化。

13用电流表和电压表测电池的电动势和内电阻

根据闭合电路欧姆定律：E=U+Ir，本实验电路中电压表的示数是准确的，电流表的示数比通过电源的实际电流小，所以本实验的系统误差是由电压表的分流引起的。为了减小这个系统误差， 电阻R的取值应该小一些，所选用的电压表的内阻应该大一些。

为了减小偶然误差，要多做几次实验，多取几组数据，然后利用U-I图象处理实验数据：将点描好后，用直尺画一条直线，使尽量多的点在这条直线上，而且在直线两侧的点数大致相等。这条直线代表的U-I关系的误差是很小的。它在U轴上的截距就是电动势E(对应的I=0)，它的斜率的绝对值就是内阻r。(特别要注意：有时纵坐标的起始点不是0，求内阻的一般式应该是r=|ΔU/ΔI |)。

为了使电池的路端电压变化明显，电池的内阻宜大些。(选用使用过一段时间的1号电池)

11．把电流表改装为电压表

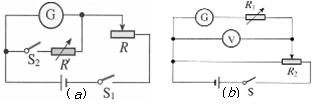

⑴、用图(a)测定电流表内阻r_g，方法是：先断开S₂，闭合S₁，调节R，使电流表满偏；然后闭合S₂，调节R^/，使电流表达到半满偏。当R比R^/大很多时，可以认为r_g=R^/。(当R比R^/大很多时，调节R^/基本上不改变电路的总电阻，可认为总电流不变，因此当电流表半满偏时，通过R^/的电流也是满偏电流的一半，两个分路的电阻相等)。实际上，S₂闭合后，总电阻略有减小，总电流略有增大，当电流表半满偏时，通过R^/的电流比通过电流表的电流稍大，即R^/比r_g稍小，因此此步测量的系统误差，总是使r_g的测量值偏小。其中R不必读数，可以用电位器，R^/需要读数，所以必须用电阻箱。

根据r_g、I_g和扩大后的量程，计算出需要给电流表串联的电阻R₁的值。

⑵、用(b)图把改装的电压表和标准电压表进行校对。校对要每0.5V校对一次，所以电压要从零开始逐渐增大，因此必须选用分压电路。

百分误差的计算：

如果当改装电压表示数为U时，标准电压表示数为U ^/ ，则这时的百分误差为|U-U ^/ | / U ^/。

如果校对时发现改装电压表的示数总是偏大，则应该适当增大R₁的阻值(使表头的分压减小一些)，然后再次重新进行校对。

9.测定玻璃折射率

实验原理：如图所示，入射光线AO由空气射入玻璃砖，经OO¹后由O¹B方向射出。作出法线NN¹，则折射率

n=Sinα/Sinγ

伏安法测电阻有a、b两种接法，a叫(安培计)外接法，b叫(安培计)内接法。外接法的系统误差是由电压表的分流引起的，测量值总小于真实值，小电阻应采用外接法；内接法的系统误差是由电流表的分压引起的，测量值总大于真实值，大电阻应采用内接法。如果无法估计被测电阻的阻值大小，可以利用试触法：如图将电压表的左端接a点，而将右端第一次接b点，第二次接c点，观察电流表和电压表的变化，若电流表读数变化大，说明被测电阻是大电阻，应该用内接法测量；若电压表读数变化大，说明被测电阻是小电阻，应该用外接法测量。(这里所说的变化大，是指相对变化，即ΔI/I和ΔU/U)。

(1)滑动变阻器的连接

滑动变阻器在电路中也有a、b两种常用的接法：a叫限流接法，b叫分压接法。分压接法被测电阻上电压的调节范围大。当要求电压从零开始调节，或要求电压调节范围尽量大时应该用分压接法。用分压接法时，滑动变阻器应该选用阻值小的；用限流接法时，滑动变阻器应该选用阻值和被测电阻接近的。

(2)实物图连线技术

无论是分压接法还是限流接法都应该先把伏安法部分接好；对限流电路，只需用笔画线当作导线，从电源正极开始，把电源、电键、滑动变阻器、伏安法四部分依次串联起来即可(注意电表的正负接线柱和量程，滑动变阻器应调到阻值最大处)。

对分压电路，应该先把电源、电键和滑动变阻器的全部电阻丝三部分用导线连接起来，然后在滑动变阻器电阻丝两端之中任选一个接头，比较该接头和滑动触头两点的电势高低，根据伏安法部分电表正负接线柱的情况，将伏安法部分接入该两点间。

(3)描绘小电珠的伏安特性曲线

因为小电珠(即小灯泡)的电阻较小(10Ω左右)所以应该选用安培表外接法。

小灯泡的电阻会随着电压的升高，灯丝温度的升高而增大，所以U-I曲线不是直线。为了反映这一变化过程，灯泡两端的电压应该由零逐渐增大到额定电压。所以滑动变阻器必须选用分压接法。在上面实物图中应该选用右面的那个图，开始时滑动触头应该位于左端(使小灯泡两端的电压为零)。

由实验数据作出的I-U曲线如右，说明灯丝的电阻随温度升高而增大，也就说明金属电阻率随温度升高而增大。(若用U-I曲线，则曲线的弯曲方向相反。)

若选用的是标有“3.8V 0.3A”的小灯泡，电流表应选用0-0.6A量程；电压表开始时应选用0-3V量程，当电压调到接近3V时，再改用0-15V量程。

7.用单摆测定重力加速度

摆长的测量：让单摆自由下垂，用米尺量出摆线长L^/(读到0.1mm)，用游标卡尺量出摆球直径(读到0. 1mm)算出半径r，则摆长L=L^/+r

开始摆动时需注意：摆角要小于5°(保证做简谐运动)；不要使摆动成为圆锥摆。

必须从摆球通过最低点时开始计时，测出单摆做50次全振动所用时间，算出周期的平均值T。

改变摆长重做几次实验，计算每次实验得到的重力加速度，再求这些重力加速度的平均值。

8用描迹法画出电场中平面上等势线

实验所用的电流表是零刻度在中央的电流表，在实验前应先测定电流方向与指针偏转方向的关系：将电流表、电池、电阻、导线按图1或图2 连接，其中R是阻值大的电阻，r是阻值小的电阻，用导线的a端试触电流表另一端，就可判定电流方向和指针偏转方向的关系。　

该实验是用恒定电流的电流场模拟静电场。与电池正极相连的A电极相当于正点电荷，与电池负极相连的B相当于负点电荷。白纸应放在最下面，导电纸应放在最上面(涂有导电物质的一面必须向上)，复写纸则放在中间。

6.验证机械能守恒定律

验证自由下落过程中机械能守恒，图示纸带的左端是用夹子夹重物的一端。

⑴要多做几次实验，选点迹清楚，且第一、二两点间距离接近2mm的纸带进行测量。

⑵用刻度尺量出从0点到1、2、3、4、5各点的距离h₁、h₂、h₃、h₄、h₅，利用“匀变速直线运动中间时刻的即时速度等于该段位移内的平均速度”，算出2、3、4各点对应的即时速度v₂、v₃、v₄，验证与2、3、4各点对应的重力势能减少量mgh和动能增加量是否相等。

⑶由于摩擦和空气阻力的影响，本实验的系统误差总是使

⑷本实验不需要在打下的点中取计数点。也不需要测重物的质量。
