10．在做“研究匀变速直线运动”的实验时，某同学得到一条用打点计时器打下的纸带，并在其上取了A、B、C、D、E、F等6个计数点(每相邻两个计数点间还有4个打点计时器打下的点，本图中没有画出)打点计时器接的是220V、50Hz的交变电流。他把一把毫米刻度尺放在纸带上，其零刻度和计数点A对齐。

　 ⑴按照有效数字的读数规则读出相邻计数点AB、BC、CD、DE、EF间的距离s₁、s₂、s₃、s₄、s₅，它们依次为______cm、______cm、______cm、______cm、______cm。

　 ⑵由以上数据计算打点计时器在打B、C、D、E各点时,物体的即时速度v_B、v_C、v_D、v_E依次是______m/s、______m/s、______m/s、______m/s。

　 ⑶根据以上结果,试用两种不同的方法计算该物体的加速度a。

　 ⑷根据⑵中得到的数据,试在右边所给的坐标系中，用做v-t图象的方法，从图象中求物体的加速度a.。要标明坐标及其单位，单位大小要取得合适，使作图和读数方便，并尽量充分利用坐标纸).试说明为什么用图象法求加速度的偶然误差比较小?

　 ⑸从图象上求纸带上的A、F点所对应的物体的即时速度v_A=______m/s，v_F=______m/s，并由此计算:当打点计时器打下A点的时刻，物体已经从静止开始做匀加速运动_____s了。

　 ⑹如果当时电网中交变电流的频率是f=49Hz，而做实验的同学并不知道，那么由此引起的系统误差将使加速度的测量值比实际值偏_______，理由是：___________________________。

8．某同学用天平称量一只小铁球的质量。他将被测物体放在天平左盘内，在右盘内放有16g砝码，将游码移到如图位置时天平恰好平衡。则被测物体的质量为__________g。请在图中画出在调节天平横梁水平时游码应该处在的位置。

9．右下图是一个弹簧秤的示意图,该弹簧秤的量程为_______N。由图中读出的测量值应为__________N。

7．实验室用水银气压计测量大气压时刻度尺和游标的位置如右图所示.由此可以读出当时的大气压为_________mmHg=________________Pa.

6．右图是千分尺的示意图.⑴图中所标的各部分依次叫做:

①__________,②___________,③__________.

④___________,⑤_________,⑥__________ .

⑵在测量时,当②快要接触被测物体时,要停止使

用_____,改用_______,目的是既可以__________,又能_________________.

⑶千分尺中的精密螺纹的螺距为________mm,其

可动刻度部分分为50等分,每一小格表示______mm.

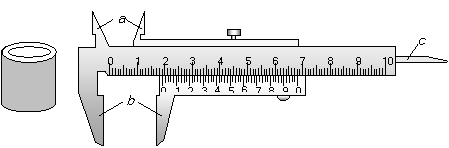

5．如图是一个游标卡尺。

⑴图中a、b、c分别叫做________、_________、____________.

⑵如图有一个小型气缸,欲测量其所用材料的体积V,需要测量①高度H,②深度h,③外径D,④内径d,应该分别用游标卡尺的哪一部分?(用字母表示)___,___,___.

⑶在测量外径时，游标卡尺的尺面应该跟气缸底面垂直还是平行?________.为减小偶然误差,要求测量4四次,那么每测量一次后应将气缸绕中心轴转动______度.

⑷用测量结果表示V的表达式为:_____________.

4．用螺旋测微器测量长度时,可以精确到______m,读数应该读到______mm.读出下列四种情况下的测量结果。

　 ⑴　　　 ⑵　　　　 ⑶　　　　　　　 ⑷

　 ⑴_________mm。⑵_________cm。　 　⑶____________m。　　　　 ⑷_________×10^-3m。

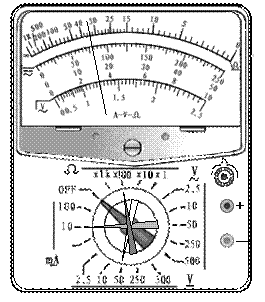

3．多用电表表头的示意图如右。

　⑴当指针位置如图中灰三角箭头所示,则测量的是______,测量结果为___________.

　 ⑵当指针位置如图中白三角箭头所示,则测量的是______,测量结果为___________.

　 ⑶当指针位置如图中黑三角箭头所示,则测量的是______,测量结果为___________.

　 ⑸无论用多用电表进行何种(直流)测量，电流都应该从______表笔经______插孔流入电表。

2．按照有效数字规则读出下列电表的测量值.

　⑴　　　　　　　　　　　　　　　　　 ⑵

　 接0~3V量程时读数为________V.　　　　 接0~3A量程时读数为_______A.

　　 接0~15V量程时读数为_______V.　　　　 接0~0.6A量程时读数为______A.

1．按照有效数字规则读出以下各游标尺的测量值.

　⑴　　　　　　　　　　　　　　　　　　 ⑵

读数为_____________cm.　　　　　　　 读数为_____________mm.

⑶　　　　　　　　　　　　　　　　　　 ⑷

读数为____________m.　　　　　　　　 读数为_____________cm.

　 ⑸

　　　　　　　　　　　　　　 读数为_____________cm.

例1．略测定玩具手枪子弹射出时的初速度。除玩具手枪外，所给的测量仪器为：

⑴只有秒表；⑵只有米尺。

解：⑴若只有秒表，可如图(a)，将玩具手枪从地面竖直向上发射子弹，用秒表记下从发射到子弹落会地面所用的时间t，则子弹上升的时间为t/2，故子弹初速度v₀=gt/2。⑵若只有米尺，可如图(b)，将玩具手枪子弹从某一高度处水平射出，用米尺测量射出时离地面的高度h和水平射程s，则子弹初速度。

例2．利用如图所示的一只电压表、一个电阻箱和一个电键，测量一个电池组的电动势和内电阻。画出实验电路图，并用笔画线作导线将所给器材连接成实验电路。用记录的实验数据写出电动势和内电阻的表达式。

解：与学生实验相比，用电阻箱代替了电流表。由于电压可测，由电压、电阻就可以算出电流。电路图如右。实验方法有两种：

⑴改变电阻箱阻值，读出两组外电阻和对应的路端电压值R₁、U₁、R₂、U₂，根据闭合电路欧姆定律列出两种情况下的方程，。

解这个方程组可得E和r：。

⑵改变电阻箱阻值，读出电压表对应的示数，多测几组数据，利用U-I图象求电动势和内电阻。这样偶然误差会更小一些。

该实验的系统误差是由于电压表的分流引起的。所以选取电阻箱阻值时不宜太大，电压表则应该选用内阻较大的。

如果只给出电阻箱和电流表，同样可以测量电源的电动势和内电阻。

例3．某同学在研究弹簧振子的周期和振子质量的关系时，利用同一根弹簧，记录了不同振子质量对应的周期值如下表：

他在T-m坐标系中根据此表描点后发现T、m间不是正比关系，而好象是T ²∝m关系，请你进一步验证这一猜想是否正确？

解：可以根据表中的T值计算出相应的T ²值填入表中，画出对应的 T ²-m图象。如果所描出的点很接近在一条过原点的直线上，就可以确认T ²∝m关系成立。

在给出的表中增加一行对应的T ²(s²)值：　

　如图作出T ²-m图象：得到的6个点可以认为在同一条直线上，因此可以确定T²∝m关系成立。

例4．某同学利用一架固定好的自动相机，用同一张底片多次曝光的方法，拍下了一辆小轿车启动后不久做匀加速直线运动的照片。相邻两次曝光的时间间隔为2.0s。已知小轿车的车长为4.5m．他用刻度尺测量照片上的长度关系，结果如图所示。请你估算这辆小轿车的加速度a和小轿车在照片中第2个像所对应的时刻的即时速度大小v。

解：从照片上可得，刻度尺的1厘米相当于实际长度3m。量出前后两段位移分别为4.00cm和6.70cm，对应的实际位移分别为12m和20.1m，由ΔS=aT²可得a=2.0m/s²，再根据这4秒内的平均速度等于中间时刻的即时速度，可得照片中第2个像对应的速度v=8.0m/s。

例5．如图所示，是用高电阻放电法测电容的实验电路图。其原理是测出电容器在充电电压为U时所带的电荷量Q，从而求出其电容C。该实验的操作步骤如下：

⑴按电路图接好实验电路；

⑵接通电键S，调节电阻箱R的阻值，使微安表的指针接近满刻度．记下这时的电压表读数U₀=6.2V和微安表读数I₀=490μA；

⑶断开电键S并同时开始计时，每隔5s或10s读一次微安表的读数i，将读数记录在预先设计的表格中；

⑷根据表格中的12组数据，以t为横坐标，i为纵坐标，在坐标纸上描点(右图中用“×”表示)。根据以上实验结果和图象，可以估算出当电容器两端电压为U₀时该电容器所带的电荷量Q₀约为_________C，从而算出该电容器的电容约为________F。

解：按照图中的点，用光滑曲线把它们依次连接起来，得到i-t图线，图线和横轴所围的面积就是放电量，即原来电容器的带电量。每小格相当于2.5×10^-4C，用四舍五入法数得小方格有32个，所以Q₀=8×10^-3C。再由C= Q₀/ U₀，得C=1.3×10^-3F。

例6．某同学在做探究弹力和弹簧伸长的关系的实验中，设计了如图所示的实验装置。所用的钩码每只的质量都是30g，他先测出不挂钩码时弹簧的自然长度，再将5个钩码逐个挂在弹簧的下端，每次都测出相应的弹簧总长度，将数据填在了下面的表中。(弹力始终未超过弹性限度，取g=9.8m/s²)

⑴试根据这些实验数据在右图给定的坐标纸上作出弹簧所受弹力大小F跟弹簧总长L之间的函数关系图线，说明图线跟坐标轴交点的物理意义。

　 ⑵上一问所得图线的物理意义?该弹簧的劲度k是多大?

解：⑴根据实验数据在坐标纸上描出的点，基本上在同一条直线上。可以判定F和L间是一次函数关系。画一条直线，使尽可能多的点落在这条直线上，不在直线上的点均匀地分布在直线两侧。该图线跟横轴交点的横坐标表示弹簧的原长。

⑵图线的物理意义是表明弹簧的弹力大小和弹簧伸长量大小成正比。由可得k=25N/m。

例7．在上海市青少年校外活动营地“东方绿舟”内有一个绿色能源区，同学们可以在这里做太阳能和风能的研究性实验。某同学为了测定夏季中午单位面积上、单位时间内获得的太阳能，制作了一个太阳能集热装置、实验器材有：(a)内壁涂黑的泡沫塑料箱一个，底面积为1m²；(b)给你盛水塑料袋一个；(c)温度计一个；(d)玻璃板一块(约1m²)。如右图所示。

有一块斜坡草地，太阳光垂直照射到草地表面，请将上述实验器材按实验设计要求画在右图中。

已知水的比热容c，被水吸收的热量Q与水的质量m、水温升高量△t间的关系是Q＝cm△t，则为了测定中午单位面积上、单位时间内获得的太阳能，除了需要测量m、△t外，还应测量的物理量是　　 。本实验会有一定误差，试写出一条产生误差的主要原因：　　　　　　　　 。

解：装置图如右。还应该测量的物理量是温度t。产生误差的主要原因是太阳能没有全部被水吸收。
