15.光电效应实验

把一块擦得很亮的锌板连接在灵每验电器上，用弧光灯照锌板，验电器的指针就张开一个角度，表明锌板带了电.进一步检查知道锌板带(　 )电。这表明在弧光灯的照射下，锌板中有一部分(　　 )从表面飞了出去锌板中少了(　 )，于是带(　 )电。

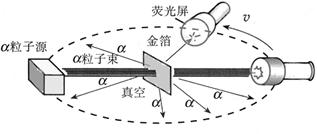

14.α粒子散射实验

全部装置放在真空中。荧光屏可以沿着图中虚线转动，用来统计向不同方向散射的粒子的数目。观察结果是，绝大多数α粒子穿过金箔后基本上仍沿原来方向前进，但是有少数α粒子发生了较大的偏转。

13.伦琴射线管

电子被高压加速后高速射向对阴极，从对阴极上激发出X射线。在K、A间是阴极射线即高速电子流，从A射出的是频率极高的电磁波，即X射线。

X射线粒子的最高可能的频率可由Ue=hν计算。

12.小孔衍射和泊松亮斑

小孔衍射和泊松亮斑的中心都是亮斑。区别是：泊松亮斑中心亮斑周围的暗斑较宽。

11.单缝衍射

从图中看出：当狭缝宽度在0.5mm以上时，缝越窄亮斑也越窄；当狭缝宽度在0.5mm一下时，缝越窄中央亮条越宽，整个亮斑范围越宽，亮纹间距越大。

10.研究电磁感应现象

首先要查明电流表指针偏转方向和电流方向的关系(方法与画电场中平面上等势线实验相同)。

电键闭合和断开时、电键闭合后滑动变阻器的滑动触头移动过程中、电键闭合后线圈A在B中插入、拔出时，都会发现电流表指针发生偏转，说明有电流产生。而电键保持闭合、滑动触头不动、线圈A 在B中不动时，电流表指针都不动，说明无电流产生。

结论：闭合电路中有感应电流产生的充要条件是穿过闭合电路的磁通量发生变化。

9.磁电式电表原理

圆柱形铁芯的作用是在磁铁两极和铁芯间生成均匀地辐向分布的磁场。不管线圈转到什么角度，线圈平面都跟磁感线平行，线圈受到的安培力矩的大小只跟电流大小成正比。线圈绕在铝框上，线圈的两端分别和两个螺旋弹簧相接，被测电流由这两个弹簧流入线圈。铝框可以起到电磁阻尼的作用。指针偏转方向与电流方向有关。因此根据指针偏转方向，可以知道被测电流方向。

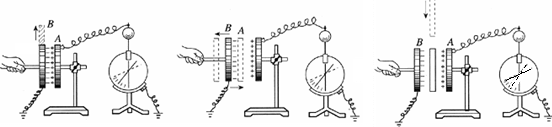

8.平行板电容器的电容

静电计是测量电势差的仪器。指针偏转角度越大，金属外壳和上方金属小球间的电势差越大。在本实验中，静电计指针和A板等电势，静电计金属壳和B板等电势，因此指针偏转角越大表示A、B两极板间的电压越高。

　　 本实验中，极板带电量不变。三个图依次表示：正对面积减小时电压增大；板间距离增大时电压增大；插入电介质时电压减小。由知，这三种情况下电容分别减小、减小、增大。因此可以确定C和S、d、ε的关系是。

思考：如何测量电容器两极板间的电压？

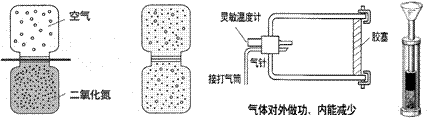

7. 绝热过程，做功改变物体内能

用打气筒向容器中打气到一定压强，稳定后读出灵敏温度计的读数。打开卡子，气体迅速冲开胶塞，温度将会明显降低。(ΔU=Q+W，作用时间极短，来不及热交换，是绝热过程，因此Q=0，而W为负，所以ΔU必然为负，即气体内能减小，温度降低)。

迅速向下压活塞，玻璃气缸内的硝化棉会燃烧起来(ΔU=Q+W，也是绝热过程，Q=0，W为正，所以ΔU为正，气体内能增大，温度升高，达到硝化棉的燃点，因此被点燃)。这就是柴油机的工作原理。

6.扩散现象

装有无色空气的广口瓶倒扣在装有红棕色二氧化氮气体的广口瓶上，中间用玻璃板隔开。抽去玻璃板，过一段时间可以发现，两种气体混合在一起，上下两瓶气体的颜色变得均匀一致。

扩散现象也证明分子在做永不停息的无规则运动。

从热力学第一定律分析一下：设环境温度不变。在扩散过程中，瓶中气体将吸热还是放热？这个实验也证明扩散现象有方向性。
