5．如图所示，一根长为L的轻杆OA，O端用铰链固定，另一端固定着一个小球A，轻杆靠在一个质量为M、高为h的物块上．若物块与地面摩擦不计，则当物块以速度v向右运动至杆与水平方向夹角为θ时，小球A的线速度大小为(　 　　　)

A．　 　　B．　

C．　 　　D．

4．如图所示电路中，电源的内阻为r．在滑动变阻器的滑片P向上端a滑动过程中，两电表的示数变化情况为(　　　 )

A．电压表示数减小，电流表示数增大　　　　 B．电压表示数增大，电流表示数减少

C．两电表示数都增大　　　　　　　　　　　 D．两电表示数都减小

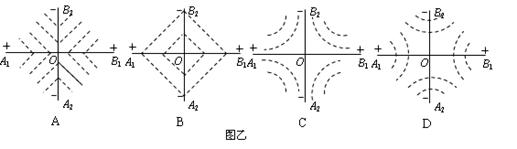

3．研究表明，无限大的均匀带电平面在周围空间会形成与平面垂直的匀强电场．现有两块无限大的均匀绝缘带电平面，一块带正电，一块带负电，把它们正交放置如图甲所示，单位面积所带电荷量的数值相等．图甲中直线A₁B₁和A₂B₂分别为带正电的平面和带负电的平面与纸面正交的交线，O为两交线的交点．则图乙中能正确反映等势面分布情况的是(　　　 )

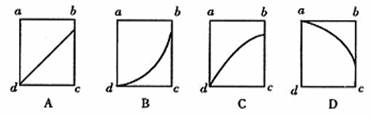

1．如图所示，光滑水平桌面上，一小球以速度v向右匀速运动，当它经过靠近桌边的竖直木板的ad边正前方时，木板开始作自由落体运动．若木板开始运动时，cd边与桌面相齐，则小球在木板上的正投影轨迹是(　　　 )

2．如图所示，电量为Q₁、Q₂的两个正点电荷分别置于A点和B点，两点相距L．在以L为直径的光滑绝缘的半圆环上，穿有负点电荷q(不计重力)且在P点平衡，PA与AB夹角为α，则应为(　　 )

A．　　 B．　 C．　　 D．

19．(实验班做)如图甲所示，两个几何形状完全相同的平行板电容器PQ和MN，水平置于水平方向的匀强磁场中(磁场区域足够大)，两电容器极板的左端和右端分别在同一竖直线上，已知P、Q之间和M、N之间的距离都是d，极板厚度不计，板间电压都是U，两电容器的极板长相等。今有一电子从极板PQ中轴线左边缘的O点，以速度v₀沿其中轴线进入电容器，做匀速运动。此后经过磁场偏转又沿水平方向进入到电容器MN之间，且沿MN的中轴线做匀速运动，再经过磁场偏转又通过O点沿水平方向进入电容器PQ之间，如此循环往复。已知电子质量为m，电荷量为e。不计电容之外的电场对电子运动的影响。

⑴试分析极板P、Q、M、N各带什么电荷？

⑵求Q板和M板间的距离x；

⑶若只保留电容器右侧区域的磁场，如图乙所示。电子仍从PQ极板中轴线左边缘的O点，以速度v₀沿原方向进入电容器，已知电容器极板长为，则电子进入电容器MN时距MN中心线的距离？要让电子通过电容器MN后又能回到O点，还需在电容器左侧区域加一个怎样的匀强磁场？

18．如图所示，距离为L的两块平行金属板A、B竖直固定在表面光滑的绝缘小车上，并与车内电动势为U的电池两极相连，金属板B下开有小孔，整个装置质量为M，静止放在光滑水平面上。一个质量为m带正电q的小球以初速度v₀沿垂直于金属板的方向射入小孔，若小球始终未与A板相碰，且小球的电量不影响金属板间的电场。

⑴当小球在A、B板之间运动时，车和小球各做什么运动？加速度各是多少？

⑵假设小球经过小孔时系统的电势能为零，则系统电势能的最大值是多少？

⑶从小球进入小孔到系统电势能最大过程，小车和小球间相对位移是多大？

17．甲图为质谱仪的原理图．带正电粒子从静止开始经过电势差为U的电场加速后，从G点垂直于MN进入偏转磁场．该偏转磁场是一个以直线MN为上边界、方向垂直于纸面向外的匀强磁场，磁场的磁感应强度为B，带电粒子经偏转磁场后，最终到达照相底片上的H点。测得G、H间的距离为 d，粒子的重力可忽略不计。求：

⑴求该粒子的比荷q/m；

⑵若偏转磁场的区域为圆形，且与MN相切于G点，如图乙所示，其它条件不变。要保证上述粒子从G点垂直于MN进入偏转磁场后不能打到MN边界上(MN足够长)，求磁场区域的半径应满足的条件。

16．如图所示，质量为m=50g，长l=10cm的铜棒，用长度亦为l的两根轻软导线水平悬吊在竖直向上的匀强磁场中，磁感应强度B=0.5T。未通电时，轻线在竖直方向，通入恒定电流后，棒向外偏转的最大角度θ=37°。求：此棒中恒定电流的大小。

15．一列横波上有相距4m的A、B两点，波的传播方向是由A向B。如图所示的是A、B两质点的振动图象，若这列波的波长大于2m，求：

⑴质点振动的周期T；

⑵这列波可能的波速。

14．一个允许通过的最大电流为2 A的电源和一个变阻器接成如图(甲)所示的电路，变阻器的总阻值为R₀=22Ω。电源路端电压U随外电阻的变化规律如图(乙)所示，图中U=12V的直线为U-R图线的渐近线。求：

⑴电源电动势和内电阻；

⑵AB间空载时输出电压的变化范围；

⑶为保证无论怎样调节滑动变阻器都不毁坏电源，AB间所接负载的最小阻值R。
