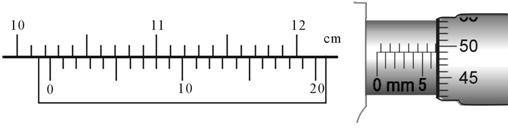

22．(6分)图甲是用一主尺最小分度为1mm，游标上有20个分度的游标卡尺测量一工件的长度，结果如图所示，可以读出此工件的长度为__________m；图乙是用螺旋测微器测量某一圆筒内径时的示数，此读数为　　m。

甲　　　　　　　　　乙

21．如图所示，abcd为两条水平放置且相互平行的金属导轨，相距L，左右两端点连接一阻值为R的定值电阻，轨道中央有一根质量为m的导体棒MN垂直放在两轨道上，与两轨道接触良好，其它电阻不计，整个装置置于磁感应强度为B的匀强磁场中，棒MN在外力作用下做简谐振动，其振动周期为T，振幅为A，通过中心位置速度为,则一个周期内外力做了多少功(　)

A．　　 　　　 B．

C． 　　　 D．

第Ⅱ卷(非选择题包括10小题，共174分)

20．如图所示，子弹水平射入放在光滑水平地面上静止的木块，子弹未穿透木块，此过程产生的内能为，那么此过程木块动能可能增加了(　)

A．　　　 B．　　　 C．　　　　 D．

19．如图所示，图中五点均在匀强电场中，它们刚好是一个圆的四个等分点和圆心。已知电场线与圆所在平面平行。下列有关圆心O和等分点a的电势、电场强度的相关描述正确的是(　)

A．a点的电势为6V　　　　　 　　　　 B．a点的电势为－2V

C．O点的场强方向指向a点　　 　　　 D．O点的场强方向指向电势为2V的点

18．原来静止的原子核衰变出α粒子的动能为E_k0，假设衰变时产生的能量全部以动能形式释放出来，则此衰变过程的质量亏损是(　)

A．　　　　 B．　　　　 C．　　　 D．

17．如图所示,在双缝干涉实验中，若把单缝S从双缝S₁、S₂的中心对称轴位置稍微向上移动，则(　)

A．不再产生干涉条纹

B．仍可产生干涉条纹,其中央亮条纹的位置不变

C．仍可产生干涉条纹,其中央亮条纹的位置略上移

D．仍可产生干涉条纹,其中央亮条纹的位置略下移

16．一列沿x正方向转播的简谐波t=0时刻的波形如图所示，t=0.2s时C点开始振动，则(　)

A．t=0.3s，波向前传播了3m，质点B将到达质点C的位置

B．t=0.05s，质点A的速度方向向上

C．t=0到t=0.6s时间内，B质点的平均速度大小为10m/s

D．若同时存在另一列振幅0.5m，频率2.5Hz，沿x轴负方向传播的简谐波，则两列波相遇叠加的区域会出现干涉现象

15．据环球时报2月11日报道，美国和俄罗斯的两颗卫星2009年2月10日在太空相撞，相撞地点位于西伯利亚上空500英里(约805公里)。相撞卫星的碎片形成太空垃圾，并在卫星轨道附近绕地球运转，国际空间站的轨道在相撞事故地点下方270英里(434公里)。若把两颗卫星和国际空间站的轨道看作圆形轨道，上述报道的事故中以下说法正确的是(　)

A．这两颗相撞卫星在同一轨道上

B．这两颗相撞卫星的周期、向心加速度大小一定相等

C．两相撞卫星的运行速度均大于国际空间站的速度

D．两相撞卫星的运行周期均大于国际空间站的运行周期k-s-5+u

14．如图所示，甲分子固定在坐标原点O，乙分子位于r轴上距原点r₃的位置.虚线分别表示分子间斥力f_斥和引力f_引的变化情况，实线表示分子间的斥力与引力的合力f的变化情况。若把乙分子由静止释放，则乙分子(　)

A．从r₃到r₁做加速运动，从r₁向O做减速运动

B．从r₃到r₂做加速运动，从r₂到r₁做减速运动

C．从r₃到r₁，分子势能先减少后增加

D．从r₃到r₁，分子势能先增加后减少

13．如右图所示，a、b是两根石墨棒，下列叙述正确的是(　)

A．a是正极，发生还原反应，b是阴极，发生还原反应

B．装置工作时，稀硫酸溶液中C(H⁺)变小、C(Cu²⁺)变大

C．往滤纸上滴加酚酞试液，a极附近颜色变红

D．稀硫酸中硫酸根离子的物质的量不变
