17.(15分)如图所示，某货场将质量为m₁=100 kg的货物(可视为质点)从高处运送至地面，为避免货物与地面发生撞击，现利用固定于地面的光滑四分之一圆轨道，使货物由轨道顶端无初速滑下，轨道半径R=1.8 m．地面上紧靠轨道依次排放两块完全相同的木板A、B，长度均为=2m，质量均为m₂=100 kg，木板上表面与轨道末端相切．货物与木板间的动摩擦因数为₁，木板与地面间的动摩擦因数₂=0.2．(最大静摩擦力与滑动摩擦力大小相等，取g=10 m/s²)求：

(1)求货物到达圆轨道末端时对轨道的压力．(2)若货物滑上木板A时，木板不动，而滑上木板B时，木板B开始滑动，求_1­应满足的条件．(3)若₁=0.5，求货物滑到木板A末端时的速度和在木板A上运动的时间．

16、(15分)如图所示的坐标系，x轴沿水平方向，y轴沿竖直方向．在x轴上方空间的第一、第二象限内，既无电场也无磁场；在第三象限，存在沿y轴正方向的匀强电场和垂直xy平面(纸面)向里的匀强磁场．一质量为m、电荷量为q的带电质点，从y轴上y = h处的P₁点以一定的水平初速度沿x轴负方向进入第二象限．然后经过x轴上x =–2h处的P₂点进入第三象限，带电质点恰好能做匀速圆周运动．之后经过y轴上y =–2h处的P₃点进入第四象限．已知重力加速度为g．求：(1)质点到达P₂点时速度的大小和方向；(2)第三象限空间中电场强度和磁感应强度的大小；

(3)若在第四象限加一匀强电场，使质点做直线运动，求此电场强度的最小值．

15．(10分)(选修3-3)如图所示，气缸放置在水平台上，活塞质量为5kg，厚度不计，由活塞产生的压强为0.2×10⁵p_a，气缸全长25cm，大气压强为1×10⁵p_a，当温度为27℃时，活塞封闭的气柱长10cm，若保持封闭气体温度不变，将气缸缓慢竖起倒置．

(1)求气缸倒置后封闭气柱的长度？

(2)气缸倒置后，使封闭气体温度升至多少K时，活塞刚好接触平台(活塞摩擦不计)?

14．(8分)某课题小组通过实验测量黄河水的电阻率．现备有一根均匀的长玻璃管(两端各有一个圆形电极，可装入样品水，接触电阻不计)、电压表(量程12V，内阻约l00KΩ)，电流表(量程100μA，阻约50Ω)、滑动变阻器(10Ω，1A)、电池组(电动势E=12V，内阻不计)、开关、导线若干、直尺、待测的水样品．

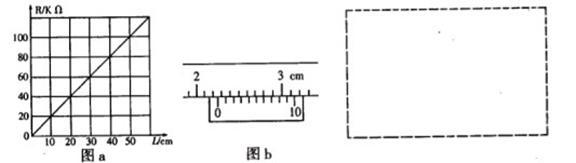

　如图a是他们用伏安法多次测量并计算出对应的水柱长度L与柱电阻R描点画出的图象；实验中还用10分度的游标卡尺测量了玻璃管的内径，结果如图b所示.

请回答下面的问题：

(1)玻璃管内径d的测量值为____________cm；

(2)请在虚线框内画出测量水柱电阻的电路图；

(3)所测水的电阻率为___________________Ω·m(保留两位有效数字)

13.某同学在家中尝试验证平行四边形定则，他找到三条相同的橡皮筋(遵循胡克定律)和若干小重物，以及刻度尺、三角板、铅笔、细绳、白纸、钉字，设计了如下实验：将两条橡皮筋的一端分别在墙上的两个钉子A、B上，另一端与第三条橡皮筋连接，结点为O，将第三条橡皮筋的另一端通过细绳挂一重物．为完成实验，下述操作中必需的是(　 )

A．测量细绳的长度

B．测量橡皮筋的原长

C．测量悬挂重物后像皮筋的长度

D．记录悬挂重物后结点O的位置

2009-2010学年上学期期末模块诊断与学分认证考试

高 三 物 理 试 卷

命题人：华彬昌　 邵振斌　 唐义国

第Ⅱ卷(共48分)

12．如图所示，气缸放置在水平台上，活塞质量为5kg，若保持密闭气体温度不变，将气缸缓慢竖起倒置， 气缸倒置过程中(活塞没有脱离气缸)，下列说法正确的是(　 )

A．密闭气体的压强增大了

B．密闭气体的压强减小了

C．吸收热量，对外做功

D．外界气体对缸内密闭气体做功，放出热量

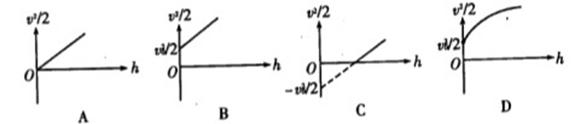

11．在“验证机械能守恒定律”的试验中，选用点迹清晰的部分纸带进行测量，测得重物下落至某点时的读数为v₀ ，由该点下落高度h时的速度为v，以为纵轴，以h为横轴画出的图象应是(　 )

10．质量为0.6kg的物体在水平面上运动的 v―t图象，则图中的两条斜线分别是物体受水平拉力和不受水平拉力的v―t图象，则下列说法正确的是(　 )

A．斜线①一定是物体受水平拉力时的图象　　　　　　

B．斜线②一定是物体不受水平拉力时的图象

C．水平拉力一定等于0.2N

D．物体所受的摩擦力可能等于0.2N

9．如图所示电路，电源内阻不能忽略，电阻的阻值为R，变阻器的总电阻为2R，开始时滑动变阻器的滑片P停在变阻器的中点，稳定后滑片P由中点向上移动至顶端的全过程中(　 )

A．电压表的示数先减小后增大

B．电压表的示数先增大后减小

C．电压表的示数一直增大

D．电压表的示数一直减小

8．如图是一种升降电梯的示意图，A为载人箱，B为平衡重物，它们的质量均为M，由跨过滑轮的钢索系住，在电动机的牵引下使电梯上下运动．若电梯中乘客的质量为m，匀速上升的速度为v,在电梯即将到顶层前关闭电动机，靠惯性再经时间t停止运动卡住电梯，不计空气和摩擦阻力，则t为(　 )

A．　　　　　　　　　　 B．

　 C．　　　　　　 　D．
