5. 题5图的电路中，开关闭合后，小灯泡能正常发光的是（ ）。
A．![A图] B．![B图] C．![C图] D．![D图]
答案：A
6. 使用手电筒时发现小灯泡不亮，造成该现象的原因不可能是（ ）。
A．开关处出现短路
B．小灯泡灯丝断了
C．小灯泡接触不良
D．电池没电了
答案：A
解析：开关短路时，电路仍是通路，灯泡会亮，A不可能；灯丝断、接触不良、电池没电均导致断路或无电流，灯泡不亮，B、C、D可能。
7. 请分析题7表中的实物图，判断电路是通路、断路还是短路，并把对应的电路工作特点（电路中是否有电流通过、用电器是否工作、损坏电路的哪个部分等）写在横线上。
题7表
| 实物图 | ![图1] | ![图2] | ![图3] | ![图4] |
|--------|--------|--------|--------|--------|
| 电路状态 | ______路 | ______路 | ______被______路 | 灯______被______路 |
| 工作特点 | 电路中______（有/无）电流，用电器______ | 电路中______（有/无）电流，用电器______ | 电路中有很大的电流，会损坏______和导线，用电器______（有/无）电流通过，______（会/不会）损坏用电器 | 电路中______（有/无）电流，被短接的用电器______，其他用电器______ |
答案：通；有；工作
断；无；不工作
电源；短；电源；无；不会
$L_2$；短；有；不工作；工作
解析：图1：开关闭合，电路通路，有电流，用电器工作；
图2：开关断开，电路断路，无电流，用电器不工作；
图3：电源正负极直接相连，电源短路，电流过大损坏电源，用电器无电流，不会损坏；
图4：$L_2$被导线短接，电路有电流，$L_2$不工作，$L_1$工作。

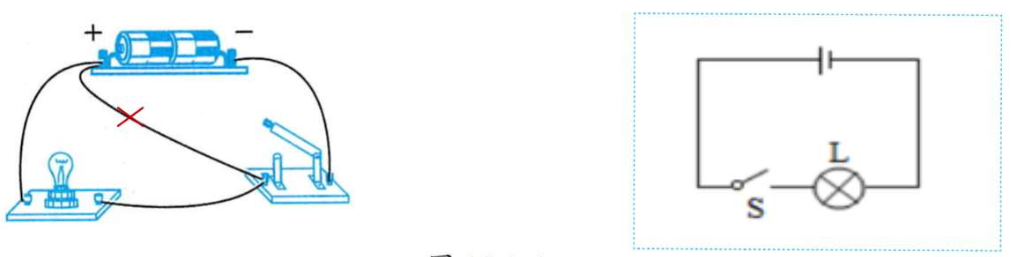

8. 如题8图所示，图中有一根导线接错使电源被短路，请把这根导线找出来，在上面打一个“×”，并在方框内画出改正后的电路图。
答案：
