21．如图，电源内阻不能忽略，电流表和电压表为理想电表，下列说法正确的是

A．若R₁断路，两表的读数均减小　　　　

B．若R₂断路，两表的读数均减小

C．若R₃断路，电流表读数为0，电压表读数变大　　

D．若R₄断路，两表的读数均变大

第Ⅱ卷　 非选择题(本卷必做128分+选做46分=174分)

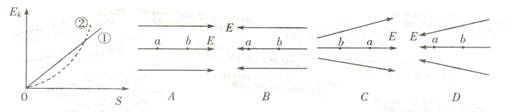

20.有一个负点电荷只受电场力的作用，分别从两电场中的a点由静止释放，在它沿直线运动到b点的过程中，动能随位移s变化的关系图象如左下图中的①、②图线所示，则能与图线相对应的两个电场的电场线分布图分别是下图中的

19.如图所示，在场强大小为E的匀强电场中，一根不可伸长的绝缘细线一端拴一个质量为m电荷量为q的带负电小球，另一端固定在O点。把小球拉到使细线水平的位置A，然后将小球由静止释放，小球沿弧线运动到细线与水平成θ=60°的位置B时速度为零。以下说法正确的是

A．小球重力与电场力的关系是mg=Eq

B．小球重力与电场力的关系是Eq=mg

C．球在B点时，细线拉力为T=2mg

D．球在B点时，细线拉力为T=2Eq

18.如图所示，a、b为竖直向上的电场线上的两点，一带电质点在a点由静止释放，沿电场线向上运动到b点恰好速度为零，下列说法正确的是

A.带电质点在a点受的电场力向上，在b点受的电场力向下

B.带电质点在a点的电势能比在b点的电势能大

C.a点的电场强度比b点的电场强度小

D.a点的电势比b点的电势低

17、质量为m 的小球，受到竖直向下的拉力F=2mg，从静止开始以2g的加速度竖直向下运动高度h，则该过程中

　　 A．物体的机械能增加2mgh　　　　 B．物体的重力势能减小2mgh

　　 C．小球及周围空气产生热量为mgh　　 D．拉力做功mgh

16．我国未来将建立月球基地，并在绕月轨道上建造空间站．如图所示，关闭动力的航天飞机在月球引力作用下向月球靠近，并将与空间站在B处对接， 已知空间站绕月轨道半径为r，周期为T，万有引力常量为G，下列说法中错误的是

A．图中航天飞机正加速飞向B处

B．航天飞机在B处由椭圆轨道进入空间站轨道必须点火减速

C．根据题中条件可以算出月球质量

D．根据题中条件可以算出空间站受到月球引力的大小

15．在“探究弹性势能的表达式”的活动中，为计算弹簧弹力所做的功，把拉伸弹簧的过程分为很多小段，当每一段足够小时，拉力在每小段可以认为是恒力，用各小段做功的代数和代表弹力在整个过程所做的功，物理学中把这种研究方法叫做“微元法”．下面几个实例中应用到这一思想方法的是

A．由速度的定义，当△t非常小，就可以表示物体在t时刻的瞬时速度

　 B．在探究加速度、力和质量三者之间关系时，先保持质量不变研究加速度与力的关系，再保持力不变研究加速度与质量的关系

　 C．在推导匀变速直线运动位移公式时，把整个运动过程划分成很多小段，每一小段近似看作匀速直线运动，然后把各小段的位移相加

　 D．在不需要考虑物体本身的大小和形状时，用有质量的点来代替物体，即质点

14．许多科学家在物理学发展过程中都做出了重要贡献，下列表述与事实不符的是

A．牛顿最早提出了万有引力定律并成功地测出了万有引力常量

B．亚里士多德认为力是维持物体运动状态的原因

C．胡克认为只有在一定的条件下，弹簧的弹力才与弹簧的形变量成正比

D．库仑总结并确认了真空中两个静止点电荷之间的相互作用规律

13、已知1-18号元素的离子 _aW³⁺、_bX⁺、_cY^2-、_dZ^- 都具有相同的电子层结构， 下列关系正确的是(　)

　　　 A．质子数c>b　　　　　　　　　　　　　　　　　　　　　　　　 B．离子的还原性Y^2->Z^-

 C．氢化物的稳定性H₂Y>HZ　　　　　　　　　　　　　 D．原子半径X<W

12、实验室测得4 mol SO₂发生下列化学反应：

2SO₂(g)+O₂(g) 　　2SO₃(g)ΔH ＝－196．64 kJ/mol。

当放出314．3 kJ热量时，SO₂转化率最接近于(　)

A．40% 　B．50% 　C．80%　 D．90%
