9、空间某一静电场的电势在轴上分布如图所示，轴上两点B、C点电场强度在方向上的分量分别是、，下列说法中正确的有

A．的大小大于的大小

B．的方向沿轴正方向

C．电荷在点受到的电场力在方向上的分量最大

D．负电荷沿轴从移到的过程中，电场力先做正功，后做负功

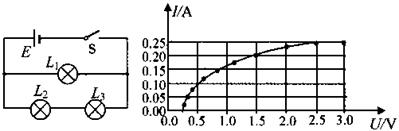

8、在图中所示的电路中，电源电动势为3.0V，内阻不计，L₁、L₂、L₃为3个相同规格的小灯泡，这种小灯泡的伏安特性曲线如下图所示．当开关闭合后，下列判断正确的是

A．灯泡L₁的电阻为12Ω

B．通过灯泡L₁的电流为通过灯泡L₂电流的2倍

C．灯泡L₁消耗的电功率为0.75W

D．灯泡L₂消耗的电功率为0.30W

7、如图所示，有三个质量相等、分别带正电、负电和不带电的粒子从两水平放置的金属板左侧中央以相同的水平初速度先后射入电场中，最后分别打在正极板的C、B、A处，则　　　　　　　　　　　

A．三种粒子在电场中运动时间相同

B．三种粒子在电场中的加速度为

C．三种粒子到达正极板时动能

D．落在C处的粒子带正电，落在B处的粒子不带电，落在A处的粒子带负电

6、某同学按如图电路进行实验，电压表内阻看作无限大，w*w^w.k&s#5@电流表内阻看作零。实验中由于电路发生故障，发现两电压表示数相同了(但不为零)，若这种情况的发生是由用电器引起的，则可能的故障原因是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

A．短路　 　　　　　　　　　　　　 B．短路

C．断开　 　　　　　　　　　　　　 D．断开

5、如图所示，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的特性图线，曲线Ⅲ是一个小灯泡的伏安特性曲线，如果把该小灯泡先后分别与电源1和电源2单独连接时，则下列说法不正确的是　

A．电源1和电源2的内阻之比是11∶7

B．电源1和电源2的电动势之比是1∶1

C．在这两种连接状态下，小灯泡消耗的功率之比是1∶2

D．在这两种连接状态下，小灯泡的电阻之比是1∶2

4、如图所示，电路中电源的电动势为E，w*w^w.k&s#5@内电阻为r，开关S闭合后，当滑动变阻器R的滑动片P向右移动的过程中，三盏规格相同的小灯泡L₁、L₂、L₃的亮度变化情况是

A．灯L₁、L₂变亮，灯L₃变暗　　　　

B．灯L₂、L₃变亮，灯L₁变暗

C．灯L₁、L₃变亮，灯L₂变暗　　　　

D．灯L₁变亮，灯L₂、L₃变暗

3、如图所示，真空中O点处有一点电荷，在它产生的电场中有a、b两点，a点的场强大小为E_a，电场方向由a指向O，且与ab连线成60°角；b点的场强大小为E_b，电场方向由b指向O，且与ab连线成30°角。则关于a、b两点场强大小及电势、的高低关系正确的是　

A．　　　　　　　　　 B．

C． D．

2、如图所示，实线为不知方向的三条电场线，从电场中M点以相同速度飞出a、b两个带电粒子，仅在电场力作用下的运动轨迹如图中虚线所示。则　　

A．a一定带正电，b一定带负电

B．a的速度将减小，b的速度将增加

C．a的加速度将减小，b的加速度将增加

D．两个粒子的电势能一个增加一个减小

1、若带正电荷的小球w*w^w.k&s#5@只受到电场力的作用，则它在任意一段时间内　　　

A．一定沿电场线由高电势向低电势运动

B．一定沿电场线由低电势向高电势运动

C．不一定沿电场线运动，但一定由高电势向低电势运动

D．不一定沿电场线运动，也不一定由高电势向低电势运动

20．(此题由理科生做，文科生做不给分)设想有一宇航员在某行星的极地上着陆时，发现物体在当地的重力是同一物体在地球上重力的0.01倍，而该行星一昼夜的时间与地球相同，物体在它赤道上时恰好完全失重，若存在这样的星球，它的半径R应多大？(地球重力加速度g=9.8m/s²)
