22．(17分)(1)(5分)B(2)(12分)

　　　　 ①图略　 滑线变阻器分压接法，电流表外接.　 有错不给分.

　　　　 ②图略　 与①中电路图同，电流表选0.6A量程，电压表选3V量程.

有错不给分.

　　　　 ③作出图线(与④中图线作一起仅按③要求给分)

　　　　 ④0.108(0.103~0.115)

　　　　 评分标准：①④问各3分，②问4分，③问2分.

14．CD　 15．A　 16．AB　 17．D　 18．A　 19．BCD　 20．AB　 21．B

25．(20分)如图所示，一块质量为M、长为L的匀质板放在光滑水平桌面上，板的左端有一

质量为m的物块，物块上连接一根很长的细绳，水平细绳跨过位于桌面边缘的定滑轮，某人以恒

定的速度v向下拉绳，物块最多只能达到板的中点，而且此时板的右端尚未到达桌边的定滑轮处。

　　 (1)求物块与板间的动摩擦因数以及物块从开始运动至刚到达板中点时板发生的位移。

　　 (2)若板与桌面间有摩擦，为使物块能达到板的右端，求板与桌面间动摩擦因数的范围。

高考物理套题训练冲刺卷十七

24．(19分)如图，在xOy平面内，第I象限中有匀强电场，场强大小为E，方向沿y轴正

方向。在x轴的下方有匀强磁场，磁场方向垂直于纸面向里，电、磁场区域足够大。今有一个

质量为m、电荷量为e的电子(不计重力)，从y轴上的P点以初速度v₀垂直于电场方向进入

电场，经电场偏转后，沿着x轴正方向成45°角进入磁场，并能返回到原出发点P。 求

　　 (1)P点离坐标原点的距离h；　　　　　 (2)电子从P点出发经多长时间第一次返回P点？

23．(16分)2005年10月12日9时，神舟六号载人飞船在酒泉卫星发射中心发射升空，在

环绕地球的圆轨道上飞行5天后，其返回舱于10月17日按照计划返回预定地区. 神舟六号载人

航天飞行的圆满成功，标志着我国在发展载人航天技术方面取得了又一个具有里程碑意义的重

大胜利。 (已知地球半径为R，地球表面的重力加速度为g)

　　 (1)神舟六号载人飞船搭乘长征2号F型运载火箭从地面竖直发射升空，在地面附近上升

高度为h时获得的速度为v，若把这一过程看作匀加速直线运动，则这段时间内飞船对飞船中

质量为m的宇航员的作用力是多大？

　　 (2)神舟六号载人飞船在离地面高度为H的圆轨道上运行的时间为t，求在这段时间内它绕

行地球多少圈？

22、(1)　 　　　　　　　　　　　　　　　　

　　　 　(2)④　　　　　　　　　　　　　　　　　　　

22．(17分)

(1)　　　　 某同学用如图所示装置做探究弹簧弹力和伸长关系的实验。他先测

出不挂砝码时弹簧下端指针所指的标尺刻度，然后在弹簧下端挂上砝码，并

逐个增加砝码，测出指针所指的标尺刻度，以下操作正确的是

　　　 A．每次所挂砝码的质量必须相等

　　　 B．读指针所指的标尺刻度时，应保证弹簧竖直且处于平衡状态

　　　 C．逐个增加砝码，读出指针所指的标尺刻度记为弹簧的伸长

　　　 D．为测多组数据，只要指针未超出标尺刻度范围就可以一直增加砝码

　　 (2)某同学要描绘标有“2.5 V、0.4 A”小电珠的伏安特性图线， 要求曲线尽可能完整。给

出的器材有：

　　　 待测小电珠　　　　　　　　　 电压表V(有3 V、15 V两个量程，相应内阻约2kΩ、10 kΩ)

　　　 电流表A(有0.6 A、3 A两个量程，相应内阻约1 Ω、0.2 Ω)

　　　 滑线变阻器R(阻值范围0-20 Ω)

　　　 电池E、开关，另有导线若干。

　　　 ①在方框内画出实验电路图，要求测量误差尽可能的小。

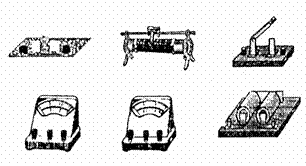

　　　 ②根据电路图，在实物图上选择适当量程连线.

　　　 ③该同学实验中得到以下几组数据，请在图中以U为横坐标建立坐标系，作出该小电珠

的I-U图线。

　　　 ④如果将此小电珠与一个电动势为1.5 V，内阻为3 Ω的电源相连，这时，该小电珠的实际

功率为　 　　　　　　　　　　W。(保留3位有效数字)

　　　　　　　　　　　　　　　 班级　　　　　　　　 　　姓名　　　　　　　　　　　 　　学号　　　　　　　 　　分数　　　　　　　　　　　

19．如图所示，一束白光沿AO方向从真空射入平行玻璃砖中，

OC、OD为其折射的可见光的边界光线。 现以点O为圆心，R为

半径作圆，圆与入射光线的交点为A，与折射光线的交点是C和

D，OO′是法线，A、C、D三点与法线的距离AG、CF和DE分

别是a、b、d，光在真空中的速度等于c。 以下说法中正确的是

　　 A．在玻璃中光OC的速度小于OD的速度

　　 B．从玻璃砖下表面射出的所有可见光线均平行

　　 C．此介质对红光的折射率为a/b

　　 D．紫光在此介质中的光速等于dc/a

块。 现给铜块一个水平向左的初速度v₀，铜块向左滑行并与固定在木板左端的长度为l的轻弹簧

相碰，碰后返回且恰好停在长木板右端。根据以上条件可以求出

　　 A．轻弹簧与铜块相碰过程中所具有的最大弹性势能

　　 B．整个过程中转化为内能的机械能

　　 C．长木板速度的最大值

　 21．如右图所示，导体棒和固定导轨良好接触，与电阻R组成闭合回路

处于竖直平面内，匀强磁场沿水平方向，并与导轨平面垂直。将长度相同、

质量不同的导体棒ab分别置于固定导轨上无初速释放，它们进入磁场区域经

过一段距离后将匀速下落，这个速度称为下落的终极速度。 如果磁场区域足

够大，忽略导体棒、导轨电阻及摩擦阻力， 那么关于导体棒重力的大小G和

它的终极速度v之间的关系，下图中正确的是

18．如图所示，电荷量为Q₁、Q₂的两个正点电荷分别置于A点和B点，相距为L。 以A、B连

线的中点为圆心，L为直径的光滑绝缘半圆环上，穿着一个带电小球+q(可视为点电荷)，小球

在P点保持平衡。 若不计小球重力，则PA与AB连线间的夹角α与Q₁、Q₂应满足的关系是

17．任何一个运动着的物体，小到电子、质子，大到行星、太阳，都有一种波与之对应，人

们把这种波叫作德布罗意波。现有一德布罗意波长为λ₁的中子和一个德布罗意波波长为λ₂的

氘核相向对撞后结合成一个氚核，则氚核的德布罗意波波长为　　　　　　　　　

　　 A．　　　　　　　　　 B．　　　　　　　　 C．　　　　　　　　 D．
