7、如图所示，空间有一垂直纸面向外的磁感应强度为0.5 T的匀强磁场，一质量为0.2 kg且足够长的绝缘木板静止在光滑水平面上，在木板左端无初速放置一质量为0.1 kg、电荷量q = +0.2C的滑块，滑块与绝缘木板之间动摩擦因数为0.5，滑块受到的最大静摩擦力可认为等于滑动摩擦力．现对木板施加方向水平向左，大小为0.6 N的恒力，g取10 m/s²．则(　)

A．木板和滑块一直做加速度为2 m/s²的匀加速运动

B．滑块开始做匀加速运动，然后做加速度减小的加速运动，最后做匀速直线运动

C．最终木板做加速度为2 m/s²的匀加速运动，滑块做速度为10 m/s的匀速运动

D．最终木板做加速度为3 m/s²的匀加速运动，滑块做速度为10 m/s的匀速运动

6、如图所示，竖直平面内的光滑绝缘轨道ABC，AB为倾斜直轨道，BC为圆形轨道，圆形轨道处在匀强磁场中，磁场方向垂直纸面向里。质量相同的甲、乙两球，甲带正电，乙不带电，从轨道AB上不同高度处由静止释放，都恰好通过圆形轨道最高点，则(　 )

　　　 A．经过最高点时甲的速度比乙的大

　　　 B．经过最高点时甲的速度比乙的小

　　　 C．甲释放的位置比乙高

　　　 D．甲释放的位置比乙低

5、如图4，用相同材料做成的质量分别为m₁、m₂的两个物体中间用一轻弹簧连接。在下列四种情况下，相同的拉力F均作用在m₁上，使m₁、m₂作加速运动：①拉力水平，m₁、m₂在光滑的水平面上加速运动。②拉力水平，m₁、m₂在粗糙的水平面上加速运动。③拉力平行于倾角为θ的斜面，m₁、m₂沿光滑的斜面向上加速运动。④拉力平行于倾角为θ的斜面，m₁、m₂沿粗糙的斜面向上加速运动。以△l₁、△l₂、△l₃、△l₄依次表示弹簧在四种情况下的伸长量，则有(　 )

A、△l₂＞△l₁　　　　　　 B、△l₄＞△l₃　　　　　　　　　　

C.、△l₁＞△l₃　　 D、△l₂＝△l₄

4、.在某一点电荷Q产生的电场中有a、b两点，相距为d，a点的场强大小为E_a，方向与ab连线成120°角，b点的场强大小为E_b，方向与ab连线成150°角，如图2所示，则关于a、b两点场强大小及电势高低的关系的说法中正确的是()

A. E_a＝E_b/3,，φ_a>φ_b　　　　　　　　　 B. E_a＝E_b/3,，φ_a<φ_b

C. E_a＝3E_b,，φ_a>φ_b　　　　　　　　　 D. E_a＝3E_b,，φ_a<φ_b

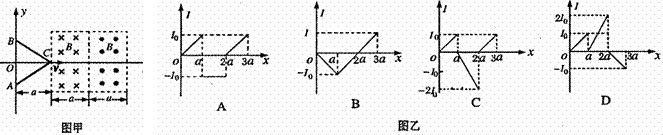

3、如图甲所示，两个垂直纸面的匀强磁场方向相反，磁感应强度的大小均为B，磁场区域的宽度均为a，一正三角形(高度为a)导线框ABC从图示位置沿图示方向匀速穿过两磁场区域，以逆时针方向为电流的正方向，在图乙中感应电流I与线框移动距离x的关系图象正确的是(C　)

2、光滑斜面上有一个小球自高为h的A处由静止开始滚下，抵达光滑的水平面上的B点时速度大小为v₀。光滑水平面上每隔相等的距离设置了一个与小球运动方向垂直的活动阻挡条，如图所示，小球越过n条活动阻挡条后停下来。若让小球从h高处以初速度v₀滚下，则小球能越过活动阻挡条的条数是(设小球每次越过活动阻挡条时损失的动能相等　　　　　　 (　 )　　　　　　　　

A．n　　　　　　　 B．2n　　　　　 C．3n　　　　　　 D．4n

1、如图所示，用闪光灯照相的方法记录某同学的运动情况，若设定向右的方向为正方向，则下列图象能大体描述该同学运动情况的是(　)

16．(15分)如图所示，矩形导线框abcd固定在水平面上，ab=L、bc=2L，整个线框处于竖直方向的磁感应强度为B的匀强磁场中。导线框上ab、cd段电阻不计，bc、ad段单位长度上的电阻为λ。今在导线框上放置一个与ab边平行且与导线框接触良好的金属棒MN，其电阻为r(r<λL)。金属棒在外力作用下沿x轴正方向做速度为v的匀速运动，在金属棒从导线框最左端(x=0)运动到最右端的过中：

　　 ⑴请导出金属棒中的感应电流I随x变化的函数关式；

⑵通过分析说明金属棒在运动过程中，MN两点间电压　 有最大值，并求出最大值U_m；

⑶金属棒运动过程中，在什么位置MN的输出功率最大？并求出最大输出功率P_m。

15．(15分)如图所示，MN、PQ是平行金属板，板长为L，两板间距离为d，在PQ板的上方有垂直纸面向里的匀强磁场。一个电荷量为q、质量为m的带负电粒子以速度v₀从MN板边缘沿平行于板的方向射入两板间，结果粒子恰好从PQ板左边缘飞进磁场，然后又恰好从PQ板的右边缘飞进电场。不计粒子重力。试求：

(1)两金属板间所加电压U的大小；

(2)匀强磁场的磁感应强度B的大小；

(3)在图中画出粒子再次进入电场的运动轨迹，

并标出粒子再次从电场中飞出的位置与速度方向。

14．(15分)如图所示，物体从光滑斜面上的A点由静止开始下滑，经过B点后进入水平面(设经过B点前后速度大小不变)，最后停在C点。每隔0.2秒钟通过速度传感器测量物 体的瞬时速度，下表给出了部分测量数据。(重力加速度g＝10m/s²)求：　

(1)斜面的倾角a；

(2)物体与水平面之间的动摩擦因数m；

(3)t＝0.6s时的瞬时速度v。
