19．(8分)如图所示，质量为m=1kg、长为L=0.8m的均匀矩形薄板静止在水平桌面上，其右端与桌子边缘相平。板与桌面间的动摩擦因数为μ=0.4。现用F=5N的水平力向右推薄板，使它翻下桌子，求力F至少要做多少功。(g=10m/s²)

某同学针对这个问题提出如下观点：

① 当板运动的距离等于板长的一半时，板就将翻下桌子；

② 当力F的作用距离达到板长的一半时，力F所做的功最少。

请你判断这位同学的两个观点是否正确的？如果正确，请计算出力F所做的功的最小值；如果不正确，请用正确的方法计算出力F做功的最小值。

18．(12分)一节电动势约为9V，内阻约为2Ω的电池，允许通过的最大电流是500mA。为了精确测定该电池的电动势和内电阻，选用了总阻值为50Ω的滑动变阻器以及电流表和电压表，连成了如图所示的电路。

(1)为了防止误将滑动变阻器电阻调为零而损坏器材，需要在电路中接入一个定值电阻R，最适合的是(　　 )

(A)10Ω，5W　　　　　 (B)10Ω，0.5W

(C)20Ω，5W　　　　　 (D)20Ω，0.5W

(2)电路连好后，由于电路中有一处发生了故障，闭合电键K时发现电压表有示数而电流表没有示数，断开导线“1”的B端，将其分别接到C、D、E、F各点时，发现电压表的示数都接近9V，而接到G、H、J各点时，发现电压表的示数都为零，可能出现的故障是(　　 )

(A)定值电阻R断路　　　　 　　　 　　　 (B)滑动变阻器滑片P接触不良

(C)滑动变阻器EF间电阻丝断路　 (D)电流表断路

(3)在其它器材不变的情况下，再取一节上述规格的电池，与原来的电池串联组成电池组，测量这个电池组的电动势和内电阻，且操作无误。

①画出实验电路原理图。

②实验中，当电流表读数为I₁时，电压表读数为U₁；当电流表读数为I₂时，电压表读数为U₂。则可以求出

E =______________，r =______________。

(用I₁，I₂，U₁，U₂及R表示)

17．(5分)有一款绿色环保冰箱的产品规格如下表：

(1)在不打开冰箱门的情况下，制冷时间的间隔是均匀的，每次压缩机运转制冷时间为6min，由此推断电冰箱平均每小时制冷的次数是______次；

(2)该冰箱每天正常工作的平均功率(　　 )

(A)小于40W白炽灯泡的功率

(B)接近于90W电热毯的功率

(C)相当于125W彩电的功率

(D)相当于900W电饭煲的功率

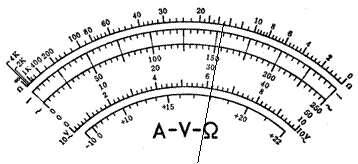

16．(4分)如图是多用表的刻度盘，当选用量程为50mA的电流档测量电流时，表针指于图示位置，则所测电流为_____mA；若选用倍率为“×100”的电阻档测电阻时，表针也指示在图示同一位置，则所测电阻的阻值为_______Ω。如果要用此多用表测量一个约2.0×10⁴Ω的电阻，为了使测量比较精确，应选的欧姆档是_________(选填“×10”、“×100”或“×1K”)。换档结束后，实验操作上首先要进行的步骤是____________。

15．(5分)某实验小组在电梯内固定一个力传感器，在传感器下方悬挂一个重为10N的钩码，测出的力随时间的变化规律如图所示。则下列分析正确的是(　　 )

(A)从t₁到t₂，钩码处于失重状态

(B)从t₃到t₄，钩码处于超重状态

(C)电梯可能开始在1楼，先加速向上，接着匀速向上，再减速向上，最后停在3楼

(D)电梯可能开始在3楼，先加速向下，接着匀速向下，再减速向下，最后停在1楼

14．(4分)(1)如图(a)所示的实验装置：小球A沿竖直平面内的轨道滑下，轨道末端水平，A离开轨道末端时撞开轻质接触式开关S，被电磁铁吸住的小球B同时从同一高度自由下落。改变整个装置的高度H做同样的试验，发现位于同一高度的小球A、B总是同时落地，该实验现象说明了A球在离开轨道后________________________________________。

(2)在某次实验中，测得小球A的平抛运动轨迹如图(b)所示，已知O点是小球做平抛运动的抛出点，x₁=42cm，y₁=19.6cm，y₂=44.1cm，可计算出x₂=______cm。

13．如图(a)所示，在x轴上有一个点电荷Q(图中未画出)，A、B两点的坐标分别为0.2m和0.5m。放在A、B两点的检验电荷q₁、q₂受到的电场力跟检验电荷所带电量的关系如图(b)所示。则A点的电场强度大小为________N/C，点电荷Q的位置坐标为x=________m。

12．如图所示，在磁感强度为B的匀强磁场中，有一个边长为L的正六边形线圈，线圈平面垂直于磁场方向，线圈通有顺时针方向的电流，电流强度大小为I，则线圈所受安培力的大小为_________；若去掉其中的一条边，其余各条边的电流不变，线圈所受安培力大小为_____________(线圈不发生形变)。

11．在水平向右匀加速直线运动的平板车上有如图所示的装置，其中圆柱体质量为m，左侧竖直挡板和右侧斜面对圆柱体的合力大小为(g为重力加速度)，则此时车的加速度大小为__________；若圆柱体与挡板及斜面间均无摩擦，当平板车的加速度突然增大时，斜面对圆柱体的弹力将__________(选填“增大”、“减小”、“不变”或“不能确定”)。

10．放在水平地面上的物体受到水平拉力的作用，其速度-时间图像和拉力的功率-时间图像分别如图所示，则1s末物体的加速度大小为__________m/s²，2s-6s时间内拉力所做的功为__________J。
