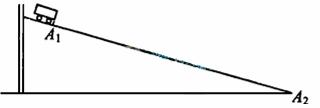

6．(1)现要验证“当质量一定时，物体运动的加速度与它所受的合外力成正比”这一物理规律．给定的器材如下：一倾角可以调节的长斜面(如图)、小车、计时器一个、米尺．

(1)填入适当的公式或文字，完善以下实验步骤(不考虑摩擦力的影响)：

① 小车自斜面上方一固定点A₁从静止开始下滑至斜面底端A₂，记下所用的时间

② 用米尺测量A₁与A₂之间的距离s，则小车的加速度____________．

③ 用米尺量出A₁相对于A₂的高h．设小车所受重力为mg，则小车所受的合外力

F＝________．

④ 改变_________________，重复上述测量．

⑤ 以h为横坐标，为纵坐标，根据实验数据作图．如能得到一条过原点的直线，则可以验证“当质量一定时，物体运动的加速度与它所受的合外力成正比”这一规律．

(2)在“验证牛顿第二定律”的实验中,实验装置如图甲所示．有一位同学通过实验测量作出了图乙中的A图线。试分析

① A图线不通过坐标原点的原因是＿＿＿＿＿＿_；　

② A图线上部弯曲的原因是＿＿＿＿＿＿＿_；

5．某同学利用如图所示的实验装置验证机械能守恒定律。弧形轨道末端水平，离地面的高度为H。将钢球从轨道的不同高度h处静止释放，钢球的落点距轨道末端的水平距离为s。

(1) 若轨道完全光滑，s²与h的理论关系应满足s²=

　　 ▲(用H、h表示)

(2) 该同学经实验测量得到一组数据．如下表所示：

请在坐标纸上作出s²一h关系图

　(3) 对比实验结果与理论计算得到的s²-h关系图线(图中已画出)．自同一高度静止释放的钢球，水平抛出的速率▲(填“小于”或“大于”)理论值

　(4) 从s²一h关系图线中分析得出钢球水平抛出的速率差十分显著，你认为造成上述偏差的可能原因是　　 ▲

4、某同学用如图所示装置来验证动量守恒定律，相应的操作步骤如下：

　 　　　 A．将斜槽固定在桌面上，并用“悬挂重锤”的方法

在水平地面上标定斜槽末端正下方的O点；

B．取入射小球a，使之自斜槽上某点处由静止释放，

并记下小球a的落地点P；

C．取被碰小球b，使之静止于斜槽末端，然后让小球

a自斜槽上某点处由静止释放，运动至斜槽末端与

小球b发生碰撞，并记下小球a、b的落地点M和N；

D．测量有关物理量，并利用所测出的物理量作相应的计算，以验证a、b两小还需在碰撞

程中所遵从的动量守恒定律。

(1)在下列给出的物理量中，本试验必须测量的有　　　　　　　 (只需填相应的序号即可)。

①小球a的质量m₁和小球b的质量m₂；

②小球a在斜槽上的释放点距斜槽末端的竖直高度h；

③斜槽末端距水平地面的竖直高度H；

④斜槽末端正下方的O点距两小球落地点P、M、N的水平距离OP=L₀、OM=L₁、ON=L₂；

⑤小球a自斜槽上某点处由静止释放直至离开斜槽末端所经历的时间t₀；

⑥小球a、b自离开斜槽末端直至落地所经历的时间t。

(2)步骤A中固定斜槽时应该有怎样的要求？　　　　　　　　　　　　 ；步骤B和步骤C中小球a的释放点是否可以不同？　　　　　　 (填“是”或“否”)；步骤B和步骤C中选取入射小球a的质量m₁和被碰小球b的质量m₂间的关系应该为：m₁

　　　　 m₂(填“大于”或“小于”)。

(3)实验中所测量的物理量之间满足怎样的就可以认为两小球在碰撞过程中遵从动量守恒律？　　　　　　　　　　　　　　　　　　　　　　 。

(4)如果在第(3)小题中所给出的关系成立的前提下有：L₀+L₁=L₂，则可以进一步说明什么？　　　　　　　　　　　　　　　　　　　 。

3、(1)有一游标卡尺，主尺的最小分度是1mm，游标上有20 个

的等分刻度。这种游标卡尺测量长 度 可 以 精确到　　　 　

mm，现用它测量一工件的长度，如图所示，图示的读数是　mm

若某次读数为14．75mm则是主尺上第　格与游标尺上第　　

格对准.(6分)

　 (2)在做验证力的平行四边行定则实验中：

除了方木板、白纸、图钉、细线套、橡皮条、铅笔和刻　　　　　　　　度尺外，还需要的器材有：　　　　　　　　　　　　　　　　 。在此实验中，假如F₁的大小及方向固定不变，那么为了使橡皮条仍然伸长到O点，对F₂来说，下面几种说法中正确的是：(　　 )

A、F₂可以有多个方向　　　　　　　B、F₂的方向和大小可以有多个值

C、F₂的方向和大小是惟一确定值　　　　D、F₂的方向是惟一的，但大小可有多个

2．(1)下例四幅图中涉及经典的物理实验研究，其中说法正确的是(　　 　)

(2)．有关多用表的使用下列说法中正确的是( 　)

　 A．在使用欧姆档测量电阻时，更换倍率档后必须要调零

B．在使用欧姆档测量同一规格的电阻时，测量时间较长后也需要调零

C．在使用欧姆档测量一个未知电阻时，开始时倍率档应调节到越大越好

D．在使用欧姆档测量电阻时，若红黑表笔插错位置则不能进行测量

1．在“探究小车速度随时间变化规律”的实验中，某同学测量数据后，通过计算得到了小车运动过程中各计时时刻的速度如表格所示．

①分析表中数据可知，在误差允许的范围内，小车做　　　　　　　 运动。

②有一位同学想估算小车从位置0到位置5的位移，其估算方法如下：x=(0.38×0.1+0.63×0.1+0.88×0.1+1.12×0.1+1.38×0.1)m=…那么，该同学得到的位移　　　　　 (选填“大于”、“等于”或“小于”)实际位移。　

10．

(1)9.00，0.74　(2分)

(2)1.5　 (2分)，0.5 (2分)；

(3)干电池C的电动势较小，内阻较大　(2分)

9．

(1)①较大(2分)②30(2分)

(2)①3.205mm – 3.208mm(2分)

②

③　 (2分)

8．

(1)① 甲，　 ②150Ω　 ③E＝或E＝ .

① 圆心O处

② B、C

③ 铁丝距B(或A)

④ 由上面实验步骤知P′为铁丝在P时的像，PC为入射光线，i、r为对应入、折射角，由折射定律、折射率：，而，，

　(用其他方法表示的结果正确也给分)

7、(1)①C；　 ②　 3.47；　 ③ 9.00； 高山　　 (每空2分)

　 (2)I．对于甲图不合理之处；②不能多次测量，

②超过电流表量程，不安全，③电压表

量程太大，读数误差较大。　　　　　　 (3分)

II．对于乙图不合理之处：①电流表量程太小，

②电压表量程太大，③电压调节范围太小。　　　 (3分)

Ⅲ．较为合理的电路图如图所示。R_x的计算公式：　 (2分)

其中U_A是电压表V₁示数，I_A是电流表A₁示数，R_0­是电阻箱示数。　 (2分)
