4．如图所示，在xOy平面内有一个以O为圆心、半径R＝0.1m的圆，P为圆周上的一点，O、P两点连线与x轴正方向的夹角为θ。若空间存在沿y轴负方向的匀强电场，场强大小E＝100V/m，则O、P两点的电势差可表示为

A. U_OP＝－10sinθ (V) ；B. U_OP＝10sinθ (V) ；

C. U_OP＝－10cosθ (V) ；D. U_OP＝10cosθ (V) 。

3．如图(俯视)，物体静止在光滑水平桌面上，现将两个恒力和同时作用在物体上，已知水平向东，为使物体向东北方向运动(东偏北45°)，则的大小至少

A. F₁；　 　B. F₁　　 C.F₁；　 D. 2F₁

2．如图为三个门电路符号，A输入端全为 “1”，B输入端全为“0”．下列判断正确的是

A.甲为“非”门，输出为“1”

B.乙为“与”门，输出为“0”

C.乙为“或”门，输出为“1”

D.丙为“与”门，输出为“1”

1．物体做竖直上抛运动时，在任意相同时间间隔内，速度的变化量

A.大小相同、方向相同　　　　　　　 B.大小相同、方向不同

C.大小不同、方向不同　　　　　　　 D.大小不同、方向相同

18．(16分)如图所示，在空间中存在垂直纸面向里的磁感应强度为B的匀强磁场，其边界AB、CD间的宽度为d，在左边界的Q点处有一质量为m，带电荷量为-q的粒子沿与左边界成30^o的方向射入磁场，粒子重力不计．求：

　 (1)若带电粒子能从AB边界飞出，则粒子入射速度应满足的条件；

　 (2)若带电粒子能垂直CD边界飞出磁场，进入如图所示的有界匀强电场中减速至零后再返回，，则有界电场的电压的范围及带电粒子在整个过程中在磁场中运动的时间；

　 (3)若带电粒子的速度是(2)中的倍，并可以从Q点沿纸面各个方向射入磁场，则粒子打到CD边界上的长度是多少？

焦作市2008-2009学年(下)高三调研测试试卷

17.(13分)如图所示，传送带与水平地面的倾角θ为37°，AB长16m，传送带以10m/s的速率逆时针转动，在传送带上A端无初速放一质量为0.5kg的物块，它与传送带间的动摩擦因数μ为0.5。求物块从A运动到B所需要的时间。(sin37º=0.6，cos37º=0.8，g =10m/s²)

16. (10分)如图所示,两轻质滑轮固定于天花板A、B两处，AB间的距离为，忽略滑轮的大小及与绳间的摩擦.一根轻质长绳穿过两个滑轮,它的两端都系上质量为m的重物,使两个滑轮间的绳子水平, 在两个滑轮间绳子的中点C处,挂上一个质量M= m的重物,然后无初速释放重物M. 求：

(1)重物M速度最大时下降的距离；

(2)重物M下降的最大距离。

15、(10分)我国已启动“嫦娥工程”，并于2007年10月24日和2010年10月1日分别将“嫦娥一号”和“嫦娥二号”成功发射, “嫦娥三号”亦有望在2013年落月探测90天，并已给落月点起了一个富有诗意的名字-“广寒宫”.

(1)若已知地球半径为R ，地球表面的重力加速度为g ，月球绕地球运动的周期为T ，月球绕地球的运动近似看做匀速圆周运动，请求出月球绕地球运动的轨道半径r ．

(2)若宇航员随登月飞船登陆月球后，在月球表面某处以速度v₀竖直向上抛出一个小球，经过时间t ，小球落回抛出点．已知月球半径为r_月，引力常量为G ，请求出月球的质量M_月．

14．(11分)某研究性学习小组为了研究手中电器元件电阻特性，描绘出电器元件伏安特

性曲线，该学习小组在实验室中测量出多组电压和电流值，数据记录在下表中

现实验室中备有下列器材：

电压表V₁(量程0-3 V，内阻约10 kΩ)

电压表V₂(量程0一1 5 V，内阻约50 kΩ)

电流表A₁(量程0一50 mA，内阻约40 Ω)

电流表A₂(量程0一200 mA，内阻约10 Ω)

滑动变阻器R₁(0一1 5 Ω，额定电流1 A)

滑动变阻器R₂(0一1 kΩ，额定电流100mA)

电源E(电动势4 V，内阻不计)

开关S和导线若干

　 (1)请根据表中的实验数据，在给出的方格纸内作出I一U图线；

　 (2)通过分析可以得出该电器元件电阻特性：　　　　　　　　　　　　 ；

　 (3)为提高实验结果的准确程度，从题中选出该同学实验时所用的器材：电流表为

　　 (填A₁或A₂)；电压表为　 　　　　(填V₁或V₂)；滑动变阻器为 　　　(填R₁或R₂)．

　 (4)为达到上述目的，请补充画出正确的实验电路实物图

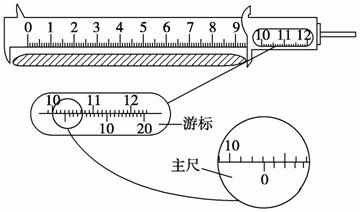

13.(4分)某同学用游标卡尺和螺旋测微器分别测量一工件的长度和厚度,如图所示,读出该工件的长度为　　　　　　　　 cm。厚度的测量值为　　　　　　　　 mm
