10．实验室内有一电压表mV，量程为500mV，内阻约为200Ω。现要将其改装成量程为30mA的电流表，并进行校准。

为此，实验室提供如下器材：干电池E(电动势为1.5V)，电阻箱R，滑线变阻器R′，电流表A(有1mA，6mA与40mA三个量程)及开关K。

　 (1)对电压表改装要先知道电压表的内阻。可用如图所示的电路测量

电压表mV的内阻。在既不损坏仪器又能使精确度尽可能高的条

件下，电路中的电流表A应选用的量程是_______mA。若合上K，

调节滑线变阻器后测得电压表的读数为500mV，电流表A的读数

为2.45mA，则电压表的内阻R_v为_______Ω。(取三位有效数字)

　 (2)在对改装成的电流表进行校准时，把A作为标准电流表，画出对改装成的电流表进行校准的电路原理图(滑线变阻器作限流使用)，图中各元件要用题中给出符号或字母标注。图中电阻箱的取值是_______Ω(取三位有效数字)，电流表A应选用的量程是_______ mA。

9．在“测定金属的电阻率”的实验中：

　 (1)某同学测量金属线R_x的直径时螺旋测微器如图甲所示，则该金属线的直径为d=　　　　 。

　 (2)金属线R_x的电阻大约是3Ω，实验室提供的电流表A(量程2.5mA，内阻约30Ω)、电压表V(量程3V，内阻约3kΩ)。则金属线、电流表和电压表的连接方式应该采用甲乙两图中的________。

8．降落伞在匀速下降过程中遇到水平方向吹来的风，若风速越大，则降落伞　　　　　　　　　　　　　　　 (　　 )

　　　 A．下落的时间越短　　　　　　　　 　　　　　 B．下落的时间越长

　　　 C．落地时速度越小　　　　　　　　 　　　　　 D．落地时速度越大

6．关于布朗运动，下列说法中正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．悬浮在液体或气体中的小颗粒的无规则运动就是分子的无规则运动

　　　 B．布朗运动反映了液体分子的无规则运动

　　　 C．温度越低时，布朗运动就越明显

　　　 D．悬浮在液体或气体中的颗粒越小，布朗运动越明显

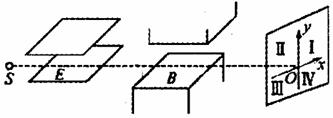

　 7．如图所示，一束正离子从s点沿水平方向射出，在没有偏转电场、磁场时恰好击中荧光　　 屏上的坐标原点O；若同时加上电场和磁场后，正离子束最后打在荧光屏上坐标系的第Ⅲ象限中，则所加电场E和磁场B的方向可能是(不计离子重力及其间相互作用力)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．E向下，B向上　　　　　　　　　　　　　　　　　　　　 B．E向下，B向下

　　 C．E向上，B向下　　　　　　　　　　　　　　　　　　　　 D．E向上，B向上

5．如图，用与水平方向成的力F，拉质量为m的物体

　 沿水平地面匀速前进x，已知物体和地面间的动摩擦

因数为μ，则在此过程中F做功为　　　　 (　 　)

　　　 A．　　　　　　　　　　 B．

　　　 C．　　 D．

3．如图所示，在同一轨道平面上的几个人造地球卫星A、B、C绕地球做匀速圆周运动，某一时刻恰好在同一直线上，下列说法中正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　 A．根据v＝可知，运行速度满足　　　　　　

　　　 B．运转角速度满足

　　　 C．向心加速度满足　　　　　　　　　

　　　 D．运动一周后，A最先回到图示位置

　 4．如图所示，a、b两端电压恒定，电阻R₁=2kΩ，用内阻也是2kΩ的电压表测电阻R₁两端电压为2V，测R₂两端电压为4V，则不接电压表时，a、b间总电压为　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．6V　　 　　　　　　　　　

B．8V

C．10V　　 　　　　　　　　

D．12V

1．高级照相机的镜头上有一层增透膜，看上去呈淡紫色．这是因为　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．增透膜明显地增强了红光的透射能力

　　　 B．增透膜明显地增强了紫光的透射能力

　　　 C．增透膜明显地增强了绿光的透射能力

　　　 D．增透膜明显地增强了红光和紫光的反射能力

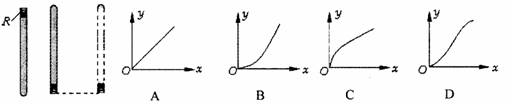

　 2．在一端封闭、长约lm的玻璃管内注满清水，水中放一个红蜡做的小圆柱体R，将玻璃管　 的开口端用橡胶塞塞紧后，迅速将玻璃管倒置，蜡块沿玻璃管匀速上升，在蜡块上升的同时，让玻璃管沿水平方向向右(设为x方向)做匀加速直线移动，下图中能正确反映蜡块运动轨迹的是　 (　　 )

14．(16分)如图12所示，静止放在水平桌面上的纸带，其上有一质量为m＝0．1 kg的铁块，它与纸带右端的距离为L＝0．5 m，铁块与纸带间、纸带与桌面间动摩擦因数均为μ＝0．1．现用力F水平向左将纸带从铁块下抽出，当纸带全部抽出时铁块恰好到达桌面边缘，铁块抛出后落地点离抛出点的水平距离为s＝0．8 m．已知g＝10 m/s²，桌面高度为H＝0．8 m，不计纸带质量，不计铁块大小，铁块不滚动．求：

(1)铁块抛出时速度大小；

(2)纸带从铁块下抽出所用时间t₁；

(3)纸带抽出过程产生的内能E．

13．(12分) 如图11所示，AB是倾角为θ的粗糙直轨道，BCD是光滑的圆弧轨道，AB恰好在B点与圆弧相切，圆弧的半径为R．一个质量为m的物体(可以看作质点)从直轨道上的P点由静止释放，结果它能在两轨道间做往返运动．已知P点与圆弧的圆心O等高，物体与轨道AB间的动摩擦因数为μ．求：

(1)物体做往返运动的整个过程中在AB轨道上通过的总路程；

(2)最终当物体通过圆弧轨道最低点E时，对圆弧轨道的压力；

(3)为使物体能顺利到达圆弧轨道的最高点D，释放点距B点的距离L′应满足什么条件．

图11

12．(10分) 如图10所示，在距地面80 m高的水平面上做匀加速直线运动的飞机上每隔1 s依次放下a、b、c三物体，抛出点a、b与b、c间距分别为45 m和55 m，分别落在水平地面上的A、B、C处．求(1)飞机飞行的加速度；

(2)刚放下b物体时飞机的速度大小；

(3)b、c两物体落地点BC间距离．

图10
