14．（11·贵阳）如图所示，闭合开关，发现可自由旋转的小磁针N极向_____方转动，这表明通电螺线管周围存在_______，这就是电流的_______效应。

答案：左　　 磁场　 磁

8．（11·芜湖）最先发现电流周围存在磁场的科学家是丹麦的___________。如图所示，通电螺线管附近的小磁针处于静止状态，则螺线管的A端是________极，电源的D端是________极。

答案：奥斯特　 S　　 负

14．（11·滨州）如图所示，已知通电螺线管两端的极性，则电源的左端为______极。（选填“+”或“—”）

答案：+

二、填空题

13．(11·衡阳)安培定则：用_________手握螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的________极。

答案：右手　　 N

12．（11·湘潭） 如图所示，通电螺线管周围的小磁针静止时，极指向的方向正确的是

A． 磁针　 　　　B． 磁针　　 　　C． 磁针　　 　　D． 磁针　　　　　　

答案：B

（11·雅安15．如图所示，通电螺线管的左端为S极，则

A．小磁针c端为N极，电源a端为负极

B．小磁针c端为N极，电源a端为正极

C．小磁针c端为S极，电源a端为负极

D．小磁针c端为S极，电源a端为正极

答案：D

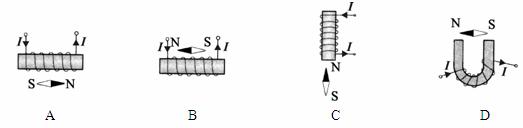

4．（11·天津）图中通电螺线管的极性标注正确的是

答案：C

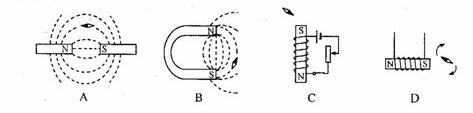

6．（11·杭州）小刚学习了磁的知识后，标出了下列四种情况下磁体的磁极（小磁针的黑端为N极），其中正确的是

答案：C

5．（11·威海）小磁针静止在螺线管的附近，闭合开关S后，通电螺线管磁感线方向如图所示，则下列判断正确的是：

A．电源的右端为正极　　

B．通电螺线管的左端为S极　　

C．小磁针一直保持静止　　

D．小磁针N极向右转动

答案：A

一、选择题

8．（11·龙岩）图中小磁针静止时指向正确的是

答案：B

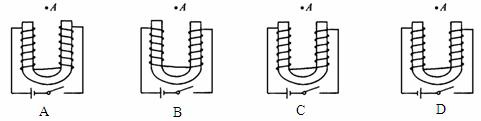

(11·潜江、天门、仙桃等)36．如图所示，闭合开关后， A点磁场方向向左的是

答案：C

3.（08·长春）(1)观察图9，小红手拿透镜对着窗外的大树，在白纸上看

到了大树的像，她拿的是    透镜。这一成像规律的应用是         。

(2)小明用质量忽略不计的薄塑料袋装满水，并用细线扎住袋口，称出水

的质量是0.6kg，则水的重力是       N（g取10N/kg）。若用一根能承受1～2N拉力的头发

丝系在袋口上，用手托住塑料袋并浸没水中，提起头发丝并松开托住袋子的手，头发丝

断（选填“会”或“不会”），原因是                      。(3)淘气的小明将两只系着细线

的气球在衣服上蹭来蹭去，当他提起细线试图让两只气球靠近时，出现了图10的现象，发生这

一现象的原因是                             ；这时小红向两气球之间吹气，气球又相互靠

近了，这是因为                                  。(4)一天，小明发现家里一盏标有“220V

40W”很旧的白炽灯发光较暗。他急忙跑到楼道里观察电能表，并用手表配合测出电功率为

1200W。   i.“这不可能是白炽灯的电功率！”小明检查读数和计算均无误，且电能表和手表

均准确，在爸爸的帮助下测得白炽灯两端的电压为220V。请你分析产生这一错误结果的原因是

                             。ii.小明分析原因并改正错误后，又重新测出这盏灯的电功率

是36W。导致白炽灯的实际功率低于额定功率的原因是                               。

(5)物理活动课上，同学们骑自行车经过一个斜坡，小明沿直线

奔向坡顶，

小红则沿着

“S”形路

线骑向坡顶。

到达坡顶时

两人很有感慨地进行了一番对话，

如图11所示。i.为了验证小明的说法，他们设计实验测量斜面的机械效率：①如图12所示，

选用的器材有长木板、木块１、木块２各一个，还需要的测量工具是刻度尺和           。②

在实验过程中应拉动木块1应做            运动。③他们进行了甲、乙、丙三次操作：以上

三次操作过程，能验证小明说法的两次操作是         。④如果小明的说法正确，你选择的两

次操作中机械效率的大小关系是         。ii.小红的做法所依据的物理知识在实际中还有什么

应用，请举出一例：                      。
