5．如下图所示的电路中，电源电压保持不变，闭合开关S后，电路正常工作。过了一会儿，电流表的示数变大，且电压表与电流表示数的比值不变，则下列判断正确的是(　　 )

　　　 A．电阻R断路，灯L变暗

　　　 B．电阻R短路，灯L变亮

　　　 C．灯L短路，电压表的示数变大

　　　 D．灯L断路，电压表的示数变小

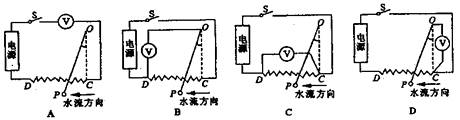

4．如下图是四幅测定水流大小的设计图，其中P是悬挂在一细长金属下面的小球，O是悬挂点，CD是水平放置的光滑电阻丝，与细金属丝始终保持良好的接触. 设计要求：水不流动时细金属丝与电阻丝上的C点接触，电压表的示数为零；有水流动时细金属丝将偏转一角度，而且水的流速越大，偏转的角度越大，电压表的示数越大，下列符合要求的是(　　 )

3．有两块金属，其质量之比为3：1，吸收热量之比为2：1，那么温度升高之比和两种金属比热大小之比，可能是　　　 　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．4:3　 3:4　　　　　　　 B．3:4　 2:1　　　　　　　 C．5:3　 2:5　　　　　　　 D．5:2　 3:5

2．用剪刀剪叠得较厚的纸片时，用刀口中部比用刀口头部去剪容易把纸剪断，这是因为

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．增加了动力　　　　 B．增加了动力臂　　 C．减少了阻力　　　　 D．减少了阻力臂

1．如下图所示，当杠杆平衡时，弹簧秤的示数为5牛顿，则物体的重力　　　　　　　　 (　　 )

　　　 A．等于5牛顿

　　　 B．大于5牛顿

　　　 C．小于5牛顿

　　　 D．无法判断

22．如图所示，小灯泡L标有“6V　 1.5W”字样，R₂为阻值未知的定值电阻器，电源电压为12V保持不变.

(1)若开关S₁闭合，S₂断开，滑动变阻器R₁的滑片在它的中点时，小灯泡恰能正常发光.求：滑动变阻器R₁的最大阻值.

(2)若开关S₁闭合，S₂断开，滑动变阻器R₁的滑片P移到最左端时，求：小灯泡这时的实际功率.(小灯泡灯丝的电阻视为不变)

(3)若保持滑动变阻器R₁的滑片P在左端不动，将开关S₁、S₂均闭合，此时电流表的示数为1.25A，求：R₂的阻值.

21．某课外活动小组围绕自行车问题进行了广泛研究，其中的部分问题如下：

(1)如图所示，自行车的脚踏和牙盘构成一个轮轴，而轮轴实质上杠杆原理。经测量，脚踏到轴心的距离R＝25cm，带动链条的牙盘半径为r＝15 cm。若脚踩脚踏所用的力是F＝15N，求链条所产生的拉力f。

　(2)我国是自行车王国，有关专家建议大力发展电动自行车。某电动自行车蓄电池的供电电压为24V。若该电动自行车包括载人共重1000N，匀速行驶时所受阻力为总重的0.03倍，而这时供电电流为10A，电能转化为机械能的效率为75%。求：①蓄电池的输出功率； ②自行车前进的速度。

20．某人用一根绳子系住水中的一个物体，试图将这个物体打捞出水。若物体的密度为3×10³kg/m³，体积为10dm³，g取10N/kg。求：

(1)要将物体提出水面，所用的绳子至少应能承受多大的拉力。

(2)在从水中向上提升物体的过程中，绳子承受的最小拉力是多大。

19．某同学做“测定一个小灯泡的功率”的实验，所用灯泡的额定电压是2.2V。

(1)如图是他实验的电路，但连接不完整，请你给帮他完成电路的连接。

(2)电路连接完整后，当向右移动变阻器的滑片P时，电压表的示数将　　　　 ，电流表的示数将　　　　 。(填变化情况)

(3)实际实验的有关记录与计算如下表：

该同学注意到灯的亮度变化是：第二次比第一次暗，第三次比第一次更亮。你认为，根据他观察的

现象和实验数据分析，可得出一些什么结论呢？请说出两点(这两点的意思应不同)：①　　　　 　　　　　　　　；②　　　　　　　　　　　　　　　　　　　 。

(4)他还注意到，这个实验记录也可以用来计算灯丝的电阻，并完成了有关计算如下表格：

这位同学有些纳闷儿：导体的电阻不是与电压、电流无关吗？怎么三次计算的灯丝电阻却不一样呢？

请你对此作出两种可能性的解释：①　　　　　　 　　　　　；②　　　　　　　　　　　 。

18．某同学在“测滑轮组机械效率”的实验中，用图A所示的装置匀速提起重物，并做了如下实验记录：

(1)如果你对该同学的实验记录进行有关分析，就会发现他的实验结果是违背物理规律的，其表现在于：　　　　　　　　　　　　　　　　　　　 。

(2)图B是测力计的放大图。结合图A你会发现导致实验结果违背物理规律的原因。其原因是　　　　　　　　　　　　　　　　　　　　　　　 。

(3)纠正错误后，可计算该滑轮组的机械效率为　　　　　 。
