6、下图A、B、C、D分别是用照相机拍摄(每0.1S拍摄一次)的小球在四种不同运动状态下的照片，其中受到平衡力作用的是

5、下面四幅图中，属于光的反射现象的是

4、小红对厨房中发生的现象理解不正确的是

A 拧开醋瓶盖，醋味扑鼻是由于分子不停的做无规则运动

B 用高压锅煮饭熟得快是因为高压锅内气压大、水的沸点高

C 碗用瓷作为材料，是因为瓷的导热性比金属好

D 电饭锅煮饭利用的电流的热效应

3、在装满水的杯子里还能放多少回形针的探究活动中，小强对放入回形针数量与哪些因素有关进行了以下猜想，其中不合理的是

A 杯口的大小　　　　 B 杯子的价格　　　 C 杯身材料的种类　　 D 杯中液体的种类

2、如图，小华一听就知道是谁唱的歌，是因为不同歌唱家具有不同的

A音调　　　 　　　B 频率 　　　　　　　C响度　　　　 　　D 音色

1、下面是2008年第29届奥运会运动项目图标，在这些活动中运动员对地面压强最大的是

　　　 A 射箭　　　　　　 B 举重　　　　　　　 C 击剑　　　　　　 D 射击

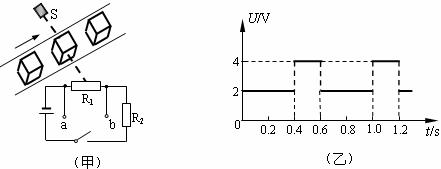

31．(9分)如图(甲)所示是某生产流水线上的产品输送及计数装置示意图。其中S为一激光源，R₁为光敏电阻(有光照射时，阻值较小；无光照射时，阻值较大)，R₂为定值保护电阻，a、b间接一“示波器”(示波器的接入不影响电路)。光敏电阻两端的电压随时间变化的图象，可由示波器显示出来。水平传送带匀速前进，每当产品从传送带上通过S与R₁之间时，射向光敏电阻的光线会被产品挡住。若运送边长为0.1m，质量为0.6kg的均匀正方体产品时，示波器显示的电压随时间变化的图象如图(乙)所示。请回答下列问题：

(1)此产品的密度为多大？

(2)产品对传送带的压强为多大？(g取10N/kg)

(3)已知计数器电路的电源电压恒为6V，保护电阻R₂的阻值为40Ω，求光敏电阻在两种状态下的阻值分别为多大？光敏电阻1h消耗的电能为多少？

30．(7分)位于我市海滨的田湾核电站，至今已有两台机组先后并网发电。

(1)先期并网发电的两台机组年发电量约为1.6×10¹⁰kWh，这些电能相当于我市新海电厂完全燃烧多少吨标准煤放出的能量？(标准煤的热值为3.0×10⁷J/kg)

(2)与新海电厂的火力发电相比，核能发电具有哪些优点？(说出两点即可)

(3)若电厂通过供电系统，用220V的电压给离电厂较远的小明家所在的小区供电。某天小明在家用标有“220V 1000W”的电热水壶烧水，在20min内将2kg的水从20℃烧开。假如在烧水过程中由电能产生的热量80%被水吸收。则电热水壶的实际功率为多大？(不考虑温度对电阻的影响)

29．(6分)如图为“测量滑轮组机械效率”的实验装置，钩码总重6N，弹簧测力计竖直向上匀速拉动细绳时的示数如图所示。(摩擦不计)

(1)由图可知，实验时弹簧测力计对细绳的拉力为多大？

(2)若钩码3s内上升0.1m，则弹簧测力计拉力做功的功率为多大？该滑轮组的机械效率为多大？

(3)若仅增加钩码的个数，该滑轮组的机械效率将如何变化？

28．小明在物理实验室发现一个如图所示的盒子，面板上有四个接线柱、一个灯泡和一个开关。他发现，闭合开关时灯泡能够发光，断开开关时灯泡就熄灭。老师告诉他B、C间有个电源，另外，电路中还有一个电阻。他非常想了解盒子内部的电路，于是找来了一个电流表和两根导线做了以下探究：

①断开开关，将电流表的a端固定到A接线柱上；

②将电流表的b端接到B接线柱上，发现灯泡不亮，电流表的示数为零；

③将电流表的b端接到C接线柱上，发现灯泡较亮，电流表有示数；

④将电流表的b端接到D接线柱上，发现灯泡较暗，电流表的示数减小。

　请你根据小明的探究过程及现象帮他把盒内电路的电路图补充完整。
