19．某实验小组的同学探究电流与电压的关系时．用到如下器材：电源1个，电流表、电压表各1只．定值电阻(5Ω,、lOΩ、15Ω各1只)，滑动变阻器1只，开关1个，导线若干；设计的电路如下图所示。

(1)这个实验使用了控制变量的方法，其中被控制的变量是　　　　 ，下面是他们获取的几组实验数据。

(2)实验中他们选用的定值电阻阻值为　　　　　　 Ω；

(3)请在下图的坐标系上画出电流随电压变化的图象；

(4)分析表中的数据或图像，你能得出的探究结论是　　　　　　　　 　　。

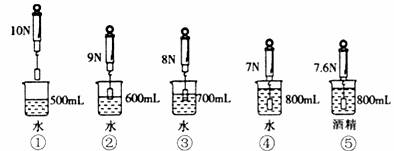

18．小刚同学用一个弹簧测力计、一个金属块、两个相同的烧杯(分别装有一定量的水和酒精)，对浸在液体中的物体所受的浮力进行了探究。下图表示探究过程及有关数据。

(1)分析②、③、④，说明浮力大小跟　　　　　　 有关。

(2)分析　　　　　　 ，说明浮力大小跟液体的密度有关。

(3)物体完全浸没在酒精中所受的浮力是　 N。

(4)根据图中的实验数据，该金属块的密度是　 　　　　kg／m³。(g取10 N／kg)

17．在“探究滑动摩擦力大小与什么因素有关”实验中，小明同学选用了一块带钩的长方体木块(重力为G、各个表面粗糙程度一样)、质量相等的几个钩码、弹簧测力计一只。请补全下列步骤中的相应内容：

(1)小明把长方体木块平放在水平桌面上，为了测出滑动摩擦力的大小，他用弹簧测力计水平　　　　 拉动木块运动．记下此时弹簧测力计的示数为F1，则滑动摩擦力的大小等于　　　　　　　　 。

(2)接着，他在木块上先后增加二个和四个钩码，重复步骤(1)，分别读出对应的弹簧测力计示数为F2和F3，发现F3>F2>F1，这说明　　　　　　　　　　　　　　　 　　　　

　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　。

　 (3)取下钩码．他又把该木块倒放在水平桌面上．按步骤(1)的方法再次读出弹簧测力计的示数．他这样操作是为了研究　　　　　 　　　　　　　　　　　　　　　　　　　　　。

16．如图所示，按小磁针的指向标出螺线管的极性和电流方向。

15．请在图中画出使杠杆OA平衡时最小动力F1的示意图和阻力F2的力臂L2。

14．物体表现出惯性的现象我们经常遇到。请你写出两条与惯性有关的例子。

　　(1)　　　　　　　　　　　　　　　　　 ；

(2)　　　　　　　　　　　　　　　　　 　。

13．如图所示．电源电压不变，R1=10Ω．R2=15Ω。当S1、S2都闭合时．甲、乙都是电压表，则U_甲：U_乙=　　 ；当S1闭合，S2断开时，甲、乙都是电流表，则I_甲：I_乙=　 　　。

12．在抗震救灾中，空降部队的战士空降到汶川。战士在跳伞时．如果在空中未打开伞，且加速下降(不计空气阻力)．他的动能　　 　，势能　　 。如果伞打开后，战士匀速下降，则此时他的机械能　　 。(三个空均选填“增大”、“减小”或“不变”)

11．(填写物态变化名称)在今年的南方雪灾中有些地方出现雾凇现象，雾凇形成是　　　 现象；夏天，打开冰箱门时，在冰箱门附近出现“白气”，“白气”形成是　　　 现象。

10．一只电烙铁的额定电压是220V，在额定电压下工作时的电阻是l210Ω．它的额定功率是　　 W，在额定电压下通电10min产生的热量是　　　　　 J。
