5、在如图所示的电路中，电源电压保持不变，闭合开关S₁、S₂，两灯都发光，当把开关S₂断开时，灯泡L₁的亮度及电流表示数变化的情况是(　　 )

A．L₁变亮，电流表示数不变

B．L₁变亮，电流表示数变小

C．L₁亮度不变，电流表示数变小

D．L₁亮度不变，电流表示数不变

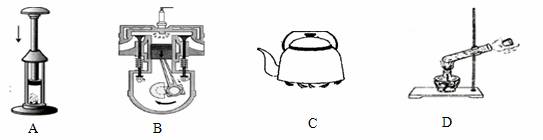

4、如图所示的实验或有关装置工作时，能量转化由机械能转化为内能的是(　　 )

3、水是较好的冷却剂，关于水能较好冷却的说法中正确的是(　　 )

A．水的温度比周围的环境温度低　　　　 　　 B．水的比热容较大

C．水的导电性好　　　　　　　　　　　 　　 D．水的密度最大

2、如图所示，电源电压保持不变．当闭合开关后，滑动变阻器的滑片向左移动的过程中，下列说法正确的是(　　 )

A．电流表示数变大，灯泡变亮

B．电流表示数变大，电压表示数变大，灯泡变亮

C．电压表示数变小，灯泡变暗

D．电流表示数变小，电压表示数变小，灯泡变暗

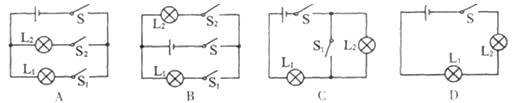

1、如图所示的四个电路图中，各开关都闭合后，灯泡L₁与L₂串联的是(　　 )

24．生物上培养菌种需要在相对稳定的温度环境下进行。下图是某校物理研究性学习小组的同学设计的恒温箱。他们将一段电热丝只接入电源电压为24V的电路中，测得其消耗的功率为18W。假设电热丝阻值不随温度变化，试着解答下列问题：

(1)此时通过电热丝尺的电流为多大?

(2)为保证菌种的培养，箱内发热功率应为12W。在不改变电源电压和原电热丝的情况下，需要在箱内串联一段多大阻值的电热丝?

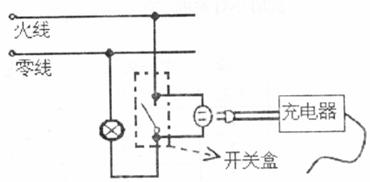

23．小明家买了一辆电动车，回家后却发现一个难题：车库里只有一盏灯，但没有充电用的插座。于是爸爸打开灯的开关盒，看到里面有两个接线柱，他便从这两个接线柱上引出两根导线，接上一个插座，如下图所示。接好后插上充电器，却发现电灯亮了，但亮度明显偏暗。

(1)造成这一现象的原因是由于连接错误而导致充电器与电灯_______________联。

(2)正确连接后充电器与电灯都能正常工作了。小明发现充电器上标有“输入电压220V，输出功率100W”。电动车充电一次需要8小时，那么充电一次需要消耗多少电能?

22．作为我市市政府为民要办的十件实事之一，天然气置换工程已于08年12月12日前全部完成，全市管道煤气用户全部用上了清洁安全的天然气。假设完全燃烧2m³天然气，那么天然气释放出多少热量?若这些热量完全被水吸收，那么能将多少kg20℃的水加热到l00%?[水的比热容C=4.210³J／(kg·℃)，天然气的热值q8.0l0⁷J／m3]

21．在没有电压表的情况下测量未知阻值的电阻时，小明利用一个阻值为R₀的已知电阻，设计了一个如下图所示的电路，完成了测量任务。请你根据他设计的电路，完成下列实验探究：

(1)简要写出测量步骤(测量量用物理符号表示)：

(2)未知阻值电阻的阻值R_X= ___________(用测量量和已知量表示)。

20．在“测量小灯泡电功率”的实验中。已知电源电压为4.5V，小灯泡的额定电压为2．5V。(1)连接电路时，开关应______________________。

(2)请你用笔画线代替导线将下图中的电路连接完整。

(3)闭合开关前，应先将滑动变阻器的滑片移到__________ 端(选填“最左”或“最右”)。

(4)闭合开关后，发现小灯泡不亮，电压表偏转极大超出了3V的最大量程，电流表指针几乎不偏转，产生故障的原因可能是____________________________________________。

(5)排除故障后，实验得到的数据如下表。在第1次实验中，小灯泡两端电压为2V时，电流表示数如下图所示，则通过小灯泡的电流为_______A，此时小灯泡的实际功率为___W。

(6)由上表可知，小灯泡的额定功率为________W；小灯泡的实际功率随实际电压的增大而_______(选填“增大”或“减小”)。
