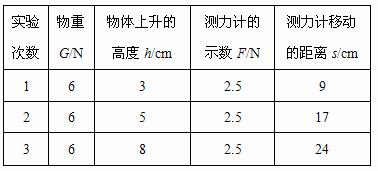

27．(6分)小明在“测滑轮组机械效率”的实验中，用如图所示的滑轮组进行了三次实验，实验数据如下表：

(1)分析表中数据，回答以下问题：

①表中有一个数据的记录是错误的，该错误数据是　　　 ；

②第3次实验中滑轮组的机械效率是　　　　　　 ；

③滑轮组的机械效率与　　　　　　　　　　　　　　　　　 无关.

(2)小红在小明实验的基础上多使用一个滑轮也做了实验，如图所示.

　　 ①小红多使用一个滑轮，目的是为了改变　　 　　　　　　　　　　　　　　　；

　　 ②两位同学使用各自的滑轮组提升相同的重物(不计绳重及摩擦)，那么所测机械效率是否相同：　　　　 ，理由是：　　　　　　　　　 　　　　　　　　　　　.

26．(3分)如图所示，是探究“物体的动能与哪些因素有关”的实验装置。让同一小球两次分别从同一滑轨的不同高度A处和B处自由滚下，撞击处于水平面上同一位置的纸盒：

(1)此实验中，通过观察什么来比较小球的动能大小？

答：　 　　　　　　　　　　　　；因此，从　　 处滚下的小球到达平面上动能较大.

(2)已知同一小球从A、B处滚到平面上的速度分别为v_A、v_B，且v_A大于v_B。由此可知小球的动能大小与它的　　　　　 有关。

25．在图中用笔画线代替导线，将图中各元件连成满足要求的电路。要求是：(1)接通电路后小磁针能静止在图示位置；(2)当变阻器滑片向右移动时，蹄形电磁铁的磁性减弱。

24．请将如图所示的电路补画完整：在图中①和②的缺口处分别画出开关或灯泡的电路符号，并把③处的三孔插座连入电路。

23．如图所示，方框内是由两个阻值相同的电阻和一个开关组成的电路。当开关由断开到闭合后，电流表的示数变为原来两倍，在方框内画出表示连接情况的电路图 (电源电压保持不变) 。

22．如图是安装在小区进出口的栏杆示意图，当在栏杆A处施加压力F时，可将栏杆转到图示位置，请在图中画出此时压力F的力臂L₁和重力G的力臂L₂。

21．为合理利用电能，目前我市正在推广使用“分时电能表”，进行分时段计费。张敏同学家的“分时电能表”规格为“220V 　10A”。

(1)在这种情况下，张敏家同时接入电路的用电器总功率不得超过________W。

(2)张敏统计她家所有的用电器的额定功率如下表：

当这些用电器都同时正常工作时，通过电能表的实际电流是________A.

　 (3)分时段计费标准如右表；张敏家所有用电器每天在两个时段都各正常工作1h，则一天的电费______元。

20．如图所示，重为100N的物体A在水平拉力F的作用下，沿水平面以0.4m/s的速度作匀速直线运动，弹簧测力计的示数为5N(滑轮、绳子、弹簧测力计的重力及绳子与滑轮间的摩擦均不计)。则此时物体A受到的摩擦力为_____N；若物体A匀速运动2s，则拉力F做功为_______J，拉力F的功率为________W。

19．规格为“3V　 3W”和“6V　 12W”的甲、乙两只小灯泡，当它们都在额定电压下工作时，比较两灯的亮度是：　 　　　　　　；若将它们串联接到电压为6V的电源上，比较两灯的亮度是：　 　　　　　　；若将它们并联接到电压为3V的电源上，比较两灯的亮度是：　　 　　　　　.(选填：甲灯亮些、乙灯亮些、一样亮)。

18．为使标有“4.5V　 0.5A”的灯泡能接到电压为6V的电源上正常发光，应该事先取一只阻值为　　　　　 Ω的电阻器与灯泡　　　　 联，再接通电路。此时，该电阻器的电功率为_________W。
