2、如图，电源电压U不变，在甲、乙两处分别接入电压表，闭合开关S，测得U_甲：U_乙＝1：3；断开开关S，拆去电压表，并在甲、乙两处分别接入电流表，此时I_甲：I_乙是(　)

A．3：1　　 　 B．1：3　　　　 C．1：1　　 　 D．4：3

1、当温度降到很低时，某些金属导体的电阻会突然消失，这种现象称为超导现象。假如白炽灯的灯丝、电动机的线圈、电饭锅内部电热丝及高压输电线都用超导体材料制作，当用电器通电时，假设这些导体的电阻都为零，下列说法正确的是 (　 )

A．白炽灯仍能发光且更亮　　　　 　B．电动机仍能转动且效率更高

C．电饭锅仍能煮饭　　　　　　　　 D．高压输电线仍有能量损耗

33．一个晴朗的下午，小明向远处的一座大楼望去，他发现有的窗户明亮刺眼，而有的却是黑洞洞的。他问爸爸这是怎么回事，爸爸告诉他，那座大楼有的窗户是开着的，有的是关着的，小明很快就明白了其中的道理，请你解释出现上述现象的原因。

32．某机要室大门是由电动机控制的，有两把钥匙(电路开关)分别由两名工作人员保管，单把钥匙无法打开。请利用图中的器材设计成符合要求的电路。

31．很早以前，我国考古队员就利用超声波方向性好的特点制成了一种探测装置安装在船上，用它发出的超声波对“南海一号”沉船进行细致地探测。2007年12月22日，“南海一号”被成功打捞。

　 　　 (1)题中所指探测装置的名称是什么?

　　 (2)这种装置可以用来探测月球等太空中的奥秘吗?为什么?

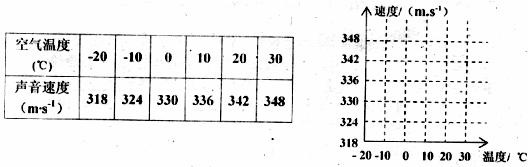

30．声音传播的速度与温度有关，下表是空气中声速随温度变化的数据。

　　 (1)请你在如图所示的坐标中做出声速与温度关系的图像。

　　 (2)根据所作图像先找出温度为15℃时声速为_________m／s。

　　 (3)当飞机的飞行速度接近周围的声速时会受到相当大的阻力。上世纪中期，人们就尝试进行超音速飞行。在飞机速度有限的情况下，你能指出在什么情况下，试验更容易成功吗?___________________________________________________________________________。五、综合应用题(16分)

29．某校实验小组希望通过比较电路中不同位置的电流表的读数来探究串联电路的电流规律。所接电路左图所示，闭合开关后，两电流表指到偏转情况如下右图所示。

　　 (1)电流表的读数是：__________。

　　 (2)由于连线较乱，一时无法确定电路是串联还是并联，以下两种判断方法是否可行?

(3)该小组的某同学发现电流表指针偏向较小，所以他认为“串联电路电流每经过一个用电器，电流都会减弱一些”。请你指出造成他判断错误的原因：

______________________________________________________________________________。

28．炎热的夏天，家中的蜡烛、柏油路上的沥青会变软，而冰块熔化时，没有逐渐变软的过程。由此小明推测，不同的物质熔化时，温度的变化规律可能不同。于是他选用了奈(晶体)和石蜡(非品体)进行了探究性实验，分别记录了给它们加热过程中，温度随加热时间变化的相关数据，并绘制出了如图所示的A、B图像。请回答下列问题：

　　 (1)奈的变化图像是_________。

　　 (2)奈的熔点是_______，如果使 奈冷却，它的凝固点是多大?请你说出你的猜想：_____。

　　 (3)分析图像B可获得的信息有：____________________________________。(写出两条)

27．某校实验探究小组，做“探究凸透镜成像规律”的实验，如图所示。

　　 (1)将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛扁，调节凸透镜和光屏的高度，使它们的中心与烛焰中心大致在同一高度，其目的是使像成在___________________。

　　 (2)实验过程中，当烛焰距凸透镜的距离如图所示的位置时，移动光屏至某一位置，在光屏上得到一等大清晰的像，则该凸透镜的焦距是___________cm。

　　 (3)当烛焰距凸透镜15cm时，移动光屏，可在光屏上得到一清晰倒立的、_________的实像。

　　 (4)把图中的凸透镜看作眼睛的晶状体，光屏看作视网膜，给“眼睛”戴上远视眼镜，使烛焰在“视网膜”上成一清晰的像，若取下远视眼镜，为使光屏上得到清晰的像，应将光屏____　　 (选填“远离”或“靠近”)透镜。

26．在虚线框中画出灯泡和灯泡并联、电流表测灯泡的电流、开关同时控制这两个灯泡的电路图，并在图上连接实物图。
