19．在“探究--物质的比热容”实验中，提供的装有液体、发热电阻丝和温度计的烧瓶(各烧瓶完全相同；各烧瓶中的液体种类不同；各烧瓶中发热电阻丝完全相同)若干，其它器材任选。

(1)小明首先选用的两个烧瓶中分别装有A、B两种等质量的不同液体，选用的其他器材及实物连接图如下图所示。给A、B两种液体加热时，小明“先闭合S_l和S₂，后闭合S₃，一段时间后，断开S₃。”

　 这样操作可保证加热时间__________，其目的是使两种液体____________。

(2)小明完成实验探究后，他用加热时间的长短来表示物质吸收热量的多少。整理了如下表所示的实验数据：

①分析第l次实验数据，可以得出的初步结论是：质量相同的不同物质，吸收________的热量后，升高的温度不相同；可知，A液体的比热容__________B液体的比热容(选填“大于”、“等于”或“小于”)。

②分析第2次实验数据，可以得出的初步结论是：____________________________________

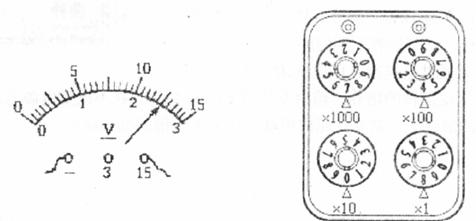

18．如下图所示，电压表的示数是________V，电阻箱的示数是_________ 。

17．请在如下图所示的家庭电路中，以笔画线代：替导线，将一个两孔插座和一个带按钮开关的螺丝口灯泡接入电路。

16．随着党中央实施的“家电下乡工程”，电冰箱将更广泛地步入农村家庭。小强对家中刚刚添置的电冰箱进行了观察后，发现：电冰箱内的照明灯，由一开关控制，冰箱门开启时，开关闭合，灯亮；当冰箱门关闭时，开关断开，灯不发光，这个开关我们用“”表示。电冰箱内有一个电动压缩机，当冰箱内温度升到一定值时就启动工作，降到某一温度时，就停止工作。可见电冰箱的压缩机是由一个温控开关自动控制的，温控开关我们用“”表示。请你在下面空白处画出它们连接的电路图。(温馨提示：电动机的电路符号是M)

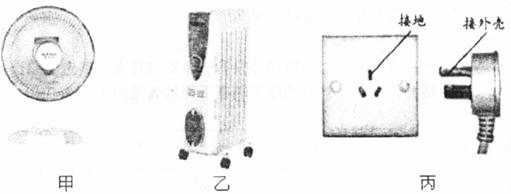

15．寒冬来临，使人们牵挂起四川灾区人们的取暖问题，有人给灾区人民送去了电取暖器，甲、乙图是与用电两种不同形式的电取暖器，其中甲图所示电暖器工作时，发热体被烧的红红的；乙图是一种电热水式取暖器，它通过加热水实现向外散热；丙图是它们使用的电源插头和插座。请你根据电取暖器的工作情况，结合图示和生活经验等，提出两个物理问题．并作出解答．

问题l：____________________________________________________________________

解答：_____________________________________________________________________

问题2：____________________________________________________________________

解答：_____________________________________________________________________

14．如下图所示，电源的电压为6V，R_l的电阻为l0，R₂的电阻为20，R₁、R₂的连接方式为__________(选填“串联” 或“并联”)，闭合开关，电流表的示数为_________A，通电l0s电阻R_l产生的热量为__________J。

13．一课外实践小组要自制滑动变阻器，老师向他们提供了下表所示的几种材料及相关数据，他们应选取__________材料做电阻丝，因为在相同条件下，这种材料的电阻________ (选填“较大”或“较小”)。下图中AB和CD是他们选取的这种材料制成的两根粗细一样的电阻丝，用图示的装置可以研究导体电阻的大小跟___________的关系。

几种1m的横截面积为1mm2的金属导体在200C时的电阻值
导体	电阻R/
钢	0.017
铝	0.027
铁	0.096
镍铬合金	1.1

12．2008年8月14日，张娟娟经过激烈的鏖战，凭借12箭110环-109环的成绩险胜韩国选手朴成贤，最终喜获中国射箭队的第一个奥运会冠军。下图是张娟娟拉弓射箭的情景。则拉弯的弓弦具有_________能，松手后转化为_________能。

11．《农夫与蛇》的寓言故事，同学们都熟悉吧?农夫是通过_________方式改变蛇的内能的；寒冷的冬天里，人们还常揉搓双手来取暖，如下图所示，这是通过_______方式来改变内能的。

10．下图是一种自动测定油箱内油面高度的装置。弯月形的电阻R与金属滑片P构成一个滑动变阻器，金属滑片P是杠杆的一端。下列关于它的说法中，正确的是

A．R和R′在电路中是并联的

B．该电路中油量表既可用电流表改装，也可用电压表改装

C．油面升高，滑动变阻器接入电路的电阻减小

D．油量表示数越小，反应油面的高度越大
