15．从显像管尾部的阴极发射出来的电子，高速撞击到荧光屏上，使荧光屏发光，则该电子束的电流方向是从_________流向_________。(选填“荧光屏”、“阴极”)

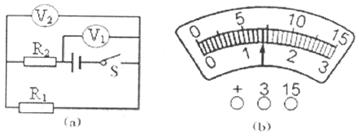

14．在下图(a)所示电路中，当闭合开关后，两个电压表指针偏转均如图(b)所示，则电阻R₁和R₂的电阻之比为_________。

13．有两只定值电阻R_A和R_B，各自的电流和电压关系图像分别为下图中的A、B，若将他们串联在电压为4.5V的电源上，则R_A两端的电压为_______V，通过R_B的电流是_______A，R_A、R_B消耗的总功率为_________W。

12．“嫦娥一号”卫星在绕月飞行的1年时间里，可能会遭遇两次月食，月食期间没有太阳光照射，卫星表面的温度会急剧下降，内能_________(选填“增大”、“减小”或“不变”)，这是通过_________的方式改变物体的内能。

11．在生活实际中用_________测物体的冷热程度；在家庭电路中用_________测量消耗的电能；马路上的路灯都是_________(选填“并联”、“串联”)的。

10．如下所示电路中，当开关S闭合后，发现电压表V₁和V₂的示数相同，则下列故障中①灯L₁的灯丝断了，②灯L₁两端接线柱短路，③灯L₂的灯丝断了，④灯L₂两端接线柱短路，以上故障可能的是

A．①或③　　 　　　　　　 B．①或④　　　　　　　　　 C．②或③　　 　　　　　　 D．②或④

9．如下图所示的电路中，要使电阻R₁和R₂组成并联电路，则应将

A．S₂闭合，S₁、S₃断开　　 　　　　　　　　　　　　　 B．S₃闭合，S₁、S₂断开

C．S₁、S₂闭合，S₃断开　　　　　　　　　　　　　　　　　 D．S₁、S₃闭合，S₂断开

8．如下图所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程中

A．电压表V₁示数变大，V₂示数变大，电流表A的示数变大

B．电压表V₁示数变大，V₂示数变小，电流表A的示数变小

C．电压表V₁示数不变，V₂示数变小，电流表A的示数变大

D．电压表V₁示数变小，V₂示数变大，电流表A的示数变小

7．用电器工作时将电能转化为其他形式的能，现有日光灯一盏、电扇一台、电烙铁一个，规格均为“220V 60W”。若将他们接入家庭电路中，在相同的时间内，电流做的功

A．日光灯的最多　　 　　　　　　　　　　　　　　　　　　 B．电扇的最多

C．电烙铁的最多　　 　　　　　　　　　　　　　　　　　　 D．三者一样多

6．下列说法正确的是

A．“破镜难重圆”是因为固体分子间只存在着斥力

B．物体热胀冷缩，是因为分子的大小随温度的变化而改变

C．在空调房间吸烟时，会看到烟雾在空中弥漫，这是分子的无规则运动

D．原子核内质子所带的正电荷数与核外所有电子所带的负电荷数相等，所以平常物体不带电
