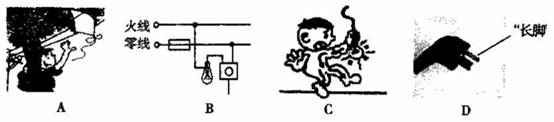

4．如图3所示的四种情景中，符合安全用电原则的是　　 (　　 )

A．徒手从输电线上取风筝

B．电灯的开关必须接在零线上

C．家庭电路中导线绝缘层破损

D．三脚插头的“长脚”与用电器的金属外壳相连

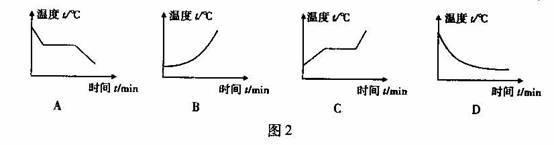

3．如图2所示，描述晶体熔化过程的曲线是　　 (　　 )

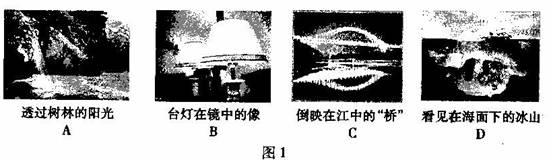

2．如图1所示的四种情景中，属于光的直线传播的是　　 (　　 )

1．下列数据中最符合实际的是　　 (　　 )

A．一节新干电池的电压为1．5 V

B．今天教室内的气温约为60℃

C．光在真空中的传播速度为340m/s

D．对人体的安全电压为不高于220V

28．(6分)天天津在支援四川德阳地区抗震救灾活动中，一辆满载物资的总重为G牛顿的运输车，将物资沿ABCD路线运至D处，AB段海拔高度为h₁米，CD段海拔高度为h₂米，如图甲所示。在整个运输过程中，汽车以恒定速度v米／秒运动，汽车t=0时经过A处，t₁时经过B处，t₂时经过C处，在此过程中汽车牵引力功率P随时间，变化的图象可简化为图乙所示(P₁、P₂、t₁和t₂也为已知量)。

　　　　　　　　　　　 甲　　　　　　　　　　　　　　 乙

(1)请分析说明汽车在AB段和BC段运动时牵引力的大小关系。

(2)请用已知量求汽车沿斜坡BC段运动时所受总阻力的表达式(总阻力包括摩擦力和空气阻力)。

27．(6分)物体只在重力作用下由静止开始下落的运动称为自由落体运动”。小明对这种落体运动产生了探究的兴趣，提出如下两个问题。

问题一：物体下落的快慢是否与物体的质量有关?

问题二：物体下落的高度与下落的时间存在着怎样的关系?于是他找来一些器材并在可忽略空气阻力情况下准备进行实验。

(1)请你帮助小明设计探究“问题一”的实验方案。

(2)小明探究“问题二”时，通过实验，测量出同一物体分别从最高点下落的高度为h_l、h₂、h₃，并测量出每次下落的高度所对应的下落时间为f_l、f₂、f₃。分析实验数据发现：“物体下落的高度与下落的时间不满足正比例关系”。他猜想“物体下落的高度与下落的时间平方成正比”，若要验证这一猜想，应如何处理分析实验数据?

26．(6分)坦克越过壕沟时，有一种简便方法：坦克上备有气袋，遇到壕沟时把气袋放下去，给气袋充气后，坦克通过壕沟就像走平地一样。设坦克的质量为4×10⁴ kg，履带着地面积为5 m²当坦克的前一半履带压在气袋上时，坦克对气袋的压强是多大(设坦克前后是对称的，g取10 N／㎏)？

25．(6分)图13是某简易电吹风工作原理的电路图(R为电热丝，M为电动机)，表3是该电吹风的铭牌。求：

图13

(1)电吹风正常工作且吹热风时，流过电热丝的电流多大。

(2)电热丝R的阻值多大(电热丝的阻值随温度变化不计)。

24．(4分)图12所示装置为小明的课外小制作，A是去除了瓶底、瓶口无盖的硬塑料瓶，B是两端开口的U形管，它的一端与塑料瓶内部相通，U形管内装入有颜色的水，两侧水面相平。当从左端瓶口向瓶内适度吹风时，U形管左右两侧水面是否仍然相平?若不相平，哪侧水面高?请说明理由。

图l2

23．(6分)在“测量未知电阻R的阻值"实验中：

(1)请你用笔画线代替导线把图l0中的器材连接成实验电路。

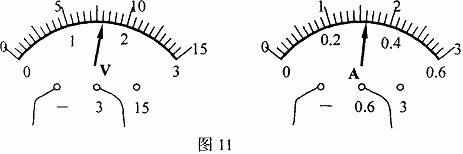

(2)请把第二次测量时，图11所示的电压表和电流表示数填入表2中相应的空格。

表2

(3)处理表2中所记录的各次实验数据，得出待测电阻R的阻值为　　 Ω。
