1．能源的开发和利用在“两型”社会的建设中起着很重要的作用。下列能源中，在使用时最安全、最清洁的是

　　 A．天然气　　 　　　　　　 B．太阳能　　 　　　　　　 C．电能　　 　　　　　　　 D．核能

27．如图所示电路，当开关S闭合时，电流表A1、A2、A3的示数分别为1.2A、0.6A和0.9A．求：通过灯L₁、L₂、L₃的电流分别为多大?

26．如图所示电路，电压表V的示数为6V，电流表A1的示数为0.4A，电流表A2的示数为0.1A．求：

(1)流过L_l和L₂的电流分别为多大?

(2)L₁和L₂两端的电压分别为多大?

25．电路中有两只灯泡，若测得它们两端的电压相等，能否判断它们一定是并联的?为什么?

24．探究串联电路中的电流．

问题：串联电路中各个用电器(如小灯泡)中的电流与电源流出的总电流之间有什么关系?

(1)我的猜想：___________________________________________________________；

(2)实验验证：

①所需器材___________________________________________________________；

②设计实验电路图

设计电路图

③设计实验数据记录表

实验记录表

(3)结论：___________________________________________________．

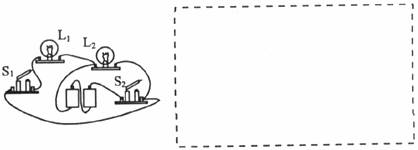

23．根据如图所示的实物电路，在虚线方框内画出相应的电路图．

22．用笔画线作导线将图中的元件连成并联电路．要求开关S₁、S₂分别控制L₁、L₂，导线尽量不要交叉，元件不得移动．

21．有一种半导体，在受热后，电阻随温度的升高而减小，利用这种半导体可能做成热敏电阻，用它可以测量很小的温度变化。根据热敏电阻的这个特性。请设计一个能利用热敏电阻测量并显示温度的电路图。画在图的虚线方框中．(热敏电阻可用符号表示)

20．给你一节干电池，两只开关S₁、S₂，两只灯泡L₁、L₂，请按两种不同要求分别在图A和图B的虚线方框中画出电路图．

　 图A　　　　　　　　　　　　　　　 图B

(1)先合上开关S₁，只有小灯泡L₁亮，再合上开关S₂，小灯泡L₂也亮；

(2)先合上开关S₁，小灯泡L_l、L₂都亮，再合上开关S₂，只有小灯泡L₁亮．

19．被测电路中的电流估计是1A，现有量程分别为0-0.6A、0-3A、0-15A的电流表，则应选量程为　　 ( 　　)

　　 A．0-0.6A　　 　　　　　 B．0-3A 　　　　　　　　　 C．0-15A 　　　　　　　　 D．都可用来测量
