如图所示是一种水位自动报警器的原理图。水位没有到达金属B时，绿灯亮；水位到达金属块B时，红灯亮，试说明它的工作原理。(注意：纯净的水不导电，但一般的水都是导电的)

5．请你根据图示所给器材设一个测量小灯泡电阻的实验．(10分)

　 　　 (1)在上面虚线框内画出实验电路图。

　 　　 (2)在连接实物电路的过程中，开关应处于________________状态；在闭合开关之前应将滑片P移至___________处。

实验序号	电压U／V	电流I／A	电阻R／	平均电阻／
l	2.5	0.45	5.56	R=
2	2	0.4	5
3

(3)表中给出了前两次的测量结果，请你根据下图所给的第三次实验中电压表、电流表示数将表格补充完整。

(4)此实验中，滑动变阻器所起的作用是________________________________________

___________________________________。

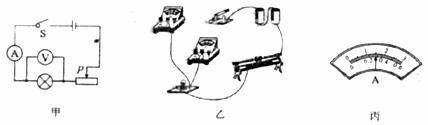

4．在“铡定小灯泡电功率”的实验中，已知电源为两节新的干电池，小灯泡的额定电压为2．5V，滑动变阻器上标有“15 1A”的字样。(6分)

　　 (1)对照电路图甲，用笔画线将图乙中来连接部分接好。

　　 (2)小力同学连完电路后闭合开关，发现小灯泡不亮，电压表示数为3V，电流表示数为零。产生这一现象的原因是______________________________。

　　 小平同学重新连完电路后闭合开关，发现小灯泡也不亮，电压表示数为零，电流表示数为0．2A，产生这一现象的原因是______________________。

　　 (3)他们一起分析故障原因并逐一排除后，再次闭合开关，移动滑片使小灯泡正常发光。如图丙所示，通过小灯泡的电流是___________A，小灯泡的额定功率是___________W。

3．小明同学玩磁体时，磁体掉进沙里，拿出来什么也不沾，磁铁掉进铁屑堆里，拿出时，磁铁上沾满了铁屑，如图所示，这一现象说明：①______________________________；②________________________。(2分)

2．如图所示，请画出开关闭合后通电螺线管和小磁针静止时的N、S极。(4分)

1．如图所示，是“探究电磁铁实验”的示意图，图中I₁<I₂=I₃。(2分)

　　 (1)比较图甲、乙可以得出_____________________________；

　　 (2)比较图乙、丙可以得出_____________________________。

9．光纤能够传送大量的信息，是因为作为信息载体的光具有较高的______________；现在使用最频繁的网络通信形式是___________，世界上最大的计算机网络是____________。

8．自动电话交换机是通过________________进行接线的。

7．移动电话机(手机)既是无线电____________，又是无线电____________。有一些人习惯将手机挂在胸前，其实这样的做法是不科学的，因为手机发出的_____________会对人的心脏造成不良影响。

6．在大型发电机中，为了得到较强的电流，一般采取______________不动，____________旋转的方式来发电，为了得到较强的磁场，还要用__________________代替永久磁体。
