热点三：交流电的四值

例4.(2007宁夏)一正弦交流电的电压随时间变化的规律如图8－3所示。由图可知(　　　 )

A．该交流电的电压瞬时值的表达式为u＝100sin(25t)V

B．该交流电的频率为25 Hz

C．该交流电的电压的有效值为100

D．若将该交流电压加在阻值R＝100 Ω的电阻两端，则电阻消耗的功率时50 W

本题简介：本题考查交流电的瞬时值、有效值、最大值的理解，正确理解有效值的热效应定义。

解析：从图象上可得交流电的电压的最大值为100V，周期为，得频率为25 Hz，

所以得电压瞬时值的表达式为u＝100sin(50t)V；交流电的电压的有效值为50；计算电阻消耗的功率用有效值，由。

答案：BD

反思：正确理解交流电的瞬时值、有效值、最大值是解题的关键，在复习时，特别注意对交流电有效值的理解和计算。

热点四：变压器的动态分析

例5.如图8－4所示，电路中的变压器为理想变压器，S为单刀双掷开关。P是滑动变阻器R的滑动触头，U₁ 为加在原线圈两端的交变电压，I₁、I₂ 分别为原线圈和副线圈中的电流。下列说法正确的是(　　)

A．保持P的位置及U₁不变，S由b切换到a，则R上消耗的功率减小

B．保持P的位置及U₁不变，S由a切换到b，则I₂ 减小

C．保持P的位置及U₁不变，S由b切换到a，则I₁增大

D．保持U₁不变，S接在b端，将P向上滑动，则 I₁减小

本题简介：本题考查理想变压器的工作原理，变压器电路的原、副线圈的功率、电流、电压的关系；对于变压器的动态分析问题要弄清那些是不变量。

解析：当S由b切换a时，副线圈匝数增多，即n₂增大，根据可知，输出电压U₂增大，R₁消耗的功率也增大，所以A错；由变压器功率关系可知，其输入功率也增大，故I₁增大，所以C对；S由a切换b时，副线圈匝数n₂减少，则输出电压U₂也减小，由得，I₂ 减小，所以B对；P向上滑动时，R减小，由得I₂ 增大，由电流与匝数的关系可知，I₁增大，故D错；所以选BC。

答案：BC

反思：如果对变压器工作原理理解不透彻，对原副线圈中哪些是变量，哪些是不变量分不清楚，或不能清楚的知道各量间"谁决定谁"的关系，就不能正确解题。

4. 电路功率的分析与计算

例4(2008年重庆)某同学设计了一个转向灯电路(如图所示)，其中L为指示灯，L₁、L₂分别为左、右转向灯，S为单刀双掷开关，E为电源.当S置于位置1时，以下判断正确的是(　 )

A. L的功率小于额定功率

B. L₁亮，其功率等于额定功率

C. L₂亮，其功率等于额定功率

D. 含L支路的总功率较另一支路的大

解析:当S置于位置1时，由电路图知，L与L₂串联再与L₁并联，由于含L支路的电阻较大，由知，消耗的功率较另一支路的小，故D错.因为电源的电动势为6V,且内阻为1，所以三盏灯两端的电压均小于6V(额定电压),消耗的功率均小于额定功率，故A选项正确。

答案：A

反思：本题考查的是闭合电路欧姆定律、电功率，其误区在于B、C选项的判断，正正确电源电动势、闭合电路欧姆定律、电功率，是解决本题的关键。

考点一：直流电路的分析和计算

例题1。一个T型电路如图所示，电路中的电,　 。另有一测试电源，电动势为100V，内阻忽略不计。则(　　 )

A.当cd端短路时，ab之间的等效电阻是40

B. 当ab端短路时，cd之间的等效电阻是40

C. 当ab两端接通测试电源时， cd两端的电压为80 V

D. 当cd两端接通测试电源时， ab两端的电压为80 V

解析：本题考查电路的串并联知识。当cd端短路时，R₂与R₃并联电阻为30Ω后与R₁串联，ab间等效电阻为40Ω，A对；若ab端短路时，R₁与R₂并联电阻为8Ω后与R₃串联，cd间等效电阻为128Ω，B错；但ab两端接通测试电源时，电阻R₂未接入电路，cd两端的电压即为R₃的电压，为U_cd = ×100V=80V，C对；但cd两端接通测试电源时，电阻R₁未接入电路，ab两端电压即为R₃的电压，为U_ab = ×100V=25V，D错。本题正确答案AC。

点拨：恒定电流常见一些比较复杂的电路，分析时需要画出等效电路图。注意电流表的分析认为是短路，电压表认为是断路，若问某两点间的电压，千万别给该两点间臆想上一段之路。

例题2．(2008年广东) 电动势为E、内阻为r的电源与定值电阻R₁、R₂及滑动变阻器R连接成如图所示的电路。当滑动变阻器的触头由中点滑向b端时，下列说法正确的是(　　 )

A.电压表和电流表读数都增大　　　　　 B.电压表和电流表读数都减小

C.电压表读数增大，电流表读数减小　　 D.电压表读数减小，电流表读数增大

答案：A

解析触头由中点滑向b端时，外电路总电阻R_总增大，干路电流I减小，故电源内部压降U_r、定值电阻R₁上压降U_R1减小，路端电压U、并联电路电压U′增大，即电压表、电流表示数均增大。

点拨：电路中某些元件的变化，会引起电流、电压、电阻、电功率等相关物理量的变化，解决这类问题涉及到的知识点多，同时还要掌握一定的思维方法，能很好的考查考生的综合应用能力，在近几年高考中已多次出现。

考点二：交流电路的分析与计算

例2．某理想变压器原、副线圈的匝数比如图8－2所示．负载中每个电阻均为110．若输入电压为220V，则输入电流和功率分别是(　　　 )　

A．5A，1100W　

B．5A，880W　

C．4A，1100W　

D．4A，880W

解析：当两电阻串联时，总电阻为2R，此时两端的电压为440V，所以W，而W，所以W，A．

考点三：电磁感应中的电路综合计算

例题3．如图所示，水平放置的金属细圆环半径为0.1m，竖直放置的金属细圆柱(其半径比0.1m 小得多)的端面与金属圆环的上表面在同一平面内，圆柱的细轴通过圆环的中心O，将一质量和电阻均不计的导体棒一端固定一个质量为10g的金属小球，被圆环和细圆柱端面支撑，棒的一端有一小孔套在细轴O上，固定小球的一端可绕轴线沿圆环作圆周运动，小球与圆环的摩擦因素为0.1，圆环处于磁感应强度大小为4T、方向竖直向上的恒定磁场中，金属细圆柱与圆环之间连接如图电学元件，不计棒与轴及与细圆柱端面的摩擦，也不计细圆柱、圆环及感应电流产生的磁场，开始时S₁断开，S₂拔在1位置，R₁=R₃=4Ω，R₂=R₄=6Ω，C=30uF，求：

(1)S₁闭合，问沿垂直于棒的方向以多大的水平外力作用于棒的A端，才能使棒稳定后以角速度10rad/s匀速转动？

(2)S₁闭合稳定后，S₂由1拔到2位置，作用在棒上的外力不变，则至棒又稳定匀速转动的过程中，流经R₃的电量是多少？

解析：(1)金属细圆柱产生的电动势为V，对整个系统由功能关系得，代入数据解得F=0.41N．

(2)S_­1闭合，S₂拔到2位置，稳定后的金属细柱的解速度为ω′，由对整个系统由功能关系得，代入数据解得ω′=ω=10rad/s．S₂拔1稳定后电容器两端的电压为V，且上板带正电S₂拔2稳定后电容器两端的电压为V，且上板带负电．电容器上的电量变化为C，所以流过R₃的电量为C．

答案：(1) 0.41N　　 (2) C

点拨：本题解答关键在于正确确定各电键在断开与闭合时对应的电路结构图．

电路这一部分以部分电路欧姆定律为中心，包括六个基本物理量(电压、电流、电阻、电功、电功率、电热)，三条定律(部分电路欧姆定律、电阻定律和焦耳定律)，以及若干基本规律(串、并联电路特点等)；其二是以闭合电路欧姆定律为中心，讨论电动势的概念，闭合电路中的电流、路端电压以及闭合电路中能量的转化；其三，对高中物理所涉及的三种不同类别的电路进行比较，即恒定电流电路、变压器电路、远距离输电电路，比较这些电路哪些是基本不变量，哪些是变化量，变化的量是如何受到不变量的制约的,其能量是如何变化的。

本题专题的重点内容有：

(1)动态直流电路的分析：电路中某些元件(如滑线变阻器的阻值)的变化，会引起电流、电压、电阻、电功率等相关物理量的变化，解决这类问题涉及到的知识点多，同时还要掌握一定的思维方法。

(2)非纯电阻电路的分析与计算。非纯电阻电路是指电路含有电动机、电解槽等装置，这些装置的共同特点是可以将电能转化为机械能、化学能等其他形式的能量。

(3)稳态、动态阻容电路的分析与计算。此类问题往往较难，但却是高考考查的重点。由于此类问题能够考查考生理论联系实际的能力，对灵活运用知识的能力要求较高，所以可能成为近几年考查重点。

(4)非线性电路的分析与求解。非线性电路包括含二极管电路和白炽电灯电路，由于这类元件的伏安特性不再是线性的，所以求解这类问题难度更大。

(5)交流电的产生，变压器的原理、电压比电流比公式的简单应用，远距离输电中的电能损失等在高考中时常出现。

本专题包含的内容有直流电路、交流电路的分析以及电磁感应现象与电路的综合应用等，涉及的考点较多，考纲对这一部分的要求，除了电阻率与温度的关系和电阻、半导体及其应用，超导及其应用、电感和电容对交变电流的作用、电能的输送，这几部分知识点为I级要求，《大纲》中定为Ⅱ级要求的知识点有：电流、欧姆定律、电阻和电阻定律；电阻的串联、并联，串联电路的分压作用，并联电路的分流作用；电功和电功率，串联、并联电路的功率分配；交流发电机及其产生正弦式电流的原理，正弦式电流的图象和三角函数表达式，最大值与有效值，周期与频率；变压器的原理，电压比和电流比．

高中物理吧 倾力打造真正免费的高中物理教与学资源网！

直流电路的分析与计算是高考的热点，可以结合实验的分析进行考查，重点考查欧姆定律的应用及功率的求解．交流电路部分由于与工农业生产和日常生活紧密结合，在近几年的高考中考查的频度较高，重点考查交流电有效值、变压器的有关知识．电磁感应中的电路问题是综合性较强的高考热点之一，该内容一般综合法拉第电磁感应定律、楞次定律、直流电路知识、磁场知识等多个知识点，还可以结合图象进行考查，解答过程中对考生的综合应用能力要求较高．

14. (18分) A、B两滑块在同一光滑的水平直导轨上相向运动发生碰撞(碰撞时间及短)，用闪光照相机，闪光4次摄得的闪光照片如图所示，已知闪光的时间间隔为，而闪光本身持续时间极短，在这4次闪光的瞬间，A、B两滑块均在0-80cm刻度范围内，且第一次闪光时，滑块A恰好通过x=55cm处，滑块B恰好通过x=70cm处，求：

(1)碰撞发生在何处？

(2)碰撞发生在第一次闪光后多少时间？

(3)两滑块的质量之比等于多少？

13. (16分)探究能力是物理学研究的重要能力之一．有同学通过设计实验来探究物体因绕轴转动而具有的转动动能与哪些因素有关。他以圆型砂轮为研究对象，研究其转动动能与其质量、半径、角速度等的具体关系。如图16所示,砂轮由动力带动匀速旋转测得其角速度ω，然后让砂轮脱离动力，用一把弹性尺子与砂轮接触使砂轮慢慢停下，设尺和砂轮间的摩擦力恒为，(不计转轴的质量及其与支架间的摩擦)分别取不同质量、不同半径的砂轮，使其以不同角速度旋转的进行实验，最后得到的数据如下表所示：

(1)根据题给数据计算砂轮的转动动能E_k，并填在上面的表格里。

(2)由上述数据推导出该砂轮的转动动能E_k与质量m、角速度ω、半径r的关系式为_____________。

(3)以上实验运用了物理学中的一个重要的思维方法是:_________________。　

12. (14分)如图所示，一个质量为m、电量为q的带电小球,在一个竖直向上的匀强电场中由A从静止开始向上做匀加速直线运动,运动一段时间到达B点时，电场方向突然改变向下，但大小未变，经过相同的时间小球刚好回到出发点,求该电场的电场强度E。

11. (14分)一直流电压表，量程为1 V，内阻为1 000Ω,现将一阻值为5000~7000Ω之间的固定电阻R₁与此电压表串联，以扩大电压表的量程.为求得扩大后量程的准确值，再给定一直流电源(电动势E为6~7 V，内阻可忽略不计)，一阻值R₂=2000Ω的固定电阻，两个单刀开关S₁、S₂及若干线.

(1)为达到上述目的，将答题卡上对应的图连成一个完整的实验电路图.

(2)连线完成以后，当S₁与S₂均闭合时，电压表的示数为0.90 V；当S₁闭合，S₂断开时，电压表的示数为0.70 V，由此可以计算出改装后电压表的量程为　 　V，电源电动势为 　V.

10.(6分)用伏安法测一节电池的电动势和内电阻时，得到的U-I图线如图12所示，则根据图线可知：干电池的电动势为　　　 V，内电阻是　　 Ω。图线中的a点对应的外电阻是　　 Ω，电源此时内部热耗功率为　　 W。图线中的b点对应的外电阻是　　 Ω，电源此时的输出功率为　　 W。

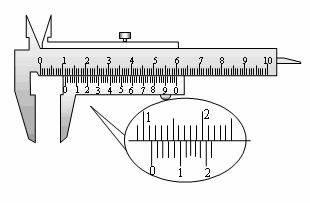

9..(4分)用游标为50分度的卡尺，测定某圆筒的内径时，卡尺上的示数如图所示，可读出圆筒的内径为____________mm。
