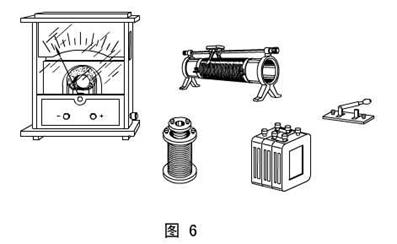

13．为了演示电磁感应现象，图中给出了一系列必备的实验仪器，另备有用于连接仪器的导线若干(图中未画出)。

⑴ 请用导线将仪器连接成正确的试验电路。

⑵ 连成电路后，合上开关瞬间，我们发现电流计的指针　　 ___，开关完全合上后，电流计的指针　　　 ，移动滑动变阻器触头，电流计指针　　　　 ，将小螺线管从大螺线管中拔出的过程，电流计指针　　　 。(以上各空均填“偏转”或“不偏转”。)

这个演示实验表明，不论用什么方法，只要　　　　　　　　　　　 ，闭合电路中就有感应电流产生。

12．真空中有一平行板电容器，两极板分别由铂和钾(其极限波长分别为λ­1和λ­2)制成，极板面积为S，间距为d。现用波长为λ­(λ­1＜λ­＜λ­2的单色光持续照射两极板内表面，则电容器的最终带电量Q正比于

A．　　　　　　 B．

C．　　　　　　 D．

试卷Ⅱ

11．如图所示，两束单色光a和b分别沿半径射入截面为半圆形的玻璃砖后，都由圆心O沿OP射出。对于两束单色光来说

A．玻璃对a光的折射率较小

B．a光穿过玻璃砖的时间较长

C．分别用这两束单色光做双缝干涉实验时，若实验装置相同，则a光在屏上形成的相邻两明条纹的间距较小

D．若分别用这两束单色光照射某金属板时均能产生光电效应，则用b光照射该金属板时所产生光电子的最大初动能较大

10．图为X射线管的结构示意图，E为灯丝电源，在K、A两电极间加上几万伏的直流高压， 使阴极发射的电子被加速后打到阳极，产生包括X光在内的各种能量的光子，其中光子能量的最大值等于电子的动能。已知阳极与阴极之间的电势差为U、普朗克常量h、电子电荷量e和光速c，电子的初速度不计，则

A．高压电源的正极应接在P点，X射线从A极发出

B．高压电源正极应接在Q点，X射线从A极发出

C．X射线管发射的X光最长波长为

D．X射线管发射的X光最大频率为

9．根据α粒子散射实验，卢瑟福提出了原子的核式结构模型。如图所示为原子核式结构模型的α粒子散射图景，图中实线表示α粒子运动轨迹。其中一个α粒子在从a运动到b、再运动到c的过程中，α粒子在b点时距原子核最近。下列说法正确的是

A．卢瑟福在α粒子散射实验中发现了电子

B．α粒子出现较大角偏转的原因是α粒子接近原子核时受到的库仑斥力较大

C．α粒子出现较大角偏转的过程中电势能先减小后变大

D．α粒子出现较大角偏转的过程中加速度先变大后变小

8．如图，P是一偏振片，P的振动方向(用带有箭头的实线表示)为竖直方向。下列四种入射光束中，哪几种照射P时能在P的另一侧观察到透射光？

A．太阳光

B．沿竖直方向振动的光

C．沿水平方向振动的光

D．沿与竖直方向成45°角振动的光

7．光电效应的实验结论是：对于某种金属

A．无论光强多强，只要光的频率小于极限频率就不能产生光电效应　

B．无论光的频率多低，只要光照时间足够长就能产生光电效应

C．超过极限频率的入射光强度越弱所产生的光电子的最大初动能就越小

D．超过极限频率的入射光频率越高，所产生的光电子的最大初动能就越大

6．光在科学技术、生产和生活中有着广泛的应用，下列说法正确的是

A．用透明的标准平面样板检查光学平面的平整程度是利用光的偏振现象

B．用三棱镜观察白光看到的彩色图样是利用光的衍射现象

C．在光导纤维束内传送图像是利用光的色散现象

D．光学镜头上的增透膜是利用光的干涉现象

5．氢原子能级的示意图如图所示，大量氢原子从n＝4的能级向n＝2的能级跃迁时辐射出可见光a，从n＝3的能级向n＝2的能级跃迁时辐射出可见光b，则

A．氢原子从高能级向低能级跃迁时可能会辐射出射线

B．氢原子从n＝4的能级向n＝3的能级跃迁时会辐射出紫外线

C．在水中传播时，a光较b光的速度小

D．氢原子在n＝2的能级时可吸收任意频率的光而发生电离

4．一束由两种单色光组成的细光束入射到三棱镜上，经棱镜折射后，分成了两束光a、b，则

A．a光的波长大于b光的波长

B．a光的频率大于b光的频率

C．a光的波长小于b光的波长

D．在同一介质中传播时，a光的传播速度小于b光的传播速度
