21．如图所示，池中装满某种透明液体．一束复色光从空气入射到池内液体的上液面上，其入射角为f．光束中只包含两种不同频率的光：红光和紫光．已知液体对红光和紫光的折射率分别为n1=1．20和n2=1．25．两种光经折射后均能从液体中直接照射到池底．则下列说法中正确的是(已知)

A．当i=O时，红光先到达池底

B．当i=45^。时，红光和紫光同时到达池底

C．当i=75^。时，红光先到达池底

D．无论i为何值，红光总是先到达池底

　　 第Ⅱ卷　 (非选择题　 共1 74分)

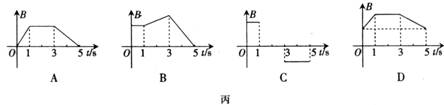

20．在竖直向上的匀强磁场中，水平放置一个不变形的铜圆环，规定铜环中的感应电流J的正方向如图甲所示，图乙表示铜环的感应电动势E随时间变化的图象，则磁场B随时间变化的图象可能是图丙中的　

19．如图所示，L为理想变压器，其原线圈、副线圈的匝数分别为n₁ n₂　 ④为理想交流电流表，阻值分别为R、r的两个定值电阻接在电路中．将a、b两端接到电压恒定的交流电源上，当开关S分别拨至接线柱l和2时，发现电流表的示数相同．则两个定值电阻的阻值之比r/R等于

18．如图所示，质量为M的小车静止于光滑的水平面上，小车的AB部分是半径为R的1/4光滑圆弧形轨道，BC部分是粗糙的水平面．现将质量为m的小物体从A点由静止释放，最终小物体相对小车静止在小车上B、C两点之间的D点．用．　　 Αμ_l表示小物体与BC水平面间的动摩擦因数，用z表示B、 D两点问的距离．下列说法正确的是

A．若保持其他量不变，则R越大x越大　　 B．若保持其他量不变，则卢越大x越小

C．若保持其他量不变，则m越大x越大　　 D．若保持其他量不变，则M越大x越小

17．一正电荷仅在电场力作用下，运动过程中其速率随时问变化的图象如图所示．关于A、B两点电场强度E的大小和电势的高低，下列判断正确的是

16．在标准大气压P₀的环境中，质量为M(单位：kg)的水沸腾时变成同温度的水蒸气，体积会由V₁变为v2．已知1 kg的水转化为同温度的水蒸气需吸收热量Q，则在此过程中l kg的水内能的变化量为

15．两个动能均为Ek的电子对撞后湮灭成频率均为，的两个光子．用c表示光在真空中的传播速度，用h表示朗克常量，用m表示每个电子的质量．则电子湮灭时产生的光子在真空中传播时的波长为

14．医院有一种先进的检测技术--彩超．这一技术是，首先向病人体内发射频率已精确掌握的超声波，超声波经血液反射后被专用仪器接收，同时测出反射波的频率变化，最后就可知道血液的流速．则这一技术主要体现了下列哪一种物理现象

　　 A．多普勒效应　　 B．波的衍射　　 C．波的干涉　　 D．共振

13．将7．84 g铁粉加入200 mL一定物质的量浓度的稀硝酸中。充分反应放出标准状况下的NO气体2．24 L(反应前后溶液体积变化忽略不计)。下列有关判断中不正确的是

A．反应后所得溶液中

B．反应前稀硝酸的物质的量浓度为2．O

C．反应后所得溶液中

D．反应后所得溶液中

12．氢能是理想的无污染的绿色能源，利用太阳能光催化裂解水制取氢气是能源的一次新技术革命。钙钛矿型层状氧化物是一种新型光催化剂。右图为钙铁矿晶体结构示意圈．下列有关说法不正确的是

A．钙钛矿的化学式可表示为

B．钙钛矿晶体中与1个Ca²⁺距离最近且等距离的O^2-有6个

C．太阳能光催化裂解水制氢气的反应可表示为：

D．太阳能光催化裂解水制氢气的反应为放热反应
