2.5V，0.50W小灯泡

电池组E　 电动势9V，内阻约为0.5Ω

电压表V　 量程0-10V，内阻20kΩ

电流表A₁ 量程0-50mA，内阻约为4Ω

电流表A₂ 量程0-300mA，内阻约为20Ω

　　　　　　　 滑动变阻器R₁，阻值范围0-100Ω，额定电流1A

　　　　　　　 滑动变阻器R₂，阻值范围0-1700Ω，额定电流0.3A

　　　　　　　 电键S，导线若干

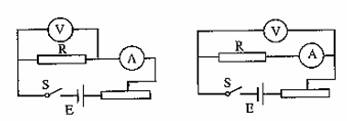

　　　　　　　 如图所示有两种电路可供选择

　 　　　 　　 测量中为了减小实验误差，实验所用电流表应为　　　　　 (填代号)，滑动变阻器应为　　　　　 (填代号).若要求滑动变阻器便于调节，实验中应选用图　　　　　 所示电路.

　　　　　　　　　　　 甲　　　　　　　　　　　　 乙

　 (3)在验证机械能守恒定律的实验中，已知打点计时器所用电源的频率为50Hz，当地的重力加速度为10m/s²，所用重物的质量为1.0kg，实验中得到的一条点迹清晰的纸带如图所示. 若把第一个点记做O，另选连续的四个点A、B、C、D做为测量点，经测量A、B、C、D点到O点的距离分别为62.9cm、70.2cm、77.8cm、85.8cm. 根据以上数据，可知重物由O点运动到C点，重力势能的减少量为　　　　 J，动能的增加量为　　　　 J.(计算结果保留两位有效数字)

21．(18分)

　 (1)用油膜法估测油酸分子直径的大小。

①现将1滴配制好的溶液滴入盛水的浅盘中，

让油膜在水面上尽可能散开，待液面稳定后

在水面上形成油酸的__________油膜；

②把带有方格的玻璃板放在浅盘上，在玻璃

板上描绘出油膜的边界轮廓，形状如图所示。

已知坐标方格边长为L，按要求数出油膜轮廓线包括的方格是n个，则油酸的面积约是____________；

　　　　 ③已知1滴油酸溶液中含纯油酸的体积为V₀，由以上数据估测出油酸分子的直径为___________.

　 (2)一个定值电阻，其阻值约在40-50Ω之间，现需要测量其阻值. 给出的实验器材有：

2．答卷前将密封线内的项目填写清楚。

　 本卷共11小题，共180分。

1．用钢笔或圆珠笔直接答在试题卷中。

20．示波器是一种电子仪器，用它来观察电信号随时间变化的情况。示波器的核心部件是示波管，由电子枪、偏转电极和荧光屏组成，其原理图如图甲所示，图乙是从右向左看到的荧光屏的平面图。在偏转电极XX′、YY′上都不加电压时，电子束将打在荧光屏的中心点，下列是有关运用偏转电场实现对电子束的控制的方法

　　　 ①让亮斑沿OY向上移动，在偏转电极YY′加电压，且Y′比Y电势高

　　　 ②让亮斑移到荧光屏的左上方，在偏转电极XX′、YY′加电压，且X比X′电势高、Y比Y′电势高

　　　 ③让荧光屏上出现一条水平亮线，只在偏转电极XX′上加特定的周期性变化的电压(扫描电压)

　　　 ④让荧光屏上出现正弦曲线，在偏转电极XX′上加适当频率的扫描电压、在偏转电极YY′上加按正弦规律变化的电压

　 　　　 以上说法中正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．①②

　　　 B．②③

　　　 C．②④

　　　 D．③④

第II卷(非选择题　 共180分)

17．一位高三学生以恒定的速率从学校教学楼的一层上到四层，该同学上楼过程中克服自身重力做的功最接近　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．60J　　　　　　　　　　 B．6.0×10²J　　　　　　 C．6.0×10³J 　　　　　 D．6.0×10⁴J

　 18．传感器是把非电学物理量(如位移、压力、流量、声强等)转换成电学量的一种元件。如图所示为一种电容传感器，电路可将声音信号转化为电信号。电路中a、b构成一个电容器，b是固定不动的金属板，a是能在声波驱动下沿水平方向振动的镀有金属层的振动膜。若声源S发出频率恒定的声波使a振动，则a在振动过程中 (　　 )

　　　 A．a、b板之间的电场强度不变　　　　　　　

　　　 B．a、b板所带的电荷量不变

　　　 C．电路中始终有方向不变的电流

　　　 D．向右位移最大时，电容器的电容量最大

　 19．一列沿x轴方向传播的简谐横波，t=0时刻的波形如图中实线所示，t=0.2s时刻的波形为图中虚线所示，则　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．波的传播方向一定向右

　　　 B．波的周期可能为

　　　 C．波的频率可能为Hz

　　　 D．波的传播速度可能为20m/s

15．下列关于热现象和热学规律的说法正确的是　 (　　 )

　　　 A．根据热力学第二定律可知，热量可以从低温物体传到高温　

物体而不引起其它变化

　　　 B．用活塞压缩气缸里的气体，对气体做功2.0×10⁵J，同时气体的内能增加了1.5×10⁵J，则气体从外界吸收热量为0.5×10⁵J

　　　 C．物体的温度为0℃时，物体分子的平均动能为零

　　　 D．从微观角度看，一定质量的气体，保持温度不变，压强随体积增大而减小的原因是单位体积内的分子数减小

　 16．如图所示，a、b、c是在地球大气层外圆形轨道上运行的三颗人造卫星，下列说法中正确的是　　　　　　　　　 　　　　　　　　　　　　　　　　 (　　 )

　　　 A．b、c的线速度大小相等，且大于a的线速度

　　　 B．b、c的向心加速度大小相等，且小于a的向心加速度

　　　 C．b、c运行的周期相同，且小于a的运行周期

　　　 D．由于某种原因，a的轨道半径缓慢减小，则a的线速度将变小

14．如图所示，两束单色光a、b自空气射向玻璃，经折射后形成复合光束c，则下列说法正确的是　　　　　 (　　 )

　　　 A．a光光子的能量比b光光子的能量大

　　　 B．在玻璃，a光的光速小于b光的光速

　　　 C．从玻璃射向空气时，a光的临界角大于b光的临界角

　　　 D．经同一双缝干涉装置得到干涉条纹，a光条纹宽度小于b光

条纹宽度

13．下列说法中正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．太阳辐射的能量主要来自太阳内部的热核反应

　　　 B．玻尔氢原子理论是依据天然放射现象分析得出的

　　　 C．只要有核反应发生，就一定会释放出核能

　　　 D．按照玻尔理论，氢原子核外电子从半径较小的轨道跃迁到半径较大的轨道时，电子的动能减小，电势能增大，原子的总能量不变

12．MOH和ROH两种一元碱的溶液分别加水稀释时，pH变化如右图所示，下列叙述中正确的是　　　 (　　 )

　　　 A．MOH和ROH都是强碱

　　　 B．在x点，c(M⁺)=c(R⁺)

　　　 C．稀释前，c(ROH)=10c(MOH)

　　　 D．常温下，pH之和为14的醋酸和ROH溶液等体积混合，所得溶液呈碱性
